想實現單片機串口一直刷新顯示電壓求意見或者方法

ID:1049806 · 發表于 2022-11-22 18:05

能用數碼管和LCD1602顯示實時電壓，要傳到電腦顯示電壓波形（最終目的），但是我現在連串口助手都不能刷新實時電壓，各位大佬能不能給一點意見或者方法，感激不盡！��！

ID:68189 · 發表于 2022-11-22 21:50

單片機間隔一定時間通過串口發送電壓數據，，，然后電腦接收即可。。。。
只要單片機串口配置正確，電腦上軟件中端口和波特率配置正確，并且數據連線正常，即可正常通訊。
通過你的一兩句話，不能知曉你的問題出在哪里了。

ID:1049806 · 發表于 2022-11-23 00:01

感謝回復，傳遞的值怎么畫電壓波形，我現在就是串口顯示出 V = 0000，而且只顯示一次，要斷電就又能顯示一次,，還有很多問題沒有搞定

ID:405850 · 發表于 2022-11-23 08:23

1.你先確認你的電壓在單片機上能夠計算正確；
2.配置一個串口發送，比如printf重定向串口，然后將電壓發送到串口助手；
3.如果你要提取電壓值，要么提取固定位數，要么自己定一個協議，自己定協議可以加入幀頭幀尾，甚至校驗碼。

ID:401564 · 發表于 2022-11-23 09:40

在網上看到過,好像是某些電腦示波器可以,有一個叫匿名的軟件可以,但我調試了好久,都不行,不知道是代碼不對還是什么其它原因
MiniBalance
這個軟件可以,是一個調節PID用的,它可以的
可以以不同顏色顯示不同通道的數據,并通過波形的方式顯示出來,在PID調節中有很大的用處,當然,顯示電壓只是其中的一個功能之一
資料里面有STM32的例程,改成51的話,你要改一下串口相關程序
我這個是顯示ma的電流值,大概就是這個效果

MiniBalance上位機附送資料.rar (5.42 MB, 下載次數: 4)

ID:1049806 · 發表于 2022-11-23 09:48

Y_G_G 發表于 2022-11-23 09:40
在網上看到過,好像是某些電腦示波器可以,有一個叫匿名的軟件可以,但我調試了好久,都不行,不知道是代碼不對 ...

感謝，我試試電腦示波器

ID:648281 · 發表于 2022-11-23 09:54

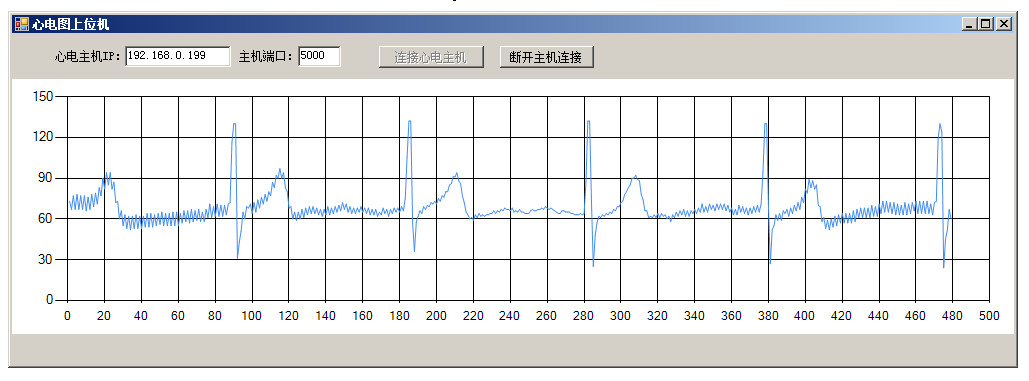

這是一個心電圖上位機顯示軟件，采用網絡傳輸數據；
心電圖顯示，也是通過采集電壓實現的。

ID:1049563 · 發表于 2022-11-23 09:59

1.你先確認你的電壓在單片機上能夠計算正確； 2.配置一個串口發送，比如printf重定向串口，然后將電壓發送到串口助手； 3.如果你要提取電壓值，要么提取固定位數，要么自己定一個協議，自己定協議可以加入幀頭幀尾，甚至校驗碼。

ID:1034262 · 發表于 2022-11-23 11:12

樓主可以去STC公司官網 下載示波器方案，簡單穩定的顯示波形，有用480x320 TFT液晶屏的顯示，也有傳到電腦的顯示。

ID:1053494 · 發表于 2022-11-23 11:24

1.你先確認你的電壓在單片機上能夠計算正確； 2.配置一個串口發送，比如printf重定向串口，然后將電壓發送到串口助手； 3.如果你要提取電壓值，要么提取固定位數，要么自己定一個協議，自己定協議可以加入幀頭幀尾，甚至校驗碼。.你先確認你的電壓在單片機上能夠計算正確； 2.配置一個串口發送，比如printf重定向串口，然后將電壓發送到串口助手； 3.如果你要提取電壓值，要么提取固定位數，要么自己定一個協議，自己定協議可以加入幀頭幀尾，甚至校驗碼。

ID:1040201 · 發表于 2022-11-23 14:50

電壓用ADC 檢測，定時觸發，然后把ADC讀取到的值，經過算法后給到USART的SR位，發送出去即可

ID:1049806 · 發表于 2022-11-23 16:42

51hei**1140 發表于 2022-11-23 09:54
這是一個心電圖上位機顯示軟件，采用網絡傳輸數據；
心電圖顯示，也是通過采集電壓實現的。

我感覺這個不錯

ID:688692 · 發表于 2022-11-24 09:46

serial_port_plotter你值得擁有
只要在程序中用printf輸出數據就可以畫波形了。

serial_port_plotter_Win_1.3.0.zip (19 MB, 下載次數: 4)
