51單片機8位數碼管的鬧鐘Proteus仿真圖程序有注釋

ID:1047841 · 發表于 2022-11-23 16:42

下面我介紹一下本人之前原創做的電子時鐘（含鬧鐘功能）
點擊仿真運行，默認顯示：00-00-00 ，時分秒按鍵分別調節時分秒，點擊復位，正常計時
在復位前點擊切換，進入鬧鐘時間設置，也是時分秒，再點擊切換，返回正常時間設置，當正常時間到了鬧鐘設定時間，數碼管閃爍10s；
原理圖及程序注釋詳細，可供大家參考。

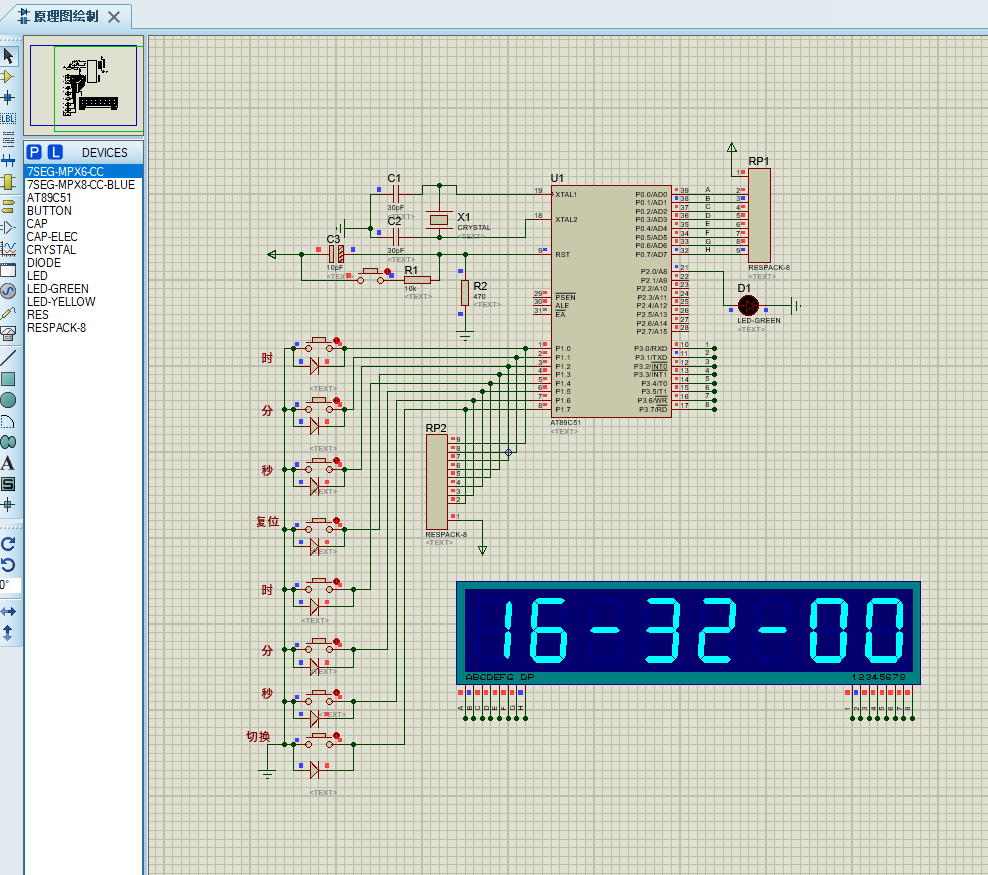

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序注釋很詳細如下:

/***********************************
項 目：可設置鬧鐘的電子時鐘
編寫人：電氣小渣渣
時 間：6.7
1、開機顯示00-00-00
2、時 24 分 60 秒 60
3、可設置計時與鬧鐘模式下的時分秒
4、可切換鬧鐘模式與計時模式
5、有計時時間與鬧鐘時間，當計時時間到鬧鐘時間，二極管閃爍10s后熄滅
************************************/
#include <reg51.h>
#include "delay.h"
#include "display.h"
void Timer0Init(void); //定時器t0初始化
void Timer1Init(void); //定時器t1初始化
void showNormal(); //正常顯示
void show(); //鬧鐘模式下的顯示
unsigned char timerCnt;
static unsigned char sec,min,hour=0;//秒、分時 用來數碼管顯示
static unsigned char min_n,hour_n=0;//鬧鐘設置下的分、時
static unsigned char sec_n=1; //秒
unsigned char flag=0; //判斷是鬧鐘模式還是計時模式
unsigned char count;
unsigned char ten; //閃爍時間10s
void key_Scan();
sbit key1=P1^0; //計時模式下的調節時
sbit key2=P1^1;//計時模式下的調節分
sbit key3=P1^2;//計時模式下的調節秒
sbit key4=P1^3;//復位按鍵用于正常顯示
sbit key5=P1^4; //鬧鐘模式下調節時
sbit key6=P1^5;//鬧鐘模式下調節分
sbit key7=P1^6;//鬧鐘模式下調節秒
sbit key8=P1^7;//調節模式
sbit led=P2^0; //發光二極管
void main()
{
Timer0Init(); //定時器T0初始化
Timer1Init(); //定時器T1初始化
EA=0; //先將總開關關閉
TR1=0; //將定時器T1關閉
led=0; //不讓燈亮
while(1)
{
key_Scan(); //進入按鍵掃描函數
if(flag==0)
{ showNormal();
Display();
}
else
{show();
Display();
}
if((min_n==min) && (hour_n==hour) && (sec_n==sec))
{
TR1=1;
}
}
}
void key_Scan()
{
if(key8==0) //判斷按鍵是否按下
{
DelayXms(10); //消抖
if(key8==0) //再次判斷按鍵是否按下
{
flag++; //通過flag判斷進入哪種模式
if(flag==2)
flag=0;
}while(!key8); //釋放
}
if(flag==0) //flag=0 表示計時模式
{
if(key1==0) //以下延時消抖類似，這里主要將功能
{
DelayXms(10);
if(key1==0)
{
hour++; //如果key1按下，hour+1
if(hour>=24) //如果，hour>=24 ,就清零
hour=0;
}while(!key1);
}
if(key2==0)
{
DelayXms(10);
if(key2==0)
{
min++; //如果key2按下，min+1
if(min>=60) //如筸min>=60 ,就清零
min=0;
}while(!key2);
}
if(key3==0)
{
DelayXms(10);
if(key3==0) //如果key3按下，sec+1
{
sec++; //如果sec>=60 ,就清零
if(sec>=60)
sec=0;
}while(!key3);
}
if(key4==0)
{
DelayXms(10);
if(key4==0)
{
EA=1;
}while(!key4);
}
}
if(flag==1) //flag=1 表示鬧鐘模式
{
if(key5==0)
{
DelayXms(10);
if(key5==0)
{
hour_n++; //如果key5按下，hour_n+1
if(hour_n>=24)
hour_n=0;
}while(!key5);
}
if(key6==0)
{
DelayXms(10);
if(key6==0)
{
min_n++; //如果key6按下，min_n+1
if(min_n>=60)
min_n=0;
}while(!key6);
}
if(key7==0)
{
DelayXms(10);
if(key7==0)
{
sec_n++; //如果key7按下，sec_n+1
if(sec_n>=60) //超過60 就清零
sec_n=0;
}while(!key7);
}
}
}
void showNormal() //給8位數碼管賦值
{
LEDBuf[0]=hour/10; //顯示時的十位
LEDBuf[1]=hour%10; //顯示時的十位
LEDBuf[2]=16; // -
LEDBuf[3]=min/10; //顯示分的十位
LEDBuf[4]=min%10; //顯示分的矢鑫?
LEDBuf[5]=16; // -
LEDBuf[6]=sec/10; //顯示秒的十位
LEDBuf[7]=sec%10; //顯示秒的各位
}
void show() //同上
{
LEDBuf[0]=hour_n/10;
LEDBuf[1]=hour_n%10;
LEDBuf[2]=16;
LEDBuf[3]=min_n/10;
LEDBuf[4]=min_n%10;
LEDBuf[5]=16;
LEDBuf[6]=sec_n/10;
LEDBuf[7]=sec_n%10;
}
void Timer0Init(void) //50毫秒@12.000MHz
{
//AUXR &= 0x7F; //定時器時鐘12T模式
TMOD &= 0xF0; //設置定時器模式
TMOD |= 0x01; //設置定時器模式
TL0 = 0xB0; //設置定時初值
TH0 = 0x3C; //設置定時初值
TF0 = 0; //清除TF0標志
ET0=1;
TR0 = 1; //定時器0開始計時
}
void timer0_ISR() interrupt 1
{
timerCnt++;
if(timerCnt>=20)
{
timerCnt=0;
sec++;
if(sec>=60)
{ sec=0;
min++;
if(min>=60)
{
min=0;
hour++;
if(hour>=24)
{
hour=0;
}
}
}
}
TL0 = 0xB0; //設置定時初值
TH0 = 0x3C; //設置定時初值
}
void Timer1Init(void) //50毫秒@12.000MHz
{
//AUXR &= 0xBF; //定時器時鐘12T模式
TMOD &= 0x0F; //設置定時器模式
TMOD |= 0x10; //設置定時器模式
TL1 = 0xB0; //設置定時初值
TH1 = 0x3C; //設置定時初值
TF1 = 0; //清除TF1標志
ET1=1;
TR1 = 1; //定時器1開始計時
}
void timer1_ISR() interrupt 3
{ TR1=0;
//Display();
count++;
if(count>=10)
{
led=~led;
count=0;
ten++;
if(ten>=20)
{
led=0;
}
}
TL1 = 0xB0; //設置定時初值
TH1 = 0x3C; //設置定時初值
TR1=1;
}

復制代碼

Keil代碼與Proteus仿真下載:

詳解代碼注釋.7z (45.8 KB, 下載次數: 46)
