絲印XDS18A貼片六腳,哪位朋友有該片資料沒?

ID:911455 · 發表于 2022-11-24 08:43

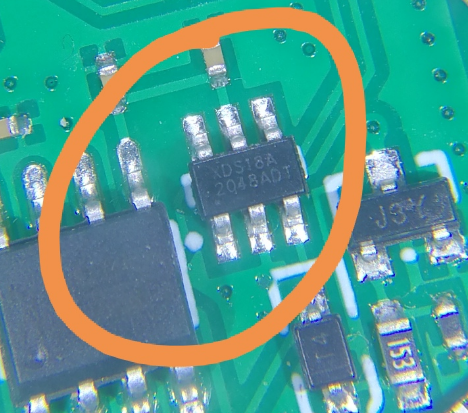

如圖啊，在一款數顯快充線里見過該芯片，但是不知道是什么芯片，具體什么功能，很疲憊
怎么搜也搜不出來，萬能的某一個寶也無用
哪位朋友能給個數據手冊看看，感激不盡。

ID:911455 · 發表于 2022-11-24 14:11

大仙們，誰有神通，來顯一下吧，我腦殼疼，真是找不到呀

ID:301191 · 發表于 2022-11-24 19:06

頂一下

ID:911455 · 發表于 2022-11-29 14:52

哪位神仙幫個忙說說吧，看看有什么替代也好額

ID:911455 · 發表于 2022-11-30 07:58

等答案

ID:911455 · 發表于 2022-12-3 09:18

等答案

ID:911455 · 發表于 2022-12-14 14:30

等答案

ID:840402 · 發表于 2022-12-15 08:00

我覺得應該是芯鼎盛的dc-dc片子

ID:491875 · 發表于 2022-12-15 08:54

xiaomada0532 發表于 2022-12-15 08:00
我覺得應該是芯鼎盛的dc-dc片子

芯鼎盛的產品好像是TX開頭吧

ID:648281 · 發表于 2022-12-15 09:07

XDS18A 是同步降壓DC-DC穩壓器

ID:213173 · 發表于 2022-12-15 10:07

innere 發表于 2022-12-14 14:30
等答案

OTP系列MCU有此型號，但封裝是SOP8。有說六腳芯片絲印XDS18A 是一款同步降壓DC-DC穩壓器，有說是充放電保護芯片。樓主只要把其外圍電路畫出來基本就能判斷出來。也可以咨詢芯鼎盛客服，他家以上幾類產品都有生產。

ID:840402 · 發表于 2022-12-15 20:35

老愚童63 發表于 2022-12-15 08:54
芯鼎盛的產品好像是TX開頭吧

我覺得也應該是tx開頭，奈何這個絲印太特殊，xds又那么明顯

ID:911455 · 發表于 2022-12-22 21:22

wulin 發表于 2022-12-15 10:07
OTP系列MCU有此型號，但封裝是SOP8。有說六腳芯片絲印XDS18A 是一款同步降壓DC-DC穩壓器，有說是充放電 ...

問過客服，沒有下文，明天我把原理圖給貼出來，大家研究研究

ID:911455 · 發表于 2022-12-22 21:23

51hei**1140 發表于 2022-12-15 09:07
XDS18A 是同步降壓DC-DC穩壓器

道友，有詳細的數據手冊沒有呢

ID:911455 · 發表于 2022-12-23 11:11

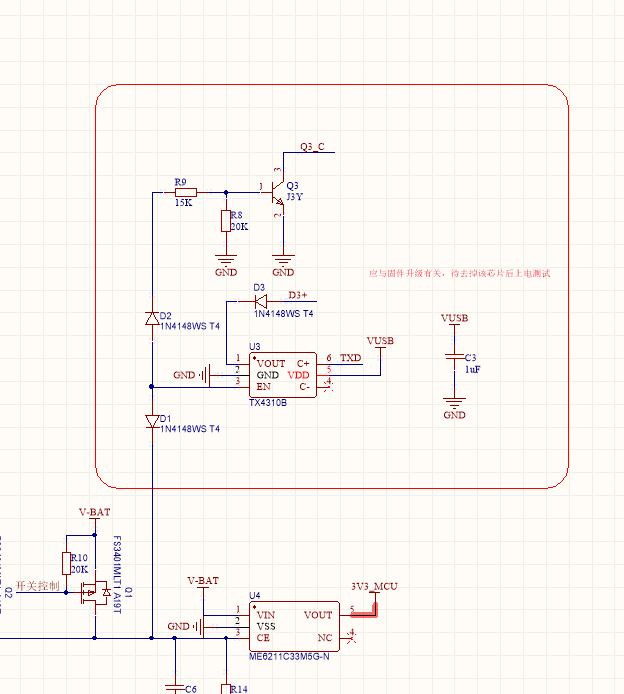

圖基本上就這樣，我找了個別的原理圖符號替代了。其中Q3_C和D3+都上單片機了，TXD就是CH340N的TXD，跟單片機的RXD相連了。

ID:148171 · 發表于 2024-5-22 09:20

這個是應廣的單片機，XDS18A對應PMS150G_SOT23-6

ID:344848 · 發表于 2024-5-22 15:04

六腳芯片絲印XDS18A在USB-C線頭中，是Mcdodo麥多多近期推出的一種數顯快充線，有黑色和銀色款式，同時涵蓋A toC和Cto Lightning兩類線材，滿足安卓和蘋果手機用戶實時觀測充電功率的使用需求。

ID:829223 · 發表于 2024-5-23 09:47

ID:788390 · 發表于 2024-5-29 16:28

芯鼎盛的DC-DC電源芯片
