大家好，我有一個問題想向大家請教：
就是我把一個44管腳的STC15W4K32S焊機到電路板上然后進行燒錄，軟件顯示正在檢測硬件，把板子拿去檢測，輸入一個3.3V的電壓，發現以下情況：
1、單片機的電流有17 18mA；
2、VCC、復位電容的電源端、其他各個普通IO口都是3.3V；
3、晶振兩個管腳卻只有0.01V，示波器檢查發現晶振沒有起振；
4、復位管腳的電壓在開關閉合后能有1V，然后降為0V；
之后我就根據我師傅的建議進行排查，包括以下（序號是我排查的順序）：
1、檢查焊接狀況；
2、檢查原理圖和PCB設計圖；
3、更換晶振以及它的負載電容，更換的晶振包括新的以及能正常使用的，負載電容更換包括新的同值的電容和其它容值的電容；
4、更換單片機：包括新單片機以及從正常使用的板子上拆下來的單片機；
5、重新焊一塊板子，但是只焊了與單片機有關的電路，包括電源、晶振、復位電路；
檢查結果：
1、焊接沒有問題；
2、原理圖和PCB設計也沒有問題，因為我的電路是依照我師傅的電路進行刪減，我師傅也幫我檢查過是沒有問題的（我師傅有7年的經驗）；
3、每檢查一項，我都會測一次，但是單片機依然是那個狀態；
在檢查時我也有拿我師傅的現在公司在用的板子去做對比（單片機是一樣的）發現了幾個問題：
1、我師傅的板子在上電后復位管腳一直有一個1V的電壓，這個和我所找到的資料（上電復位后該管腳電壓應該一直為0）不太一樣；
2、我的晶振兩個之間有一個接地孔，這算不算是在晶振之間走線導致晶振不起振？
3、我查找資料的時候發現單片機有其他幾個模式跟我的情況有點像，但是根據我測到的單片機輸入電流（17 18mA），又不像是處在睡眠或者休閑模式，而且我想單片機不會一焊上就直接進入這兩種狀態吧
以上是我現在面臨的一個問題，我師傅和我經理帶著我找問題也找不到。我到現在不知道應該從哪個方向著手檢查了，希望有大佬來指點一下我，提供一下思路或者建議，有什么我沒有講清楚的可以直接回復我。
十分感謝！
|
-
(461.52 KB, 下載次數: 62)
下載附件
2022-12-5 00:26 上傳

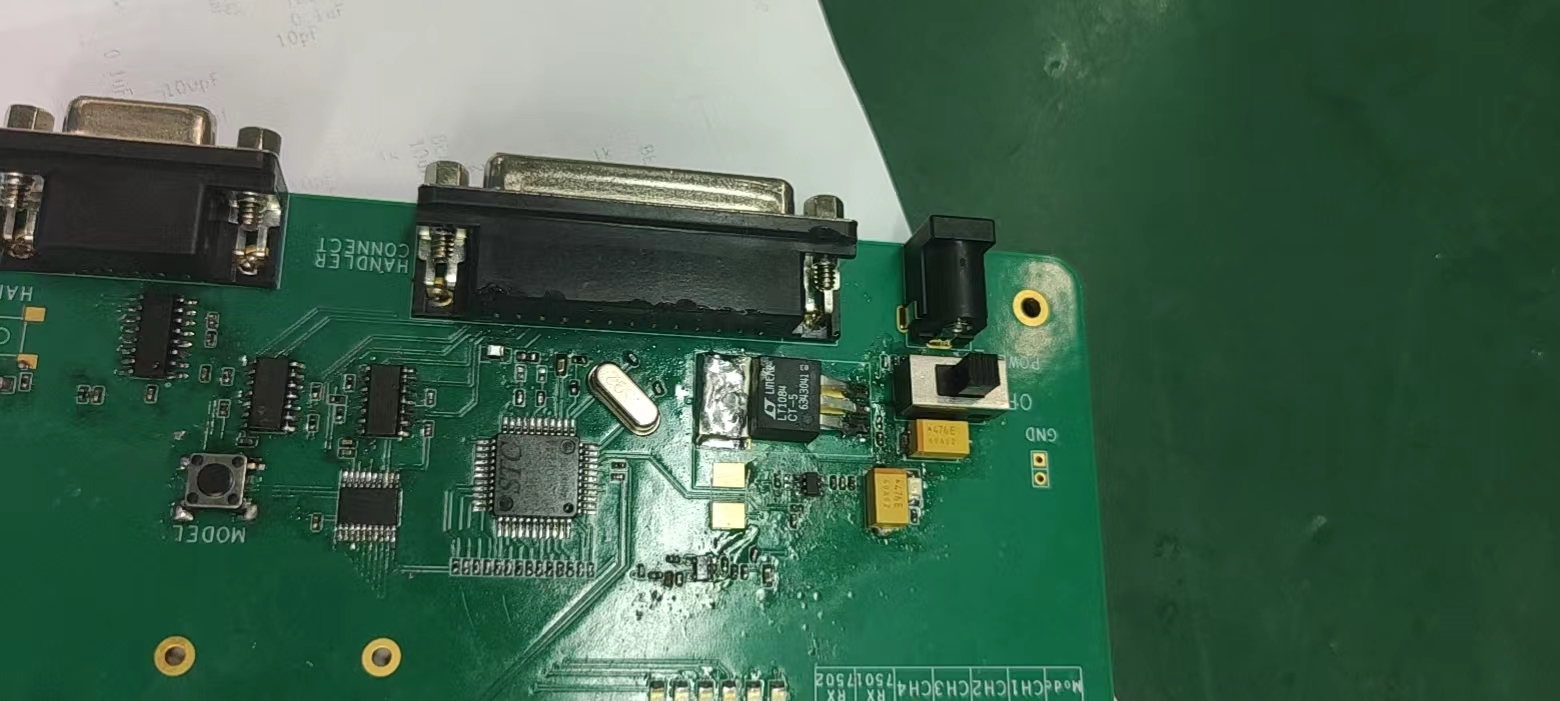

這是我的板子，MCU右上是晶振，晶振左邊是復位電路
|
