51單片機開發板串行中斷if語句無法執行問題(看起來很簡單,但程序怎么也調不過去)

[復制鏈接]
ID:30063 發表于 2022-12-5 10:59 | 顯示全部樓層 |閱讀模式
碰到一個看起來很簡單的51單片機串行通信的問題,但折騰了兩天了,怎么也調試不過去

1.目的：
使用郭天祥的開發版，實現串口送入0x01情況下，led燈閃爍的效果


2.代碼如下：
void Usart() interrupt 4
{
unsigned char receiveData;
receiveData=SBUF;//出去接收到的數據
RI = 0;//清除接收中斷標志位

//ledFlash();//放在外面單片機能夠指揮外部小燈閃爍
if(receiveData==0x01)
{
ledFlash();
}

SBUF=receiveData;//將接收到的數據放入到發送寄存器
while(!TI); //等待發送數據完成
TI=0; //清除發送完成標志位
}


3.問題：
1）將實現led閃爍的函數 ledFlash()放在if語句之外直接執行，可以實現當字節到達時，直接閃爍的效果

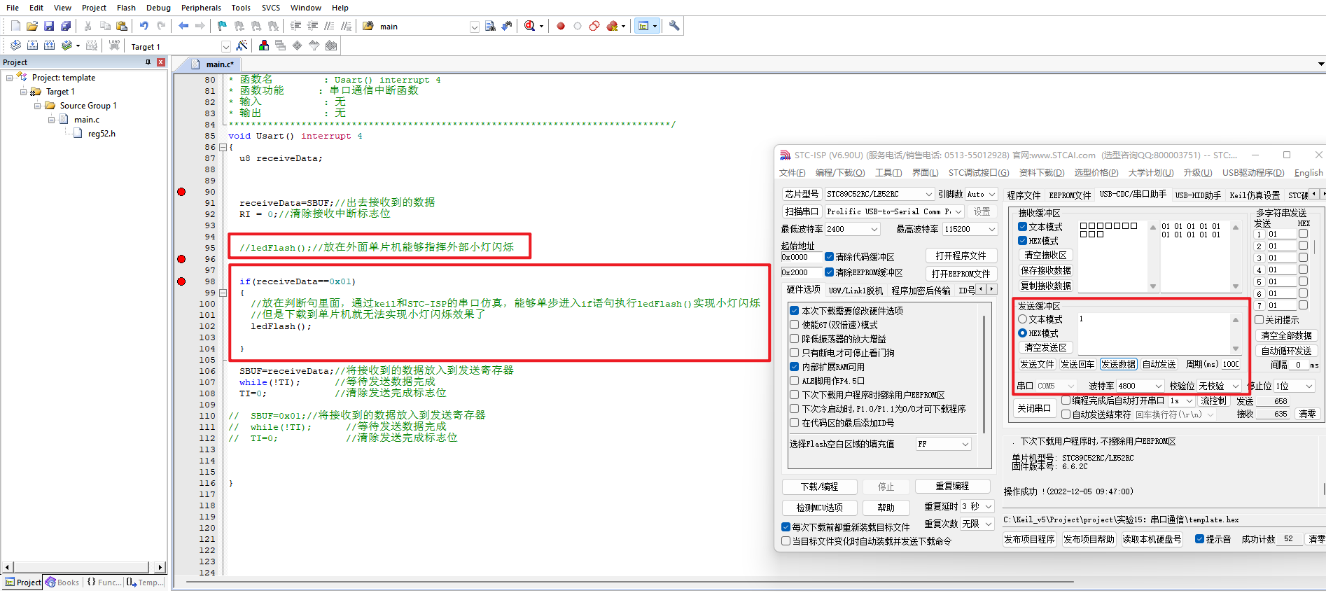

2）但是，當將ledFlash()移到if 語句中，不知為什么，下載到單片機就無法實現小燈閃爍效果了，但是后面發送到stc-isp的緩沖區的程序仍然正常。如下圖
4.嘗試：

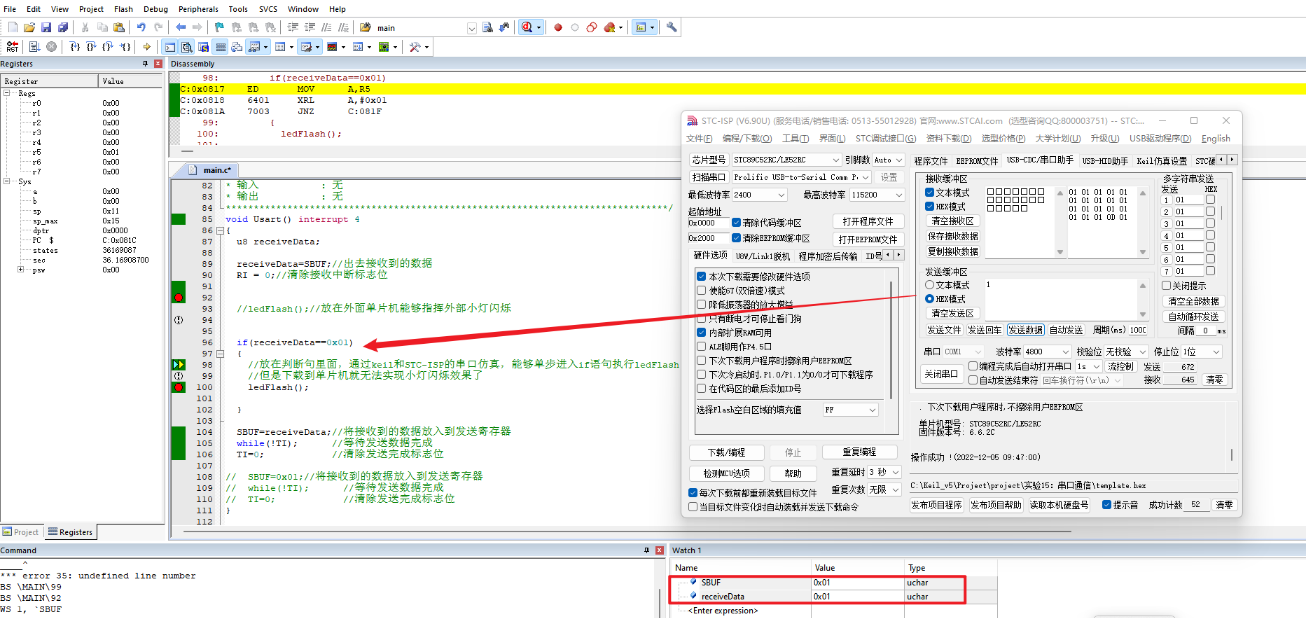

使用keil串口仿真調試，則當發送0x01時，能夠進入 if 語句，正常執行ledFlash()，如圖 2.png


請教大家，這個到底是怎么回事的，問題該如何解決啊

回復

使用道具 舉報

ID:781832 發表于 2022-12-5 12:00 | 顯示全部樓層
連續發 0x01 看看是否能閃爍
回復

使用道具 舉報

ID:1055764 發表于 2022-12-5 14:05 | 顯示全部樓層
和樓上觀點一樣：連續發 0x01，看是否閃爍。
回復

使用道具 舉報

無效樓層，該帖已經被刪除
ID:30063 發表于 2022-12-5 16:27 | 顯示全部樓層
連續發了，不閃爍
回復

使用道具 舉報

ID:30063 發表于 2022-12-5 19:17 | 顯示全部樓層
northroom 發表于 2022-12-5 12:00
連續發 0x01 看看是否能閃爍

連續發了，還是不行
回復

使用道具 舉報

ID:301191 發表于 2022-12-6 05:48 | 顯示全部樓層
頂一下
回復

使用道具 舉報

ID:213173 發表于 2022-12-6 07:27 | 顯示全部樓層
問題當然在出在ledFlash()函數。放在串口中斷里，每發生一次中斷，if判斷真后 ledFlash()函數只執行一次。放在主循環中就不同了，if判斷真后只要receiveData沒有變化， ledFlash()函數永久重復執行。
回復

使用道具 舉報

ID:308903 發表于 2022-12-6 08:37 | 顯示全部樓層
if(receiveData==0x01)
{
ledFlash();
}
放到 while(!TI); //等待發送數據完成里面呢？
回復

使用道具 舉報

ID:384109 發表于 2022-12-6 08:42 | 顯示全部樓層
代碼不全，這類處理最好是放在主程序處理，而不是在中斷里處理
回復

使用道具 舉報

ID:77589 發表于 2022-12-6 09:22 | 顯示全部樓層
我嚴重懷疑，你是串口調試助手使用問題，可能選擇了ASCII發送(這種情況下，單片機永遠收不到0x01)。
應該切換到十六進制發送。
回復

使用道具 舉報

ID:30063 發表于 2022-12-7 10:05 | 顯示全部樓層
wulin 發表于 2022-12-6 07:27
問題當然在出在ledFlash()函數。放在串口中斷里，每發生一次中斷，if判斷真后 ledFlash()函數只執行一次。 ...

你好，抱歉，沒大看明白，能否解釋一下呢

另外，說一下項目的情況，我是想實現雙機通信，另外一個設備通過串口發送信息，這臺設備通過出口得到信息后進行動作（現在使用的ledFlash()就是這個簡單效果，這個函數在主函數跑以及在沒有if判斷的這個串行接收中斷函數中跑，都正常使得外部led閃爍，但是放到if語句就不執行了，感覺 if 語句中的布爾邏輯是TRUE，不知為什么）
回復

使用道具 舉報

ID:30063 發表于 2022-12-7 10:31 | 顯示全部樓層
  1. #include "reg52.h"                         //此文件中定義了單片機的一些特殊功能寄存器

  3. typedef unsigned int u16;          //對數據類型進行聲明定義
  4. typedef unsigned char u8;



  8. sbit led=P1^0;                 //將單片機的P2.0端口定義為led


  11. sbit beep=P2^3;         //蜂鳴器引腳


  14. /*******************************************************************************
  15. * 函 數 名         : delay
  16. * 函數功能                   : 延時函數，i=1時，大約延時10us
  17. *******************************************************************************/
  18. void delay(u16 i)
  19. {
  20.         while(i--);
  21. }

  23. void ledFlash()
  24. {
  25.         int i=3;
  26.         while(i--)
  27.         {
  28.                 led=0;
  29.                 delay(50000); //大約延時450ms
  30.                 led=1;
  31.                 delay(50000); //大約延時450ms
  32.         }
  33. }


  36. void UsartInit()
  37. {
  38.         SCON=0X50;                        //設置為工作方式1
  39.         TMOD=0X20;                        //設置計數器工作方式2
  40.         PCON=0X80;                        //波特率加倍
  41.         TH1=0XF3;                                //計數器初始值設置，注意波特率是4800的
  42.         TL1=0XF3;
  43.         ES=1;                                                //打開接收中斷
  44.         EA=1;                                                //打開總中斷
  45.         TR1=1;                                        //打開計數器
  46. }


  49. void main()
  50. {
  51.         UsartInit();  //        串口初始化
  52.         while(1);
  53. }


  56. void Usart() interrupt 4
  57. {
  58.         u8 receiveData;
  59.         if(RI)
  60.         {
  61.
  62.         receiveData=SBUF;//出去接收到的數據
  63.         {
  64.          ledFlash();//
  65.         }
  66.         while(receiveData==0x01)
  67.

  69.         RI = 0;//清除接收中斷標志位

  71.   }
  72. }
復制代碼

這個可以執行，不知道為什么？
但是同時出現了2個問題：
1.是ledFlash（）函數只讓led閃爍3次，但是在這個函數執行過程中，小燈卻一直閃爍，退不出來了，這是為什么？
2.是while語句放在前面，{}中的flashLed（）又不執行了，這個真不懂了
求教
回復

使用道具 舉報

ID:30063 發表于 2022-12-7 10:34 | 顯示全部樓層
1261867136qq 發表于 2022-12-6 08:37
if(receiveData==0x01)
{
ledFlash();

完整代碼如下：
  1. #include "reg52.h"                         //此文件中定義了單片機的一些特殊功能寄存器

  3. typedef unsigned int u16;          //對數據類型進行聲明定義
  4. typedef unsigned char u8;



  8. sbit led=P1^0;                 //將單片機的P2.0端口定義為led


  11. sbit beep=P2^3;         //蜂鳴器引腳


  14. /*******************************************************************************
  15. * 函 數 名         : delay
  16. * 函數功能                   : 延時函數，i=1時，大約延時10us
  17. *******************************************************************************/
  18. void delay(u16 i)
  19. {
  20.         while(i--);
  21. }

  23. void ledFlash()
  24. {
  25.         int i=3;
  26.         while(i--)
  27.         {
  28.                 led=0;
  29.                 delay(50000); //大約延時450ms
  30.                 led=1;
  31.                 delay(50000); //大約延時450ms
  32.         }
  33. }


  36. void UsartInit()
  37. {
  38.         SCON=0X50;                        //設置為工作方式1
  39.         TMOD=0X20;                        //設置計數器工作方式2
  40.         PCON=0X80;                        //波特率加倍
  41.         TH1=0XF3;                                //計數器初始值設置，注意波特率是4800的
  42.         TL1=0XF3;
  43.         ES=1;                                                //打開接收中斷
  44.         EA=1;                                                //打開總中斷
  45.         TR1=1;                                        //打開計數器
  46. }


  49. void main()
  50. {
  51.         UsartInit();  //        串口初始化
  52.         while(1);
  53. }


  56. void Usart() interrupt 4
  57. {
  58.         u8 receiveData;
  59.         if(RI)
  60.         {
  61.
  62.         receiveData=SBUF;//出去接收到的數據

  64.
  65.         {
  66.          ledFlash();//
  67.         }
  68.         while(receiveData==0x01)

  70.         RI = 0;//清除接收中斷標志位

  72.   }
  73. }
復制代碼

代碼可以執行，led閃爍，
但是，出現了2個問題：
1.小燈一直閃爍，停不下來了
2.采用while提前，又不執行了
  1. void Usart() interrupt 4
  2. {
  3.         u8 receiveData;
  4.         if(RI)
  5.         {
  6.
  7.         receiveData=SBUF;//出去接收到的數據

  9.            while(receiveData==0x01)
  10.         {
  11.          ledFlash();//
  12.         }
  13.

  15.         RI = 0;//清除接收中斷標志位

  17.   }
復制代碼

不知道這是怎么回事
回復

使用道具 舉報

ID:213173 發表于 2022-12-7 11:46 | 顯示全部樓層
goodshot 發表于 2022-12-7 10:05
你好，抱歉，沒大看明白，能否解釋一下呢

另外，說一下項目的情況，我是想實現雙機通信，另外一個設備 ...

不知道你的ledFlash()函數的具體代碼，但放在串口中斷中運行肯定是不當的，LED閃爍是需要在一定的時間范圍完成，而串口中斷函數是不能把占用較長時間的LED閃爍函數放進去。串口中斷只能根據收到的信息經判斷輸出一個標志并立即退出函數。主函數根據這個標志調用指定的子函數。
void Usart() interrupt 4
{
        unsigned char receiveData;
        receiveData=SBUF;//獲取接收到的數據
        RI = 0;//清除接收中斷標志位
        if(receiveData==0x01)//判斷是真
        {
                flag=1;//標志置1
        }
        else
        {
                flag=0;//標志清0
        }
}
如果主函數中要持續執行
        if(flag)
        {
                ledFlash();
        }

如果主函數中只要執行1次
        if(flag)
        {
                flag=0;
                ledFlash();
        }
回復

使用道具 舉報

ID:401564 發表于 2022-12-7 17:20 | 顯示全部樓層
在中斷中最好不要使用while
也不要在中斷調用延時時間過長的函數
回復
