【DIY作品秀】球隨心動-自制絢麗地球儀（附代碼+原理圖

ID:55979 · 發表于 2013-10-16 02:59

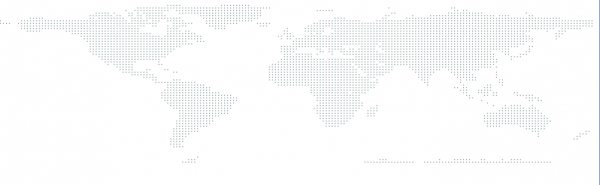

這其實是一個球形的POV，利用人的視覺暫留效應，展現了一副200*64的地球圖像。

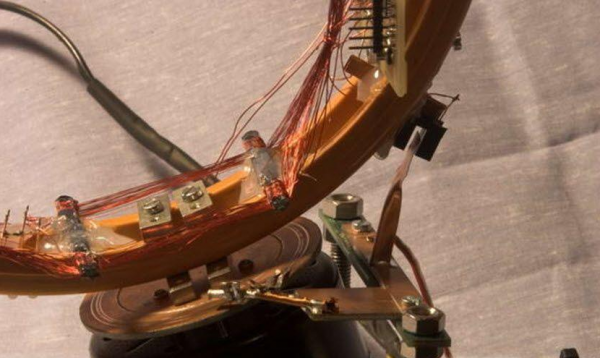

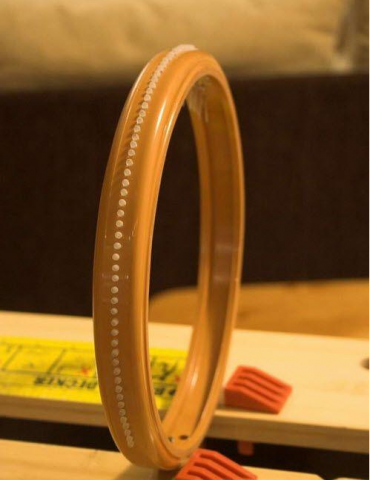

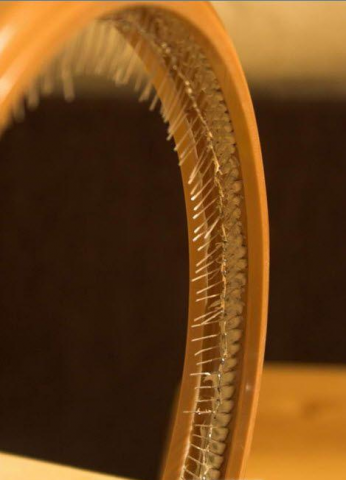

球體部分是一個直徑20厘米的塑料圓環。在其上一個半環上安裝了64個藍色的LED，旋轉起來就是一個藍色的光球了。

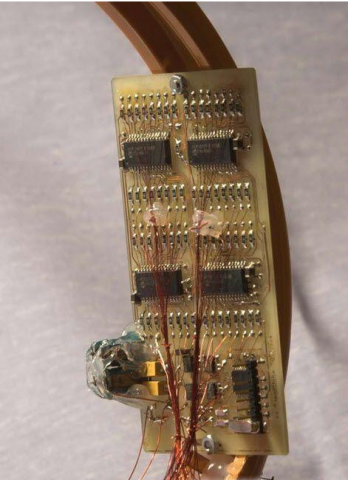

主控部分是一塊ATMega8的單片機。它采集圓環的旋轉周期，然后分為200等份，精確計算每一等分各LED的狀態，最后通過場效應管（FET）控制LED的亮滅，將設定的圖像展示出來。當圓環轉速太慢的時候，它就顯示一個游離不定的光點，相當有趣。

顯示的圖像也是可以自定義的。作者設計了一種比較方便的做法：

你只要準備一張200*64像素的位圖，通過作者提供的工具轉為特殊符號，然后巧妙的通過excel轉換為單片機程序中的要用到的常量數據，重新編譯程序，就可以看到效果了。

電路圖程序：

電路圖程序代碼.rar (82.38 KB, 下載次數: 139)

自定義圖像工具.rar (321.58 KB, 下載次數: 126)
