單片機控制PT2258六通道電子音量控制器 匯編語言程序

[復制鏈接]
跳轉到指定樓層
樓主
ID:261025 發表于 2022-12-17 14:08 | 只看該作者 |只看大圖 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
用的單片機是15W404AS    頻率11.0592M   12864顯示 PT2258  1、2通道為一組  3、4通道為一組  5、6通道為一組
實際使用時試驗了兩組音源同時輸入  輸出端合并為一組  聽著感覺還行
由于需要的按鍵太多就做成了紅外遙控  控制音量時只能一下一下按  長按沒法連續改變音量
紅外遙控可以控制每組的音量和靜音  也可以一次控制三組的靜音 （圖中的遙控器 ）

第一組 靜音 按鍵 1  音量加 按鍵 4 音量減 按鍵 7
第二組 靜音 按鍵 2  音量加 按鍵 5 音量減 按鍵 8
第三組 靜音 按鍵 3  音量加 按鍵 6 音量減 按鍵 9
按鍵 0 全靜音



















12864 - PT2258 - 3組音量控制 紅外遙控.rar

59.41 KB, 下載次數: 35, 下載積分: 黑幣 -5

評分

參與人數 2黑幣 +90 收起 理由
giggabc + 10 贊一個！
admin + 80 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏3 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:34392 發表于 2022-12-19 03:17 | 只看該作者
不錯，實驗過樓主的2313程序，編碼器程序很好，我用得89c52rc，音調好像存儲的讀取不了。
回復

使用道具 舉報

板凳
ID:261025 發表于 2022-12-19 14:11 | 只看該作者
giggabc 發表于 2022-12-19 03:17
不錯，實驗過樓主的2313程序，編碼器程序很好，我用得89c52rc，音調好像存儲的讀取不了。

12c5a60s2的存儲我現在也沒弄太明白 怎么試都有不好使的時候  15w204這類倒是可以內部存儲  12c5a實在需要存儲的時候就外接24c02這類flash存儲
回復

使用道具 舉報

地板
ID:34392 發表于 2022-12-19 17:41 | 只看該作者
感謝樓主！  我查看了DS，需要ISP/IAP操作，對IAP-TRIG分別寫入46H和0B9H也不行，我是新手還搞不明白，慢慢研究一下
回復

使用道具 舉報

5#
ID:126422 發表于 2022-12-21 09:27 | 只看該作者
請教樓主，這個小遙控器的鍵值怎樣獲取的，謝謝！


回復

使用道具 舉報

6#
ID:261025 發表于 2022-12-21 11:43 | 只看該作者
lijn 發表于 2022-12-21 09:27
請教樓主，這個小遙控器的鍵值怎樣獲取的，謝謝！

論壇里很多程序都可以解碼
我用的是這個 在哪下的忘了





dumaqi.rar

273.55 KB, 下載次數: 7, 下載積分: 黑幣 -5

回復

使用道具 舉報

7#
ID:126422 發表于 2022-12-21 18:24 | 只看該作者
418854190 發表于 2022-12-21 11:43
論壇里很多程序都可以解碼
我用的是這個 在哪下的忘了

謝謝提供資料，有空我也做一個解碼器。
回復

使用道具 舉報

8#
ID:126422 發表于 2022-12-25 10:31 | 只看該作者

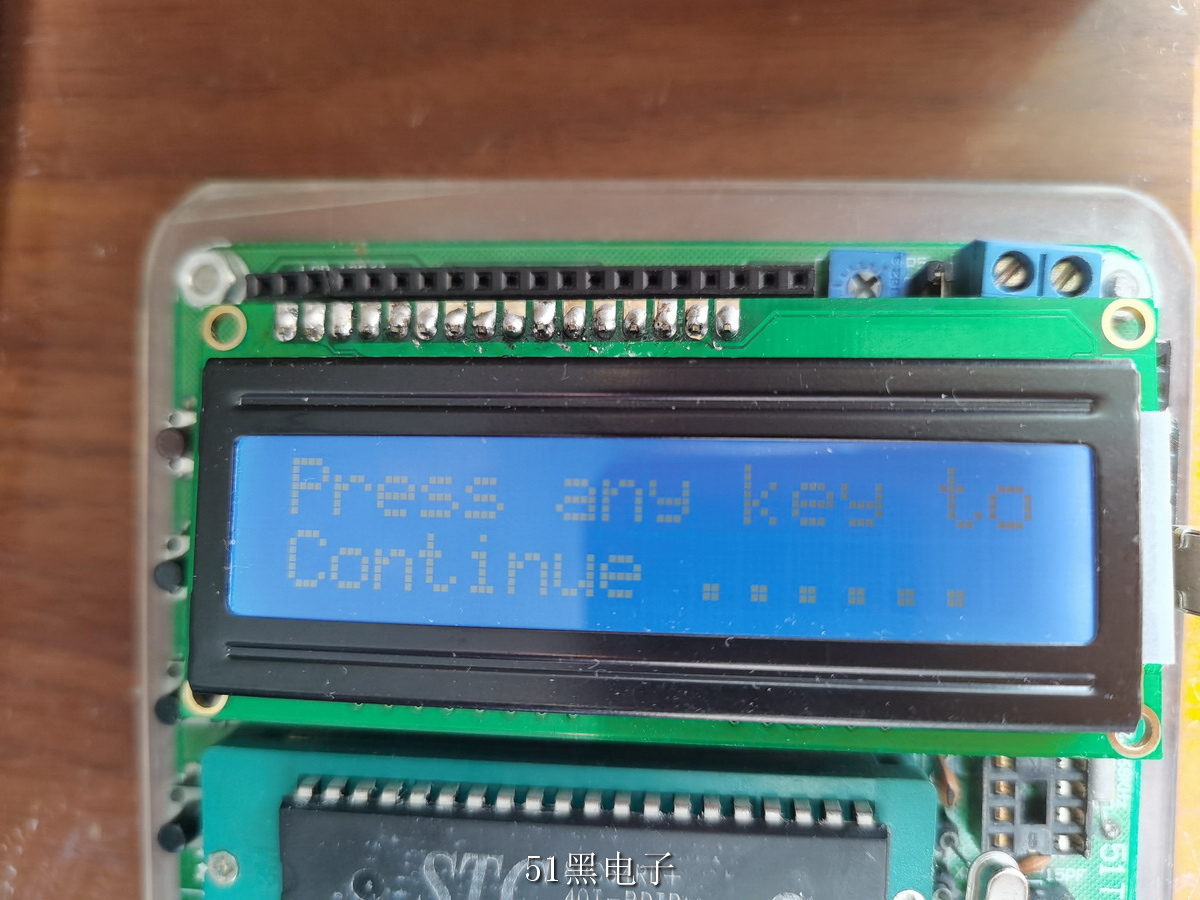

今天用學習板加上接收頭，做成一個，可以顯示鍵值。




解碼照片

解碼照片
回復

使用道具 舉報

9#
ID:1037819 發表于 2022-12-26 15:48 | 只看該作者
早期功放機就有用51這么控制的產品
回復

使用道具 舉報
