0-30V電壓表頭單片機匯編實例

ID:1009425 · 發表于 2023-1-3 11:21

0-30V電壓表頭匯編程序，難點：1. 90K的電阻需要多個串并才能達到；2. 四位十六進制轉換成四位BCD碼

ID:1009425 · 發表于 2023-1-3 11:24

三位表頭，匯編語言程序包含四位轉換（沒有編譯）

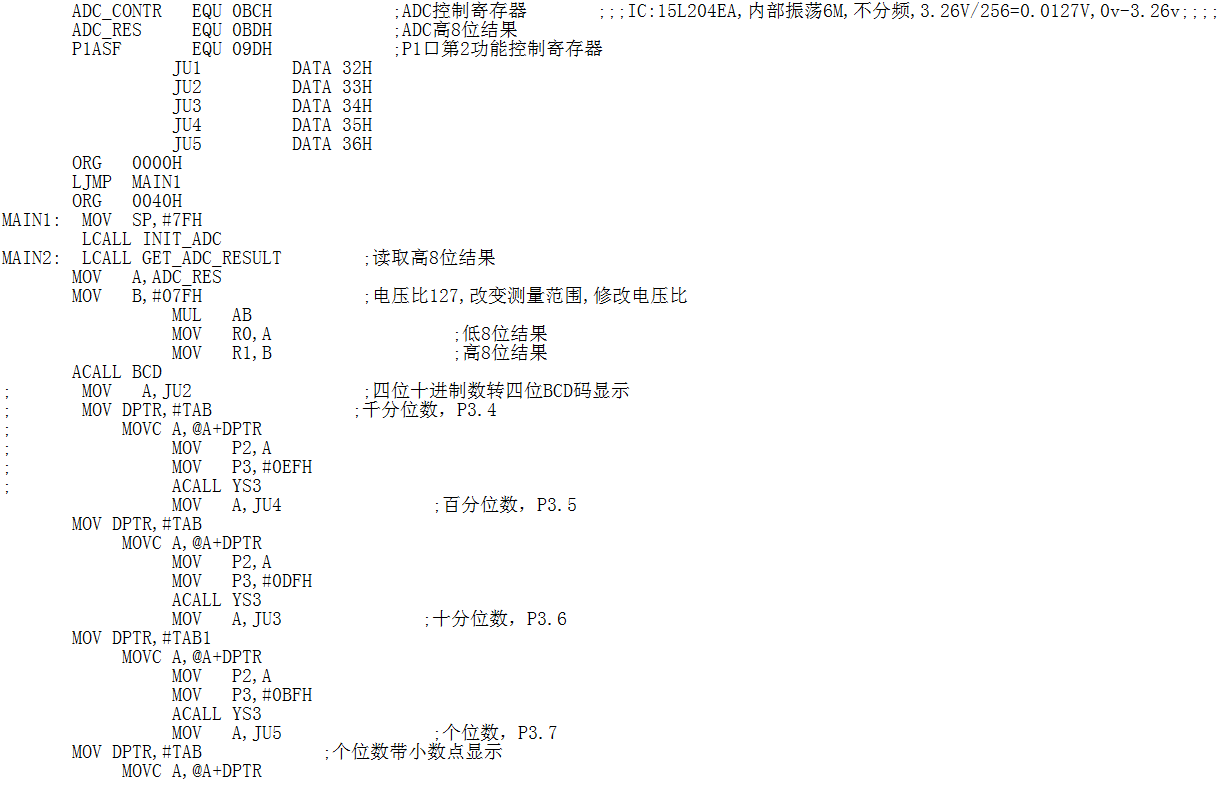

ADC_CONTR EQU 0BCH ;ADC控制寄存器 ;;;IC:15L204EA,內部振蕩6M,不分頻,3.26V/256=0.0127V,0v-3.26v;;;;
ADC_RES EQU 0BDH ;ADC高8位結果
P1ASF EQU 09DH ;P1口第2功能控制寄存器
JU1 DATA 32H
JU2 DATA 33H
JU3 DATA 34H
JU4 DATA 35H
JU5 DATA 36H
ORG 0000H
LJMP MAIN1
ORG 0040H
MAIN1: MOV SP,#7FH
LCALL INIT_ADC
MAIN2: LCALL GET_ADC_RESULT ;讀取高8位結果
MOV A,ADC_RES
MOV B,#07FH ;電壓比127,改變測量范圍,修改電壓比
MUL AB
MOV R0,A ;低8位結果
MOV R1,B ;高8位結果
ACALL BCD
; MOV A,JU2 ;四位十進制數轉四位BCD碼顯示
; MOV DPTR,#TAB ;千分位數，P3.4
; MOVC A,@A+DPTR
; MOV P2,A
; MOV P3,#0EFH
; ACALL YS3
MOV A,JU4 ;百分位數，P3.5
MOV DPTR,#TAB
MOVC A,@A+DPTR
MOV P2,A
MOV P3,#0DFH
ACALL YS3
MOV A,JU3 ;十分位數，P3.6
MOV DPTR,#TAB1
MOVC A,@A+DPTR
MOV P2,A
MOV P3,#0BFH
ACALL YS3
MOV A,JU5 ;個位數，P3.7
MOV DPTR,#TAB ;個位數帶小數點顯示
MOVC A,@A+DPTR
MOV P2,A
MOV P3,#7FH
ACALL YS3
LJMP MAIN2
GET_ADC_RESULT: ;讀取ADC結果
PUSH ACC
MOV ADC_CONTR,#11101011B ;ADC控制寄存器__開ADC電源1，最高轉換速度11,ADC_FLAG軟件標志位清0，
;ADC_START啟動1,轉換通道001(P1.3)
NOP ;等待4個NOP
NOP
NOP
NOP
WAIT:MOV A,#00010000B ;等待ADC轉換完成，判斷ADC_FLAG是否完成，等于1
ANL A,ADC_CONTR
JZ WAIT ;AD轉換未完成，繼續等待
ANL ADC_CONTR,#11101011B ;結束標志位ADC_FLAG清零，ADC_START位清零，停止A/D等待
POP ACC
RET
INIT_ADC: ;初始化ADC
MOV P1ASF,#11B ;設置P1.3口為AD口
MOV ADC_RES,#0 ;清除結果寄存器
MOV ADC_CONTR,#11101011B ;ADC控制寄存器--開ADC電源，最高轉換速度11
MOV A,#2 ;ADC上電并延時
LCALL DELAY
RET
DELAY:MOV R2,A ;軟件延時
CLR A
MOV R0,A
MOV R1,A
DELAY1:
DJNZ R0,DELAY1
DJNZ R1,DELAY1
DJNZ R2,DELAY1
RET
YS3: MOV R4,#40 ;延時程序2
D2: MOV R5,#250
DJNZ R5,$
DJNZ R4,D2
RET
BCD: MOV R2,#00h ;四位十六進制數轉五位十進制數
MOV R3,#00h
MOV R4,#00h
MOV R5,#16
LOOP: CLR C
MOV A,R0
RLC A
MOV R0,A
MOV A,R1
RLC A
MOV R1,A
MOV A,R4
ADDC A,R4
DA A
MOV R4,A
MOV A,R3
ADDC A,R3
DA A
MOV R3,A
MOV A,R2
ADDC A,R2
MOV R2,A
DJNZ R5,LOOP
MOV A,R4
MOV B,#16
DIV AB
MOV JU1,A
MOV JU2,B
MOV A,R3
MOV B,#16
DIV AB
MOV JU3,A
MOV JU4,B
MOV JU5,R2
RET
TAB: DB 0C0H,0F9H,0A4H,0B0H,099H,092H,082H,0F8H,080H,090H
TAB1: DB 040H,079H,024H,030H,019H,012H,02H,078H,00H,010H
END
