如何測量穩壓電源的負載調整率?

[復制鏈接]
ID:460466 發表于 2023-1-15 09:05 | 顯示全部樓層 |閱讀模式
導線的電壓降不可忽視?
回復

使用道具 舉報

ID:1059445 發表于 2023-1-15 10:35 | 顯示全部樓層
負載調整率=(空載時輸出電壓-滿載時輸出電壓)/(額定負載時輸出電壓)*100%,測量電壓時請用高精度數字電壓表測量,表筆最好直接頂?shù)诫娐钒宓慕泳柱上。導線對于電源來說就是內阻,它的存在影響負載調整率測試,因為電壓反饋環路只能采集到電路板的電壓信號。
回復

使用道具 舉報

ID:155507 發表于 2023-1-15 12:37 | 顯示全部樓層

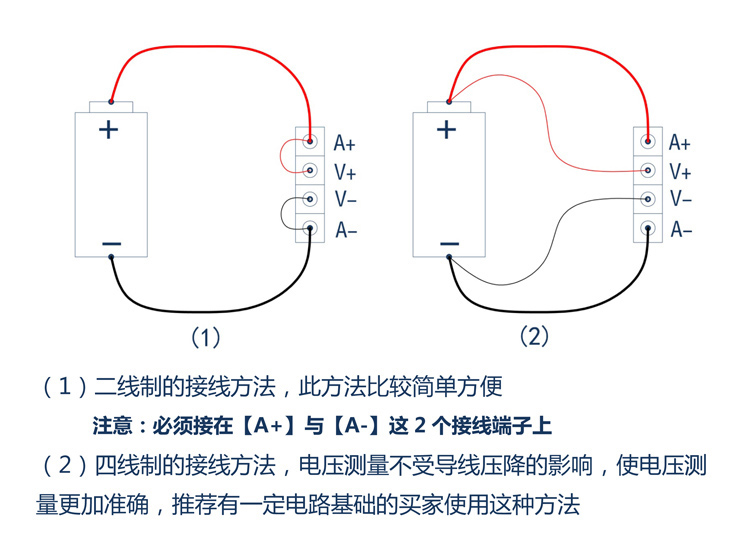

你可以用4線測量法 O1CN01kM6x5l1lmNken22Zk_!!390214861.jpg


回復

使用道具 舉報

ID:460466 發表于 2023-1-15 13:14 | 顯示全部樓層
angmall 發表于 2023-1-15 12:37
你可以用4線測量法

對!
回復

使用道具 舉報

ID:1034262 發表于 2023-1-15 13:50 | 顯示全部樓層
負載調整率 = (空載時輸出電壓 - 滿載時輸出電壓) / (額定負載時輸出電流),單位:V/A,即輸出電流時出現的壓降。
使用開爾文方式連接負載和測量設備。
回復

使用道具 舉報

ID:420836 發表于 2023-1-15 23:32 | 顯示全部樓層
電源的負載調整率等于(滿載電壓 - 最小負載電壓)/標稱負載電壓
回復

使用道具 舉報
