KS0108 12864+DS3231的萬年歷制作

ID:1059989 · 發表于 2023-1-20 12:07

前陣子看到壇友的OLED12864+DS3231的萬年歷制作,帶農歷,大字體（單片機源碼+實物），

正好手里也有這種DS3231模塊，就也想制作一個。但手邊沒有OLED 12864，就改用KS0108 12864了，同時顯示屏幕也比較大些。

單片機使用STC89C52RC。

制作實物如下：

KS0108+DS3231萬年歷

為了便于改造代碼，對原來的代碼稍做了分離處理。感謝壇友分享！

代碼片段如下。附件壓縮包中有完整的代碼。

// Define the register command code
#define Disp_On             0x3F
#define Disp_Off       0x3E
#define Col_Add             0x40
#define Page_Add       0xB8
#define Start_Line       0xC0

#define LCD_BUS P2       //MCU P2<------> LCM

sbit LCD_DI = P0 ^ 5;             //rs, Data or Instrument Select
sbit LCD_RW = P0 ^ 6;             //Write or Read
sbit LCD_ENABLE = P0 ^ 7;       //6800 mode LCD_ENABLE single
sbit LCD_MCS = P0 ^ 2;             //CS1, Master chip LCD_ENABLE
sbit LCD_SCS = P0 ^ 3;             //CS2, Slave chip LCD_ENABLE
sbit LCD_RST = P0 ^ 4;             //Lcm reset

#define OLED_WrCmd             _WriteCmd
#define OLED_WrDat             _WriteData

//延時子程序
// STC89Cxx @11.0592MHz
void delay(uint t)
{
      uint i, j;
      for (i = 0; i < t; i++)
            for (j = 0; j < 10; j++)
                     ;
}
/*
//STC12Cxx @11.0592MHz 延時100us
void delay(uint t)
{
      uint k;
      for(k=0; k < t; k++)
      {
            unsigned char i, j;

            i = 2;
            j = 15;
            do
            {
                     while (--j);
            } while (--i);
      }
}
*/

//寫命令到LCD
void _WriteCmd(uchar cCmd)
{
      LCD_DI = 0;
      LCD_RW = 0;

      LCD_BUS = cCmd;
      delay(0);
      LCD_ENABLE = 1;
      delay(0);
      LCD_ENABLE = 0;
}

//寫數據到LCD
void _WriteData(uchar cData)
{
      LCD_DI = 1;
      LCD_RW = 0;

      LCD_BUS = cData;
      delay(0);
      LCD_ENABLE = 1;
      delay(0);
      LCD_ENABLE = 0;
}

Keil代碼下載:

萬年歷（51Hei顯示正負溫度版）.rar (417.46 KB, 下載次數: 215)

ID:673647 · 發表于 2023-1-22 22:28

謝謝分享，不知有沒有原理圖？

ID:229641 · 發表于 2023-1-23 22:56

可以調時間嗎？

ID:1059989 · 發表于 2023-1-28 14:36

觸景情傷發表于 2023-1-23 22:56
可以調時間嗎？

有按鍵，可以調整時間。

ID:1059989 · 發表于 2023-1-28 14:42

cwb2038 發表于 2023-1-22 22:28
謝謝分享，不知有沒有原理圖？

用的開發板，沒畫專門的原理圖。但是原理圖很簡單，12864、按鍵、DS3231模塊就是和單片機把相應引腳連上，具體哪些引腳在程序代碼里有。12864加接一個調對比度的電位器。就可以了。

ID:584814 · 發表于 2023-1-30 11:23

FrankJi 發表于 2023-1-28 14:42
用的開發板，沒畫專門的原理圖。但是原理圖很簡單，12864、按鍵、DS3231模塊就是和單片機把相應引腳連上 ...

沒原理圖、沒仿真、沒文檔 ... 真麻煩你懂的

ID:105115 · 發表于 2023-2-5 17:41

正在籌備一個電子時鐘。謝謝大佬分享

ID:98396 · 發表于 2023-2-6 14:32

我也仿制了一套.

ID:34298 · 發表于 2023-7-14 21:47

比OLED屏耐用 OLED用一年亮度就衰減了我買的就是。感覺LCD好

ID:78901 · 發表于 2023-7-19 21:45

stc89c52rc程序空間好像不夠吧

ID:34298 · 發表于 2023-7-20 21:03

無字庫串口液晶屏怎么改

ID:1083556 · 發表于 2023-7-23 11:30

我買的就是。感覺LCD好,非常感謝

ID:138707 · 發表于 2023-7-23 14:58

這個設計我最細化，趕緊去研究，，，

ID:1093241 · 發表于 2023-10-5 19:28

我有TM1638不會加入到代碼里調時間，這個沒有設置多個鬧鐘

ID:611626 · 發表于 2023-10-6 19:48

yongquan 發表于 2023-10-5 19:28
我有TM1638不會加入到代碼里調時間，這個沒有設置多個鬧鐘

仿真為啥不能計時

ID:1075458 · 發表于 2023-10-13 16:55

左右分屏的都淘汰了吧

ID:34298 · 發表于 2023-10-15 16:19

用串口屏怎么改程序

ID:349598 · 發表于 2024-1-14 14:28

還是大屏幕好看，就是不知道功耗如何

ID:71233 · 發表于 2024-1-15 08:31

sjh7366 發表于 2024-1-14 14:28
還是大屏幕好看，就是不知道功耗如何

背燈亮的時候耗電挺大的，不開背燈耗電很小。

ID:860003 · 發表于 2024-1-17 09:13

沒原理圖，接腳定義在代碼里面！要會看懂。

ID:44037 · 發表于 2024-1-22 13:54

ID:1021614 · 發表于 2024-4-23 16:29

贊樓主！最近想學習單片機，做一個實用的電子鐘，最好用WIFI對時。先下載下來，，，謝謝！

ID:437129 · 發表于 2025-1-3 16:53

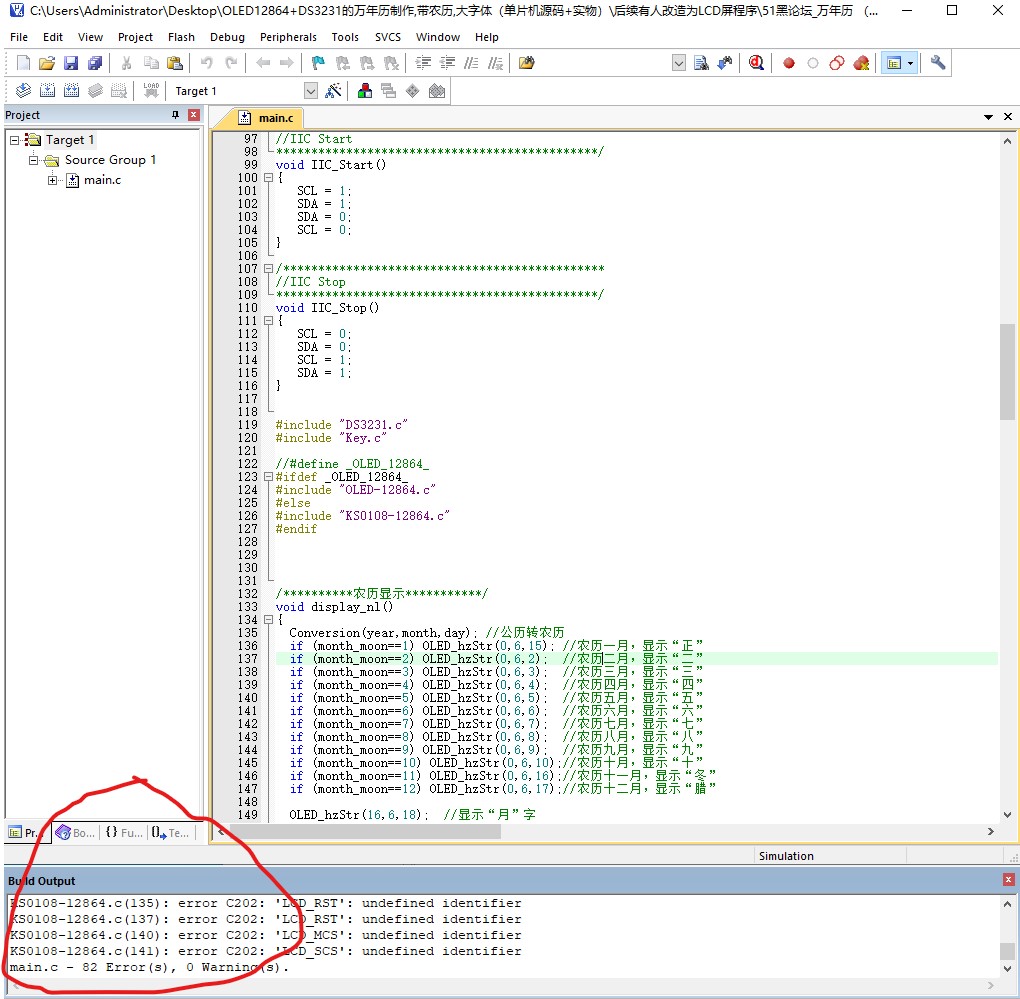

樓主老師好，附件下載解壓后編譯顯示82個錯誤。 82個錯誤.jpg

ID:1142457 · 發表于 2025-1-4 18:07

感謝樓主分享

ID:437129 · 發表于 2025-1-9 12:35

原程序更換為“stc15.h”頭文件后所有錯誤消失。

ID:1110477 · 發表于 2025-2-18 09:23

fancunwu 發表于 2023-7-20 21:03
無字庫串口液晶屏怎么改

發送數據時，把1個字節拆分成8個位逐位發出去

ID:437129 · 發表于 2025-5-19 14:27

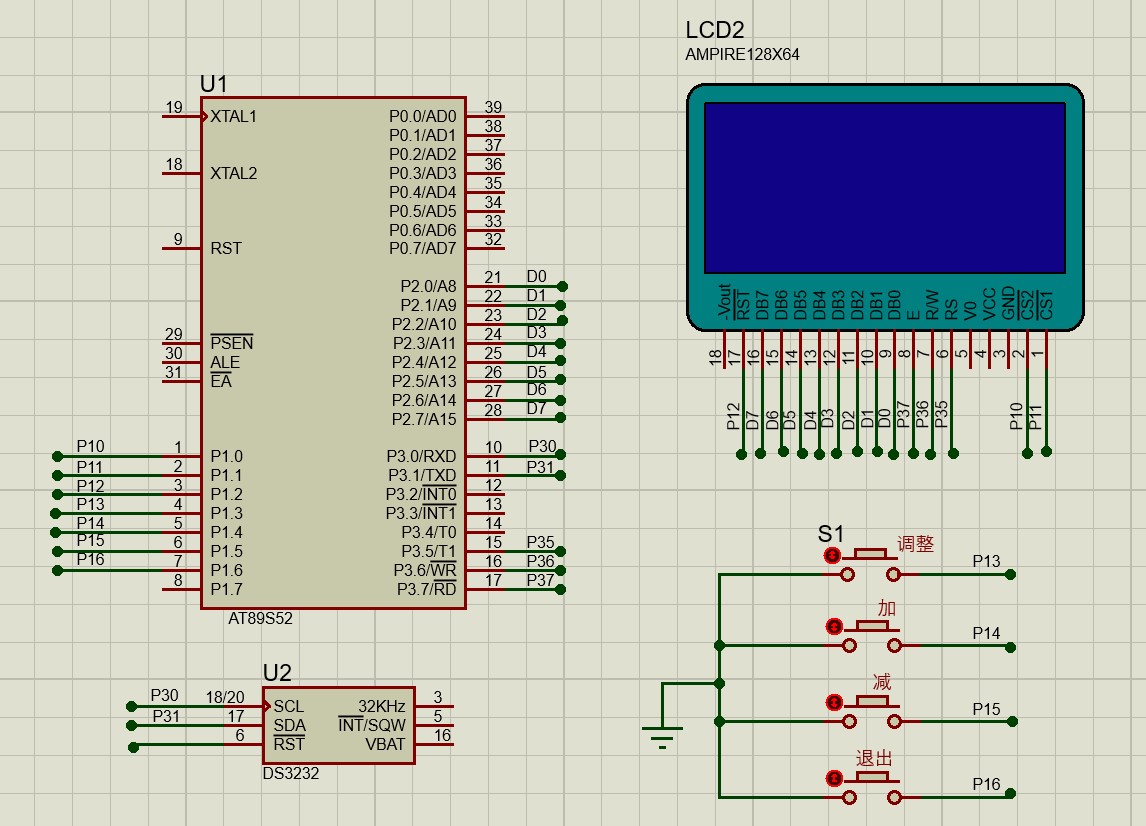

感謝樓主開源無私奉獻，我用Proteus 8制作了一個仿真送給大家。壓縮文件包含仿真圖和HEX文件。

KS0108+STC89C52+DS3231仿真截圖

KS0108 STC89C52 DS3231仿真.rar (26.38 KB, 下載次數: 0)

ID:1064915 · 發表于 2025-5-22 08:14

感謝27樓的仿真

ID:246635 · 發表于 2025-5-27 08:39

萬年歷的時間還準確吧

ID:246635 · 發表于 2025-5-29 10:24

現在這個還有人在用吧,時間還準確吧

ID:437129 · 發表于 2025-5-30 13:24

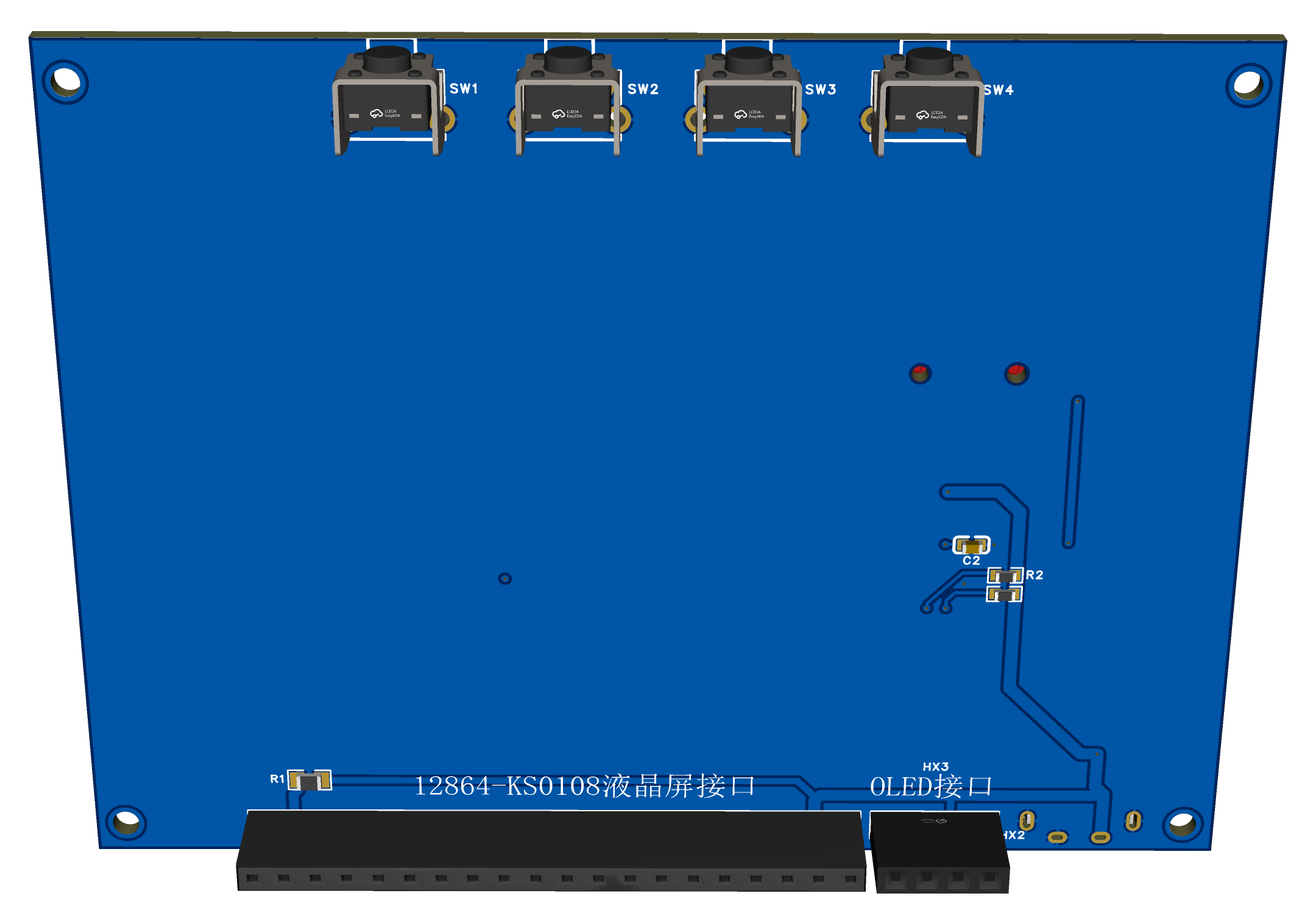

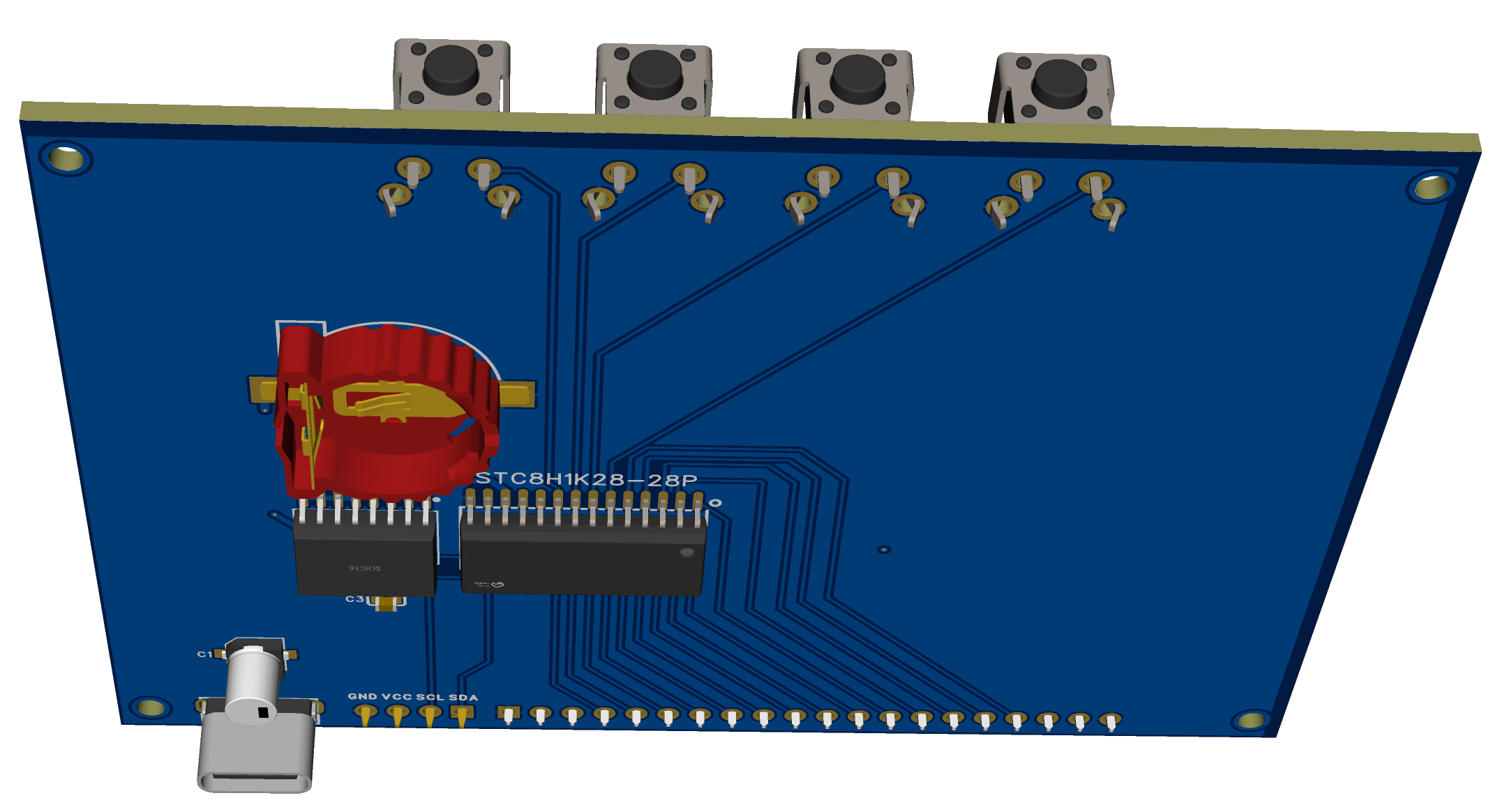

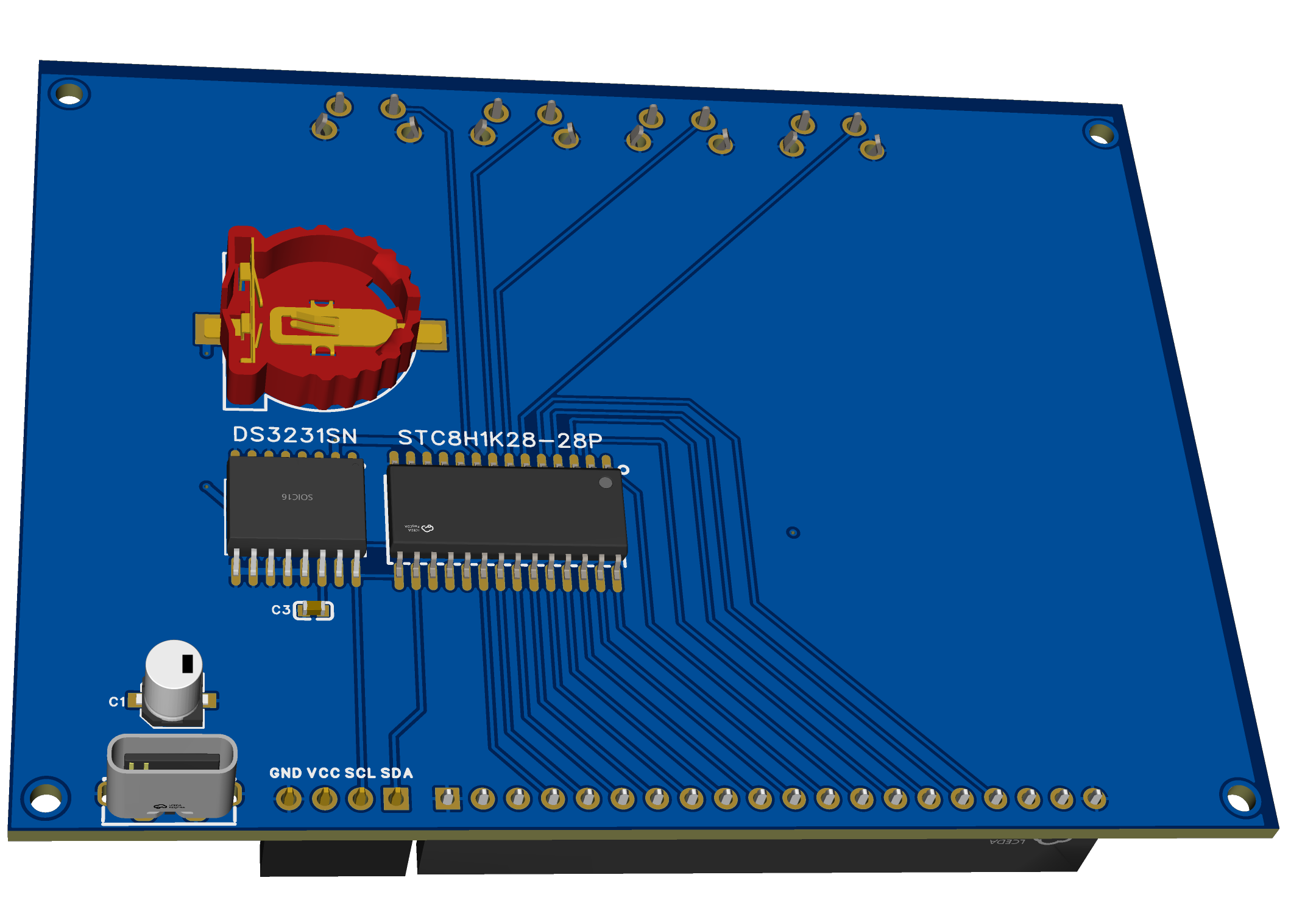

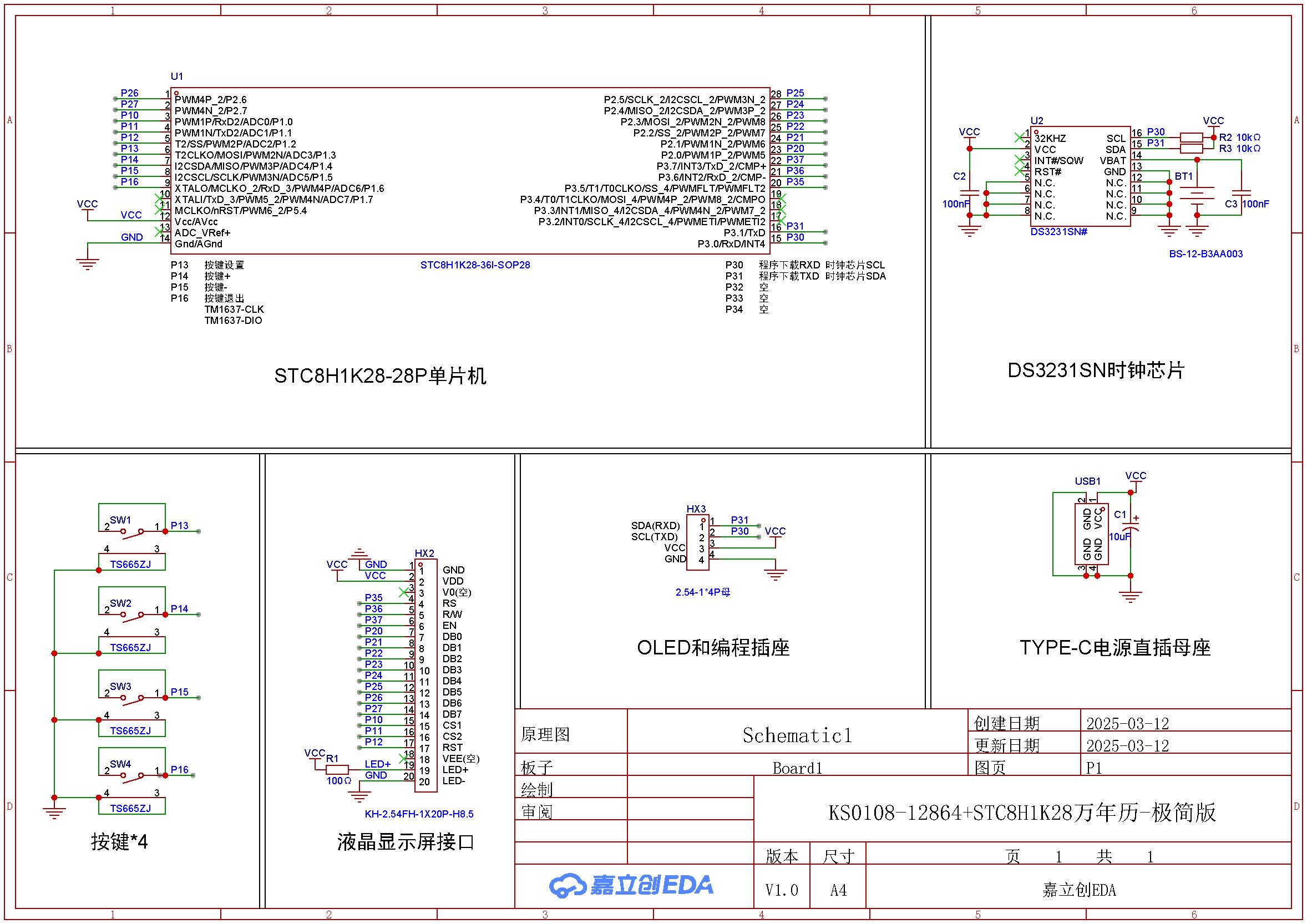

我按照樓主的程序稍微修改后做了一個，5V供電情況下走時很準，兩個多月大約快了1秒。
單片機：STC8H1K28-361-SOP28,1.65元一片，不需要晶振和復位電路。
時鐘芯片：DS3231SN-SOP16,散裝全新3.6元一片。
液晶屏：KS0108,3.2吋，不帶字庫，20元一片。

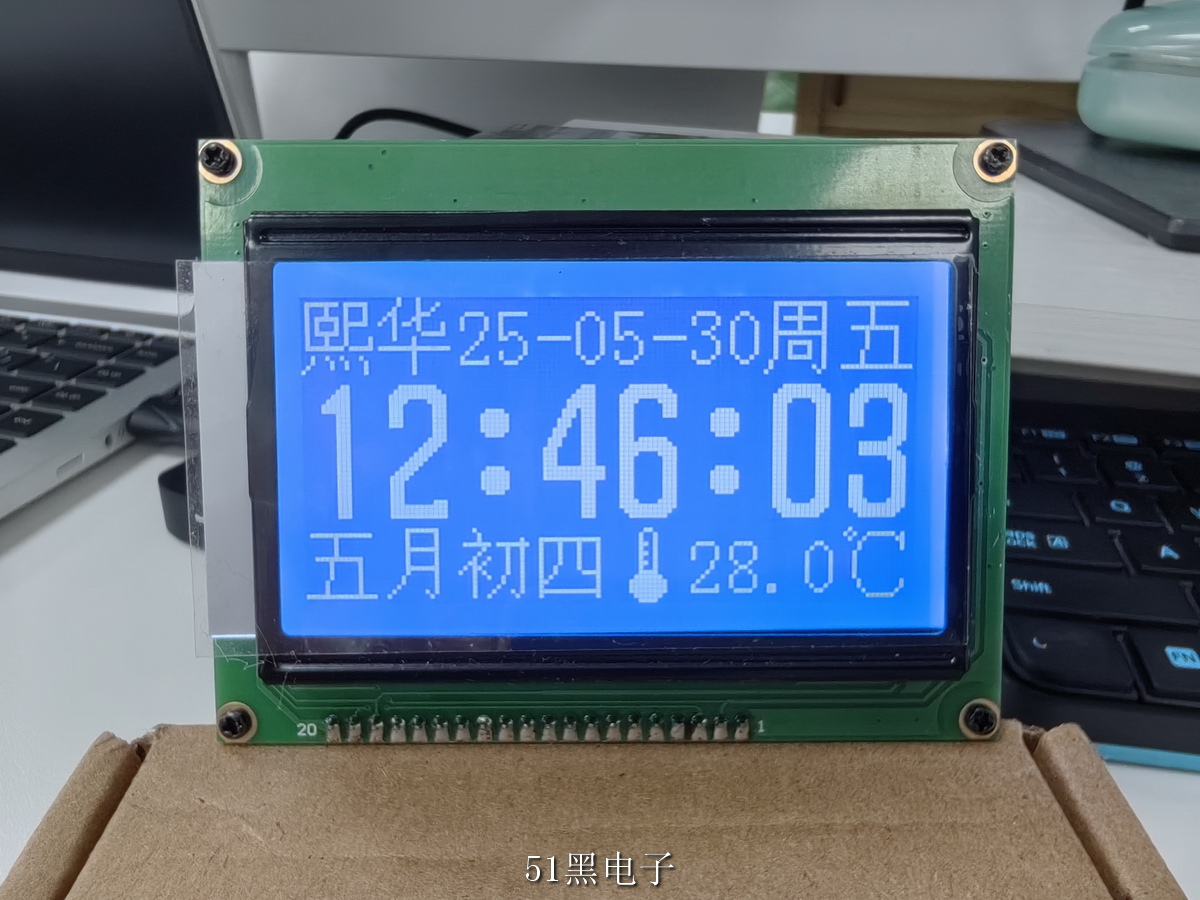

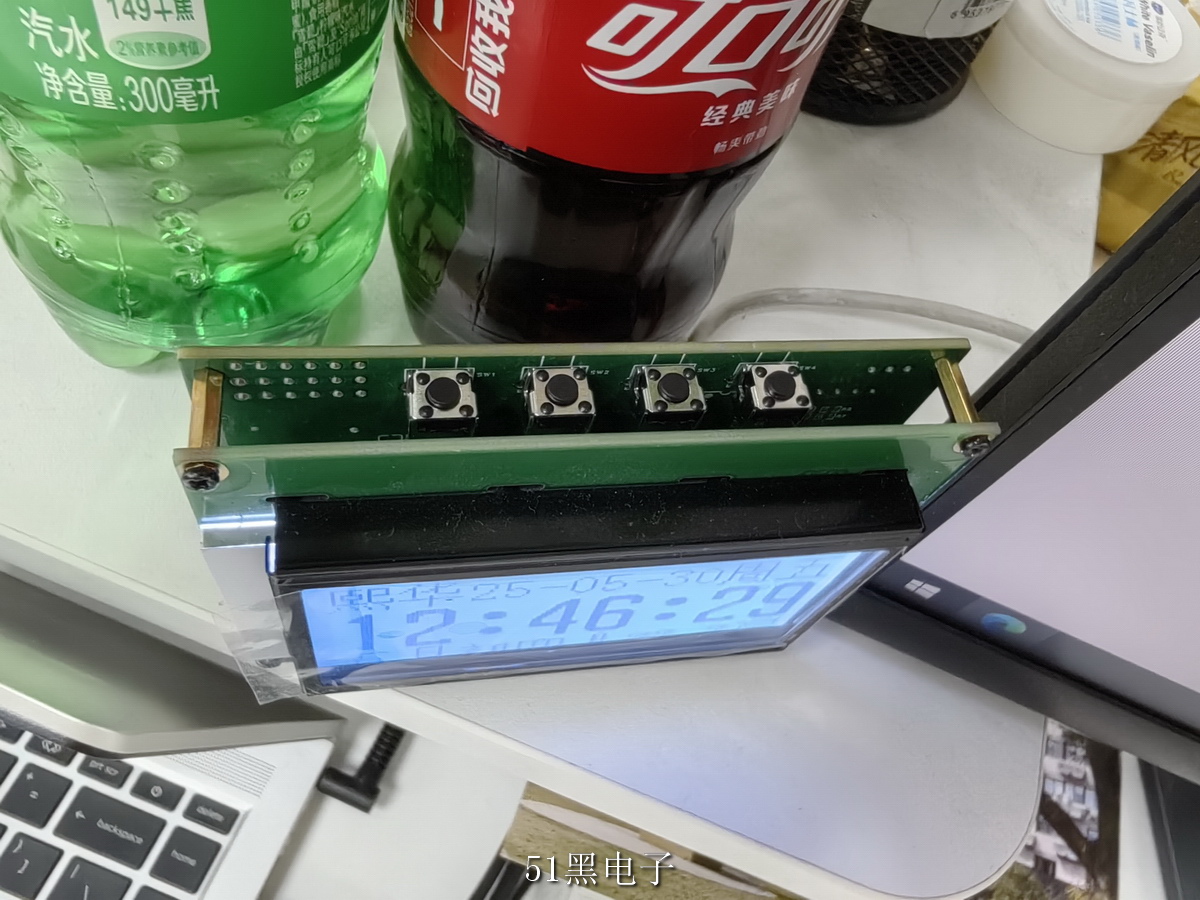

實物正面
