請教一個PT100三線制電路的修改問題

ID:168165 · 發表于 2023-2-14 14:56

圖里如果不能使用AD7091R這個芯片產生基準電壓源VREF，且輸出0.1V~2.4V過小，想增大，應該如何修改呢？謝謝

ID:491577 · 發表于 2023-3-9 10:39

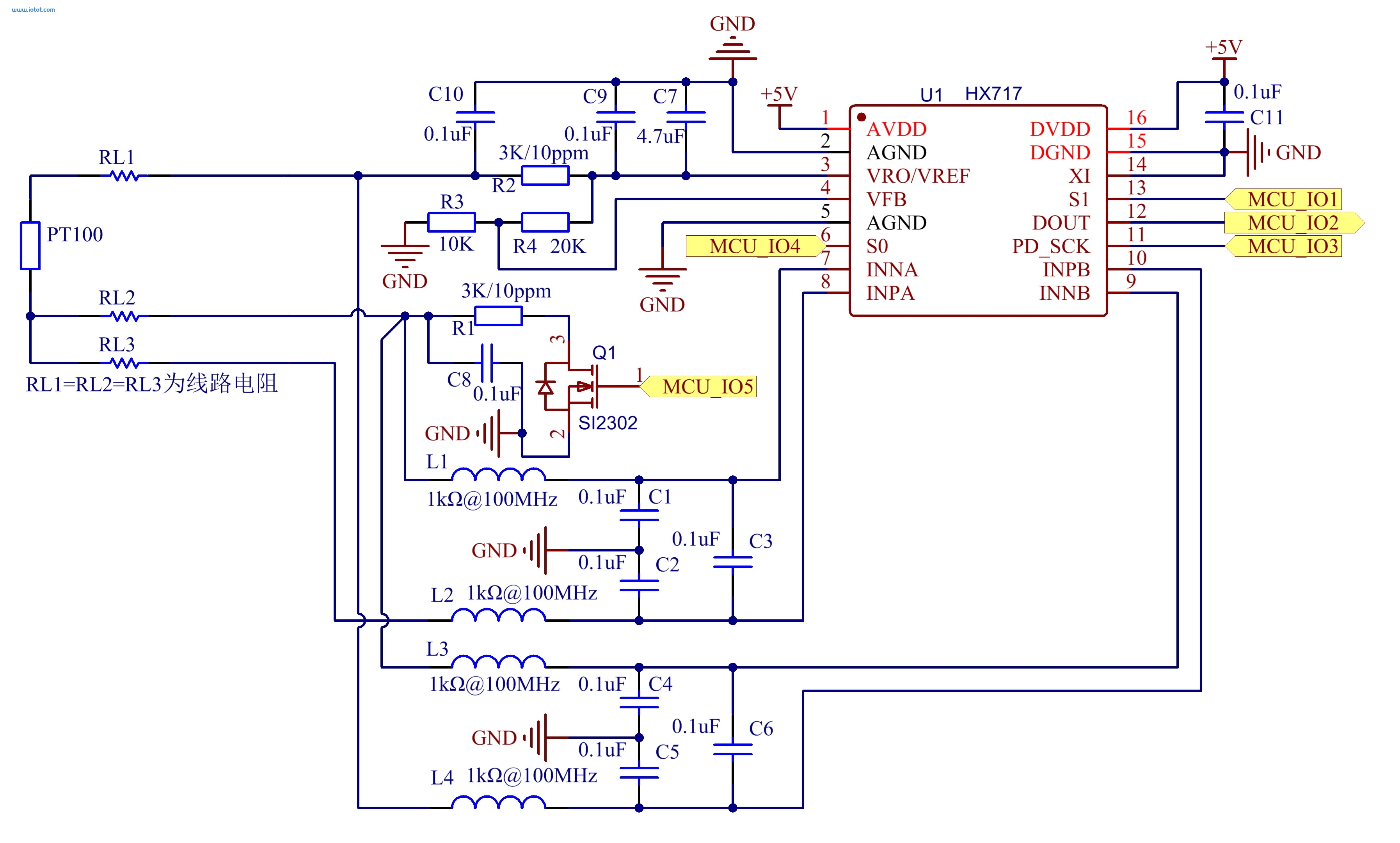

這種電路過時了，給你一個ADC直接測量的電路，電路簡單，分辨率：0.01℃，這是你這個電路無法做到的。
百度文章"國產稱重ADC測量PT100心得分享"

ID:1063199 · 發表于 2023-2-16 11:47

蹲，我也遇到這個問題了

ID:1065373 · 發表于 2023-3-7 22:36

產生Vref的那個運放接成正向放大器試試。

ID:1065373 · 發表于 2023-3-7 22:41

目前的接法是電壓跟隨器。

ID:1034262 · 發表于 2023-3-8 09:56

90年代用PT100就是這種運放電路，調整麻煩，電路也會引入誤差。
2000年后由于有合適的16位或24位帶增益的差分輸入ADC，所以我都是直接將PT100接到ADC輸入，還能抵消線路電阻的影響。

ID:469589 · 發表于 2023-3-8 13:55

增大R12即可，具體自己算算

ID:168165 · 發表于 2023-3-23 13:45

hhh402 發表于 2023-3-9 10:39
這種電路過時了，給你一個ADC直接測量的電路，電路簡單，分辨率：0.01℃，這是你這個電路無法做到的。
百 ...

處于保護的目的，這里就不公開方法了 —— 你說的這個我看了，作者沒有公開HX717這種稱重傳感器針對pt100不線性的方法

ID:752974 · 發表于 2023-3-23 15:58

線性化是需要后期做的，方法較多，簡單實用的方法就是查表。

ID:1034262 · 發表于 2023-3-24 10:24

近20年來我都是直接近ADC，同時消除線路影響，ADC后查表消除非線性。90年代我才用運放，調整麻煩。
