請教怎么分析計算這個測量電池的運放電路?

ID:169891 · 發表于 2023-2-23 17:07

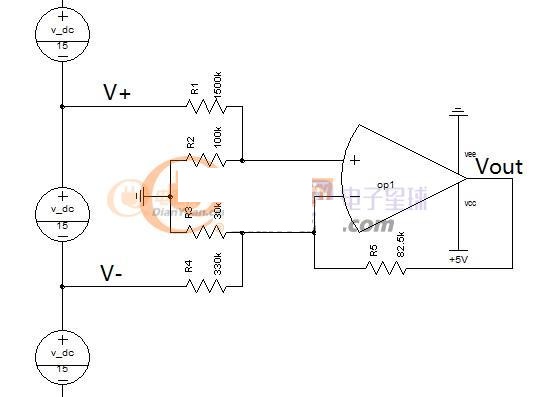

怎么分析計算這個電路？

ID:169891 · 發表于 2023-2-24 10:16

我這樣分析是否對？

ID:169891 · 發表于 2023-2-24 11:14

ljfljfljf123 發表于 2023-2-24 10:16
我這樣分析是否對？

另外通過那個電阻怎么來調整輸出電壓

ID:94031 · 發表于 2023-2-24 11:23

ljfljfljf123 發表于 2023-2-24 11:14
另外通過那個電阻怎么來調整輸出電壓

改變R5可以調整輸出電壓。

ID:94031 · 發表于 2023-2-24 11:31

ljfljfljf123 發表于 2023-2-24 11:14
另外通過那個電阻怎么來調整輸出電壓

調整R2及R3比值可改變工作點，調整R5及R3比值可改變放大倍數。

ID:169891 · 發表于 2023-2-24 12:21

工作點怎么理解

ID:94031 · 發表于 2023-2-24 14:05

ljfljfljf123 發表于 2023-2-24 12:21
工作點怎么理解

當輸入為零時的輸出電壓。

ID:169891 · 發表于 2023-2-24 15:22

xuyaqi 發表于 2023-2-24 11:23
改變R5可以調整輸出電壓。

按虛斷 (Vo-V2)/R5=V2/R3 + (V2-V-)/R4 ;假如V+=48v，V-=36v，那么計算出來是Vo=3v,但是改變R5,假如調整到27K，Vo輸出還是3V，是哪里問題？

ID:94031 · 發表于 2023-2-24 17:17

ljfljfljf123 發表于 2023-2-24 15:22
按虛斷 (Vo-V2)/R5=V2/R3 + (V2-V-)/R4 ;假如V+=48v，V-=36v，那么計算出來是Vo=3v,但是改變R5, ...

在理想狀態下，你根據以下數學模型再算一下。
v-=r2*(vdc/(r1+r2+r3+r5))
(vo-v-)/r5=vdc/(r1+r2+r3+r5)+v-/r3

ID:94031 · 發表于 2023-2-24 19:36

ljfljfljf123 發表于 2023-2-24 15:22
按虛斷 (Vo-V2)/R5=V2/R3 + (V2-V-)/R4 ;假如V+=48v，V-=36v，那么計算出來是Vo=3v,但是改變R5, ...

既然是虛短，應該V+=V-，怎么會V+=48v，V-=36v。

ID:169891 · 發表于 2023-2-25 08:54

xuyaqi 發表于 2023-2-24 19:36
既然是虛短，應該V+=V-，怎么會V+=48v，V-=36v。

V+=48v，V-=36v，這是電池組電壓，虛短，應該V1=V2

ID:169891 · 發表于 2023-2-25 09:35

xuyaqi 發表于 2023-2-24 17:17
在理想狀態下，你根據以下數學模型再算一下。
v-=r2*(vdc/(r1+r2+r3+r5))
(vo-v-)/r5=vdc/(r1+r2+r3+r5 ...

能說下推導過程嗎？我的理解是V1=(R2/(R1+R2))*V+，那么根據虛短，V2=V1=(R2/R1+R2)*V+;根據電流定律，V2/R3=(Vo-V2)/R5+(V--V2)/R4，您看是否正確？

ID:94031 · 發表于 2023-2-25 13:24

ljfljfljf123 發表于 2023-2-25 09:35
能說下推導過程嗎？我的理解是V1=(R2/(R1+R2))*V+，那么根據虛短，V2=V1=(R2/R1+R2)*V+;根據電流定律，V2 ...

vdc的電流是不會進入地的，從v+流出經r1，r2，r3，r4流入vdc的 - ，因此你的 V1=(R2/(R1+R2))*V+ 是錯的。

ID:94031 · 發表于 2023-2-25 13:34

ljfljfljf123 發表于 2023-2-25 09:35
能說下推導過程嗎？我的理解是V1=(R2/(R1+R2))*V+，那么根據虛短，V2=V1=(R2/R1+R2)*V+;根據電流定律，V2 ...

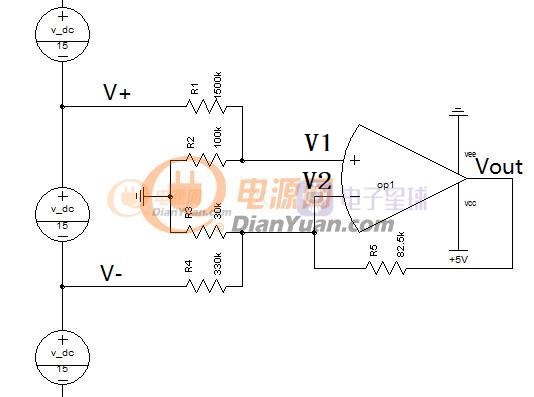

根據你給得圖模型修改如下：
v1=r2*(vdc/(r1+r2+r3+r4)) 電壓等于電阻乘電流
v2=v1 虛短
(vo-v2)/r5=vdc/(r1+r2+r3+r4)+v2/r3 基爾霍夫電流定律

ID:344848 · 發表于 2024-8-17 02:16

這個電路的偏置電路R1和R2以及R3和R4出現問題，即電池的電壓等于零時輸出并不等于零。

ID:420836 · 發表于 2024-8-17 09:03

試使用理想運算放大器模型來計算反相和非反相引腳的電壓，然后假設反相平電流為零來計算Vout。

ID:344848 · 發表于 2024-8-20 06:03

ljfljfljf123 發表于 2023-2-25 08:54
V+=48v，V-=36v，這是電池組電壓，虛短，應該V1=V2

你的假設是錯誤的，它只能是15的倍數，而不是任意值相差15V。

ID:344848 · 發表于 2024-8-20 16:55

對網上所引用電路圖的修訂，詳見帖子：http://www.zg4o1577.cn/bbs/dpj-237230-1.html。
