ATX改可調TL494驅動小板電路原理圖和PCB文件

ID:846237 · 發表于 2023-3-8 15:20

ATX電源TL494的驅動小板！適用大多數 ATX電源的改造，帶CC CV 指示燈
拆除后面所以的元件保留一次側光耦驅動級輸出級全部和輔助電源！

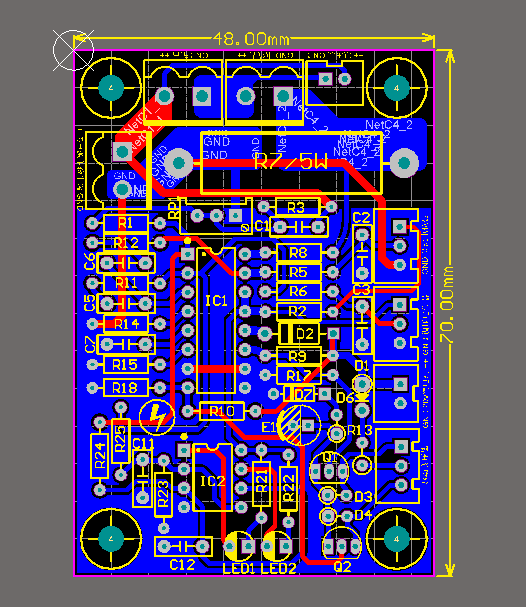

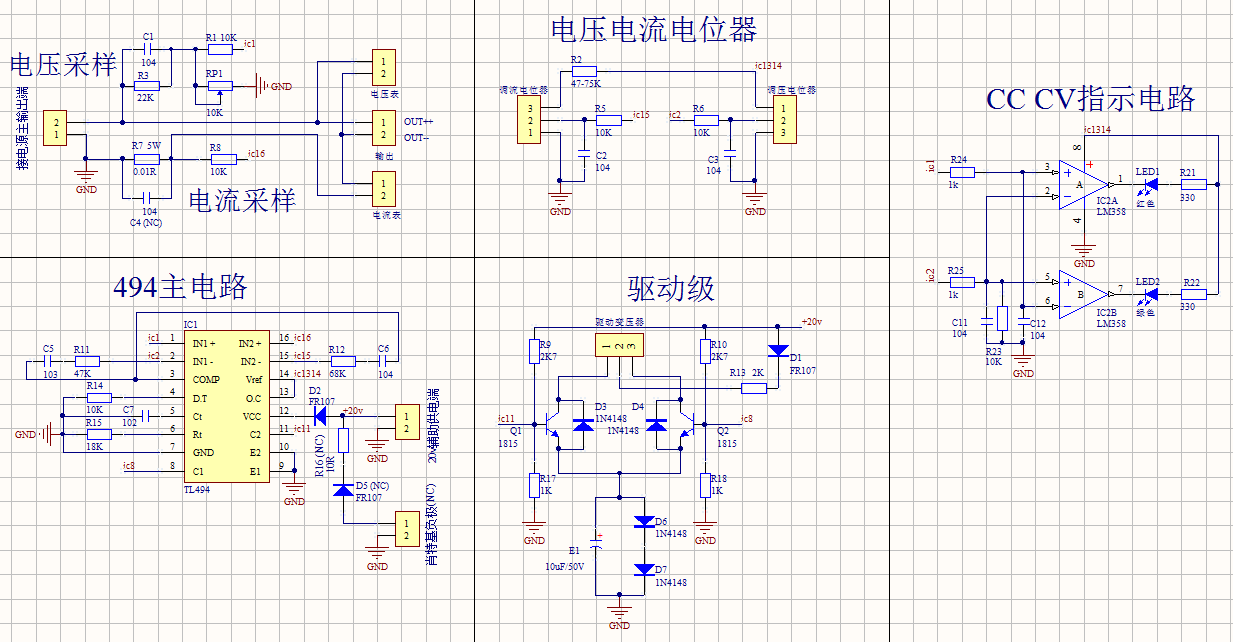

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
SCH

PCB

3D

AD的工程文件：

ATX通用TL494驅動小板.rar (2.66 MB, 下載次數: 97)
注意：需要的朋友請仔細檢查有無錯誤，工程文件僅供參考！
