CD4052芯片用作輸入切換電路使用問題

ID:777834 · 發表于 2023-3-8 19:37

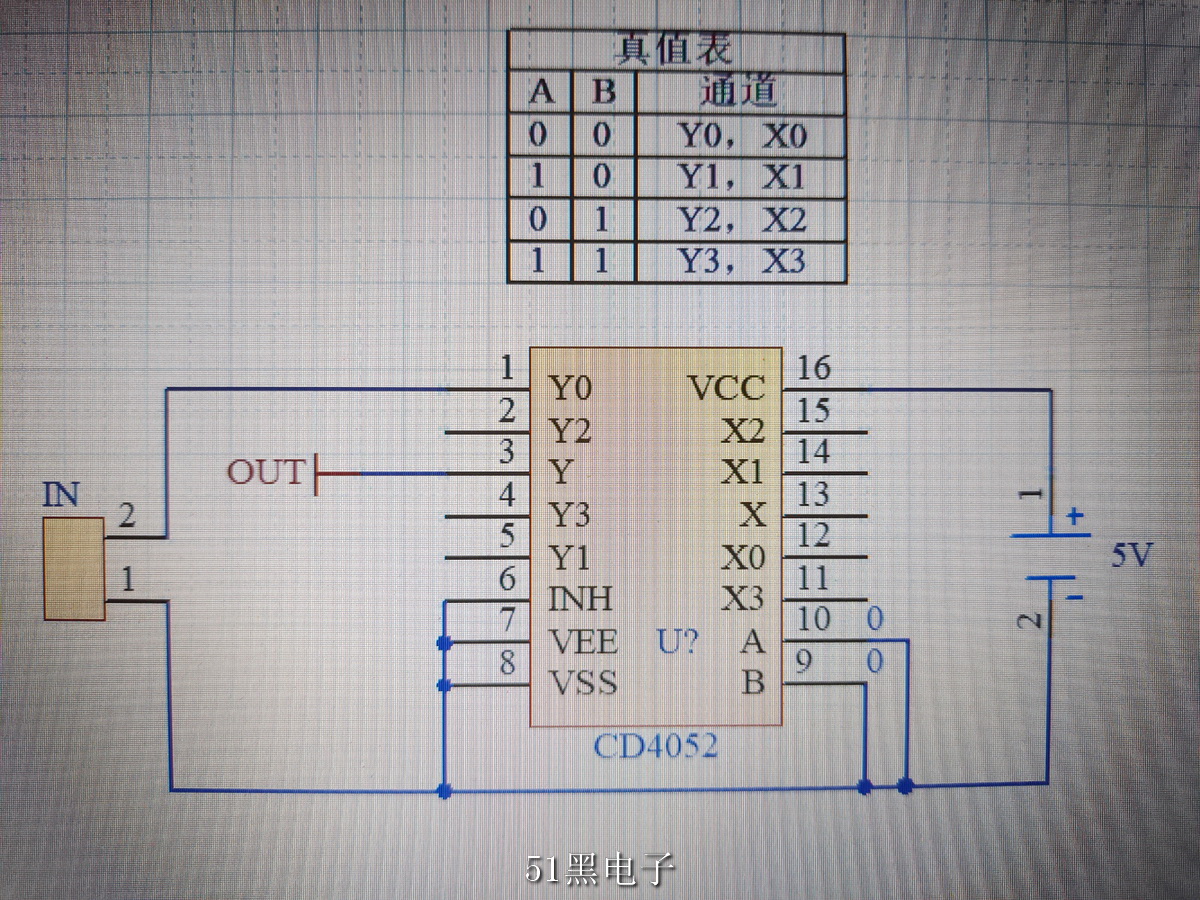

大家好，我想用4052作輸入切換，簡單搭電路測試了一下，發現IN輸入0-5V時，OUT也輸出同樣的電壓，但是沒有接通的通道：Y1、Y2、Y3有2.5V左右的電壓輸出，這是為什么呢，不應該為0嗎？假如這幾個通道接到別的器件上，這個電壓不是會造成影響嗎？

ID:384109 · 發表于 2023-3-8 22:44

看看芯片手冊吧，你還沒看懂芯片手冊

ID:45879 · 發表于 2023-3-9 09:01

按照手冊的方框圖看，Y1 Y2 Y3 沒連接，應該是懸空的電平吧，你下拉一個100K的電阻看能否拉下來。

ID:883242 · 發表于 2023-3-9 09:05

甭管現在的電壓是多少，既然你用萬用表電壓檔測量了，總要有個電壓吧？你心目中理想電壓應該是多少？

ID:777834 · 發表于 2023-3-9 12:07

yueguang3048 發表于 2023-3-9 09:01
按照手冊的方框圖看，Y1 Y2 Y3 沒連接，應該是懸空的電平吧，你下拉一個100K的電阻看能否拉下來。

你好呀，并個10K電阻后，電壓0.22V左右

ID:996773 · 發表于 2023-3-9 13:33

如果是我，我會在兩個通道里接兩個mp3播放不同的歌曲，然后在out口用耳機聽，手上

在AB高低電平換著搭，量電壓量個毛線，量出啥，能證明啥

ID:624769 · 發表于 2023-3-9 14:06

Y1~Y3 在沒有接?xùn)|西的時候，就是 1/2 VCC 的電壓，確切地講，應該是 1/2（VCC-VEE）的電壓（雖然沒有任何的驅動力），這個結果，本身是沒有任何問題的。
問題應該是在，你到底要用 CD4052做什么，CD4052 本來就是一個模擬量的 4選1 切換模塊，在沒有模擬量通過的時候維持居中電平是個非常正常的動作，不知道你在糾結什么。

ID:777834 · 發表于 2023-3-9 17:48

188610329 發表于 2023-3-9 14:06
Y1~Y3 在沒有接?xùn)|西的時候，就是 1/2 VCC 的電壓，確切地講，應該是 1/2（VCC-VEE）的電壓（雖然沒有任 ...

沒有糾結，以為是0V左右，，現在知道了，謝謝啦

ID:206581 · 發表于 2023-3-11 15:32

建議看看芯片手冊里芯片的內部結構。
