STC8A8K64D單片機驅動步進電機無力+聲音大

[復制鏈接]
ID:1045600 發表于 2023-3-15 15:52 | 顯示全部樓層 |閱讀模式

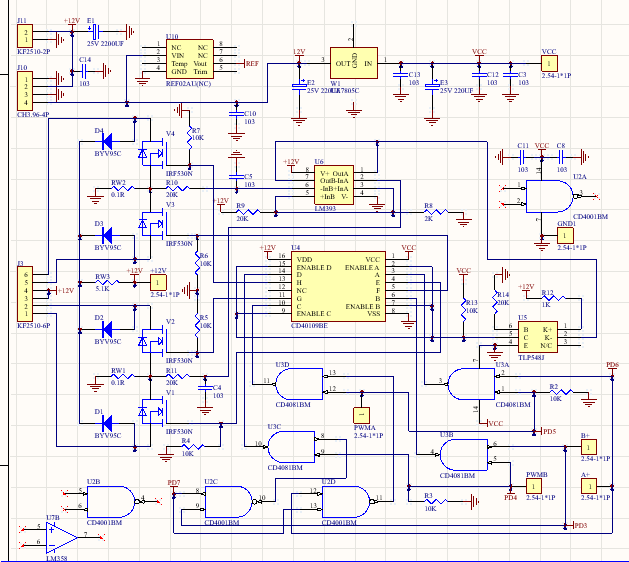

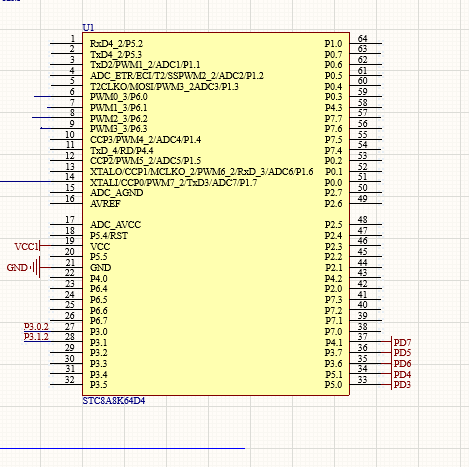

我用這個芯片控制步進電機,但是這個電機不僅聲音大,而且用手很容易就能擋住旋轉。這個電機是四相電機.mos管部分電路圖錯誤,但PCB已經改正

步進電機驅動程序_15位增強型PWM.zip

485.98 KB, 下載次數: 15

回復

使用道具 舉報

ID:1034262 發表于 2023-3-16 10:07 | 顯示全部樓層
測量驅動電流,力矩是由你的驅動電路決定的,不是單片機。
回復

使用道具 舉報

ID:384109 發表于 2023-3-16 10:47 | 顯示全部樓層

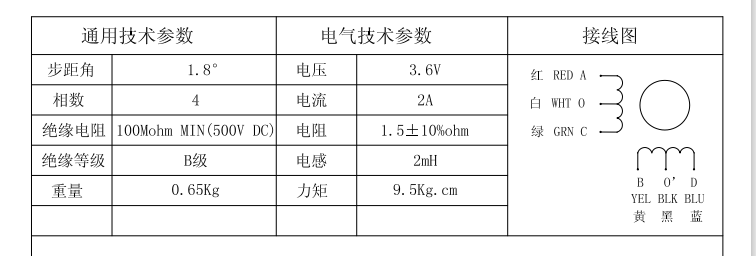

驅動的相序不對吧,而且看電機參數,電機應該是3.6伏的,電路圖上怎么是12伏
回復

使用道具 舉報

ID:883242 發表于 2023-3-16 12:16 | 顯示全部樓層
首先電壓驅動本身力矩就很小,玩具級別的,其次驅動電壓也不對。

想要快,用2A驅動器,盡可能提高驅動電壓,24~36V才有力。
回復

使用道具 舉報

ID:1066823 發表于 2023-3-16 12:32 | 顯示全部樓層
哈哈,這個我在行;絕大多數電機,電流決定力矩,電壓決定速度。直接看你的電機和驅動mos的電壓電流是否匹配,
回復

使用道具 舉報

ID:846219 發表于 2023-3-18 22:40 | 顯示全部樓層
不錯的資料,謝謝樓主分享!
