關于MCU+繼電器對交流電控制電路

ID:427133 · 發表于 2023-3-24 14:41

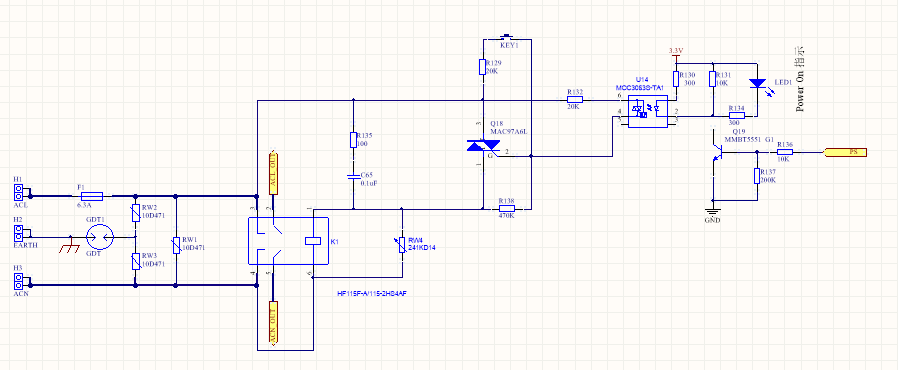

最近在搞一個充電器項目，客人要求待機時輸入功耗非常的低，需要待機時與后級電路斷開，現在設計了下圖的所示電路，需要使用時按KEY1打開繼電器，后級電路工作時MCU可以保持繼電器打開。電池充滿后自動關閉繼電器

1. 各位大神幫忙分析，這樣的電路是否有問題，電路中的元件是否容易損壞？
2. 是否有好的方案可以解決客人要求?

ID:935919 · 發表于 2023-3-24 16:54

繼電器能夠吸合嗎? 哪怕晶閘管導通, 繼電器線圈都只是接在ACN_OUT, 此時因?yàn)槔^電器沒有吸合ACN_OUT懸空, 沒有回路, 繼電器能夠吸合嗎? 還是有什么元器件我搞不清楚?

ID:427133 · 發表于 2023-3-27 10:17

sinside 發表于 2023-3-24 16:54
繼電器能夠吸合嗎? 哪怕晶閘管導通, 繼電器線圈都只是接在ACN_OUT, 此時因?yàn)槔^電器沒有吸合ACN_OUT懸空, 沒 ...

你好sinside，

當時疏忽了，現在這樣連接你覺得怎么樣，還有其他什么問題嗎

ID:427133 · 發表于 2023-3-28 13:16

再頂一頂，看有沒有這方面的專家
