STC15f2k60s2單片機的PWM同時輸出多少路?

ID:706567 · 發表于 2023-3-27 21:22

看手冊STC15f2k60s2單片機有三路PWM輸出，設置寄存器CCAPM0，CCAPM1，CCAPM2，可以在三組不同管腳切換（P1.0,P1.1,P37）(P2.5,P2.6,P2.7)(P3.5，P3.6，P.7). 也就是說同時最多是輸出三路PWM輸出，請問有沒有什么思路，增加PWM輸出路數，比如六路？

ID:57657 · 發表于 2023-3-27 21:55

可以外加74芯片控制，用FPGA你想幾路就幾路。

ID:706567 · 發表于 2023-3-27 21:58

npn 發表于 2023-3-27 21:55
可以外加74芯片控制，用FPGA你想幾路就幾路。

這不是，不想增加硬件嗎.

ID:57657 · 發表于 2023-3-28 08:31

無限飛翔發表于 2023-3-27 21:58
這不是，不想增加硬件嗎.

具體要看PWM信號去向，驅動什么，接什么負載。

ID:706567 · 發表于 2023-3-28 08:59

npn 發表于 2023-3-28 08:31
具體要看PWM信號去向，驅動什么，接什么負載。

驅動三個舵機，和三個電機，電機驅動頻率不高（2kHZ左右），舵機的頻率就更低了，由于頻率不高，能不能再三組管腳上來回切換，實現多路的擴展?

ID:301191 · 發表于 2023-3-28 17:39

頂一下

ID:57657 · 發表于 2023-3-28 18:02

無限飛翔發表于 2023-3-28 08:59
驅動三個舵機，和三個電機，電機驅動頻率不高（2kHZ左右），舵機的頻率就更低了，由于頻率不高，能不能再 ...

可以試試軟件PWM? 一組8個IO口輸出8路相同頻率不同占空比的信號。

ID:339654 · 發表于 2023-3-28 18:32

建議切換到STC8H系列單片機，可以輸出多路PWM

ID:1034262 · 發表于 2023-3-29 12:19

3路PWM，可以切換到幾組引腳，任何時候只能選擇一組。

ID:1042619 · 發表于 2023-3-29 16:08

換管腳兼容的 STC15H2K64S4-36I-LQFP44/32, 42路PWM;

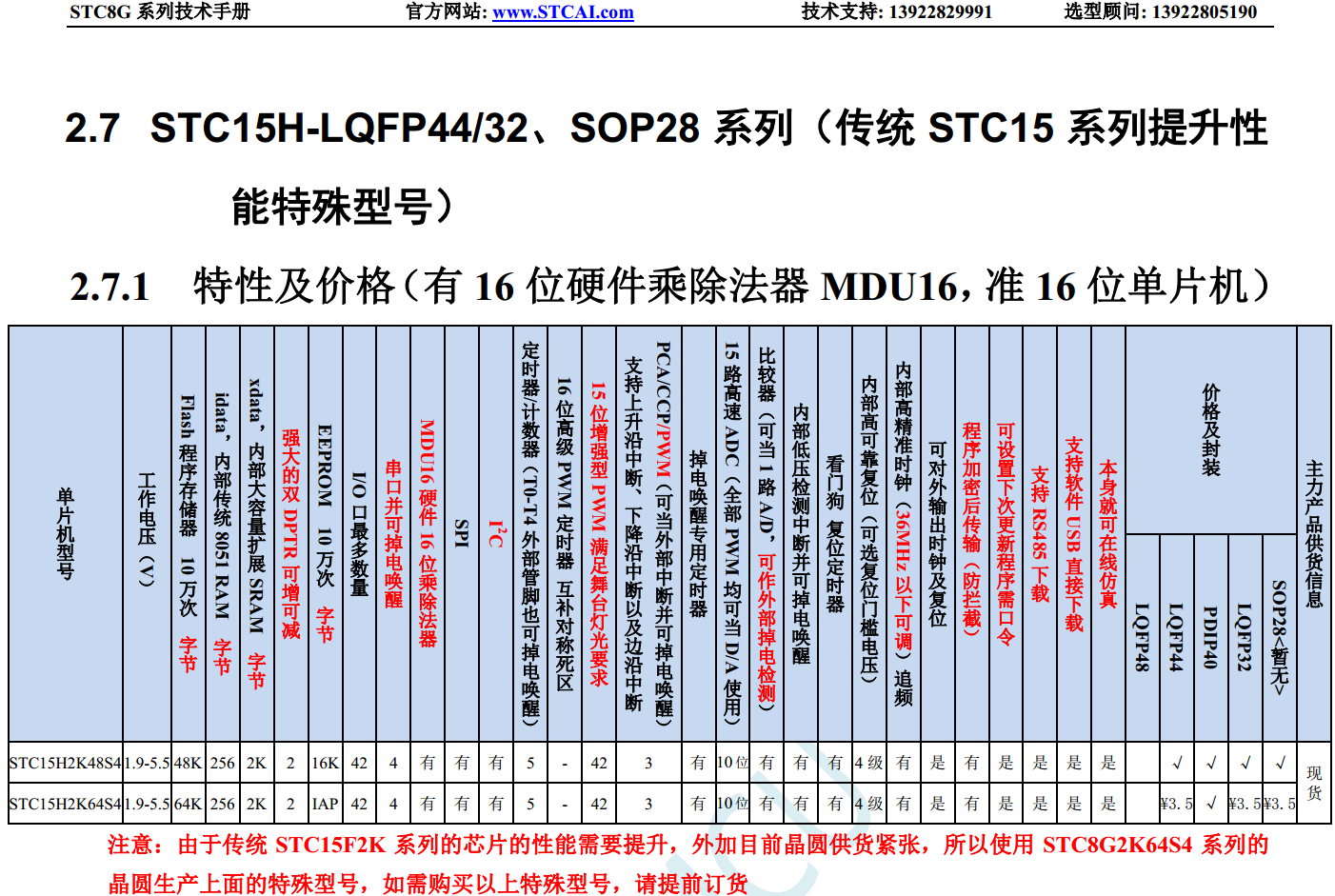

資料見STC8G數據手冊中的STC15H2K部分

ID:491577 · 發表于 2023-3-29 23:36

STC8系列單片機常規是8路PWM,如果PWM頻率低的話是可以用定時器模擬的，有幾個IO口就可以有幾路PWM.

ID:67199 · 發表于 2023-3-29 23:52

主程序夠快，通過查詢標志位，人工置位，模擬N個PWM.
