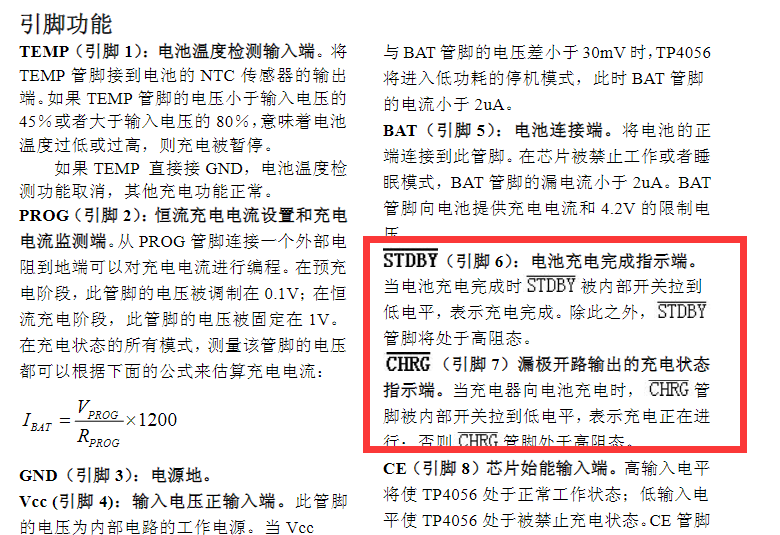

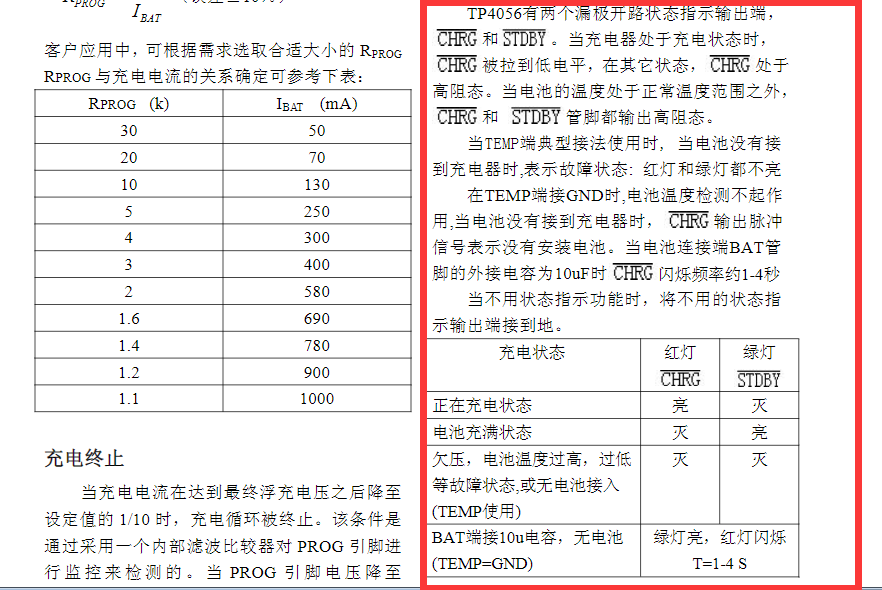

當不接LED指示的時候，可以用這兩個腳作為充電芯片的狀態輸出腳，將當前的狀態給到MCU做判斷，比如充電進行、充滿電、電池沒接等。
有一個疑問是，很多TWS充電倉充電芯片和電池也是分開的，比如充電芯片在充電盒，而電池在藍牙耳機里面，這個時候，電池后面是掛了負載的。
充電芯片是如何做到判斷充滿電的？比如1/10恒流判斷為充滿電，一個100mAh的電池，恒流充電階段可能是100mA，那么在快要充滿的時候也就是恒壓階段的時候是1/10*100mA=10mA，這個電流其實是不要做精準判斷的。
畢竟電池后面是掛了LDO、MCU、外圍等負載的。而且這些負載在電池不同的電壓階段耗電流也是不一樣的，這個時候充電芯片如何做出電池充滿電這個狀態判斷的？判斷不準會到時LED異常、邏輯錯亂。
|
|
