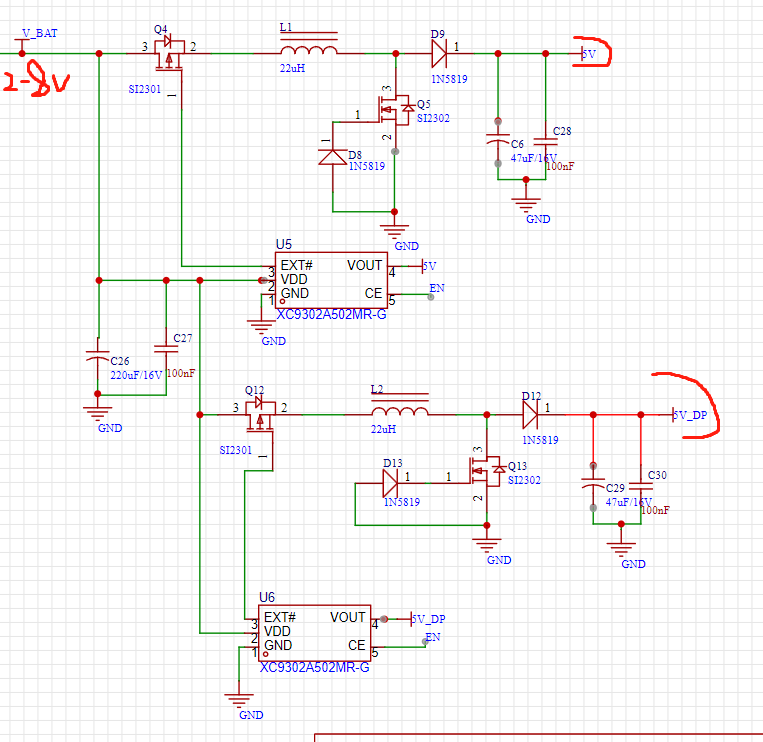

2個升降一體DC-DC輸出2組5V,這個電路設計還能省點元器件嗎?

ID:953770 · 發表于 2023-4-10 21:45

咋就說，輸入電壓2-8v，用了兩個升降一體IC兩個5V（為啥出兩個5V，反正就是有必要就是了

），這樣子設計是否還有省點元器件的可能呢？

ID:230500 · 發表于 2023-4-10 23:12

省，再省就不工作了；電源輸入最好再加一個104，一個芯片一個，靠近芯片3腳擺放，

ID:213173 · 發表于 2023-4-11 06:49

再省也不能省條線

ID:953770 · 發表于 2023-4-11 08:58

a399288395 發表于 2023-4-10 23:12
省，再省就不工作了；電源輸入最好再加一個104，一個芯片一個，靠近芯片3腳擺放，

蛤？還要加104？

ID:953770 · 發表于 2023-4-11 09:25

wulin 發表于 2023-4-11 06:49
再省也不能省條線

好巧，剛剛檢查也發現了，太感謝了

ID:879348 · 發表于 2023-4-12 07:52

想省就要找集成mos的芯片，你這用太多外部管，然后功率不大，實屬浪費

ID:953770 · 發表于 2023-4-17 17:12

wufa1986 發表于 2023-4-12 07:52
想省就要找集成mos的芯片，你這用太多外部管，然后功率不大，實屬浪費

哪個集成MOS芯片能符合2-8V輸入，5v輸出？但凡能找到我也不這樣搞了

ID:1034262 · 發表于 2023-4-17 18:42

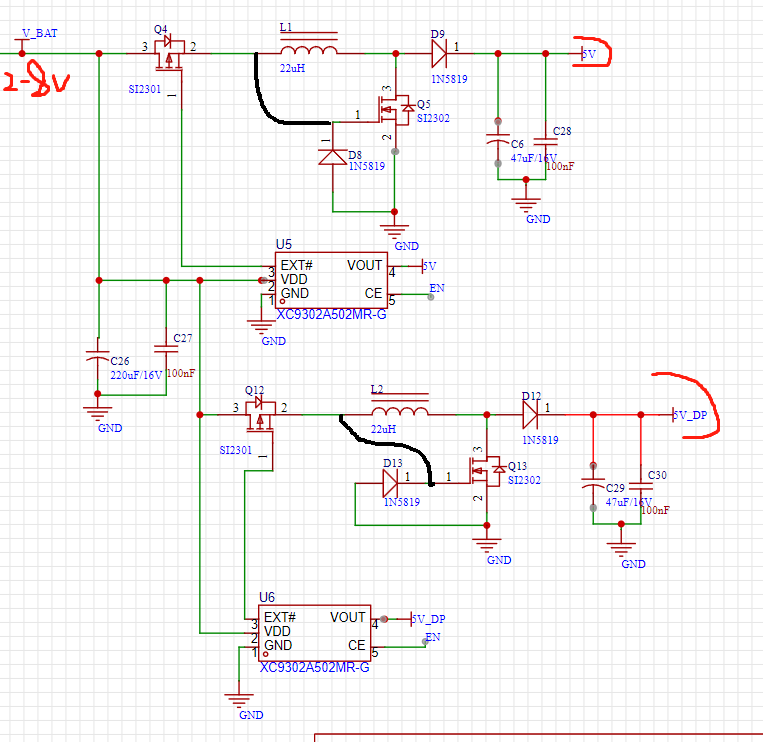

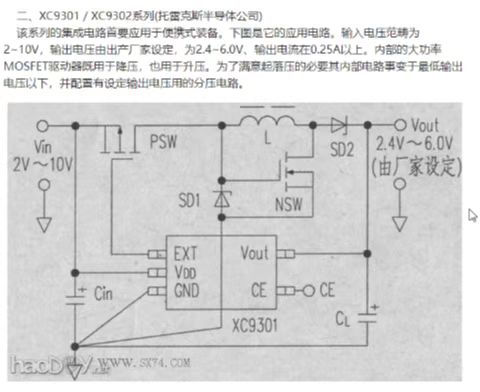

輸入開關管接反了。也少了一條線。

ID:953770 · 發表于 2023-4-18 09:34

coody_sz 發表于 2023-4-17 18:42
輸入開關管接反了。也少了一條線。

管子沒反，兩個電感前確實是都少了一根線

ID:1073249 · 發表于 2023-4-23 23:50

q5q13不能導通電路有問題當然樓上已幫你設計好了，除了并聯的電容可以合并外沒啥可省的。好像還沒有反饋電路，所以輸出電壓并不一定準確。
