用51單片機和arduino點亮iic通信的LCD1602說明坑包你學會

ID:1038987 · 發表于 2023-4-16 12:01

1602 用IIC通信版上面的IC是PCF8574T  這個的地址可以用
char ADDR = 0x4e; // PCF8574  T
//  char ADDR = 0x7e; // PCF8574 AT  //如是后綴AT的用這個地址
這個樣子的
上面的接線是5V 地GND  SDA  SCL  sbit SCL = P3^6; sbit SDA = P3^7; 對應的51單片機的相對應該的引腳。
程序只用的一個文件。在51黑找到的�，F(xiàn)在主要的要知道為什么1602我們點不亮的原因，我用的半年的時間都沒有研究出來。于是再去用arduino嘗試點亮，正好今天看到了CSDN上的文章（有些人說這個只有一般的人才去看。真正的程序員不看的）看來我也只是不入門吧。

https://blog.csdn.net/weixin_50679163/article/details/114981517

arduino要用uno的不能用nano的（上面沒有scl sda）

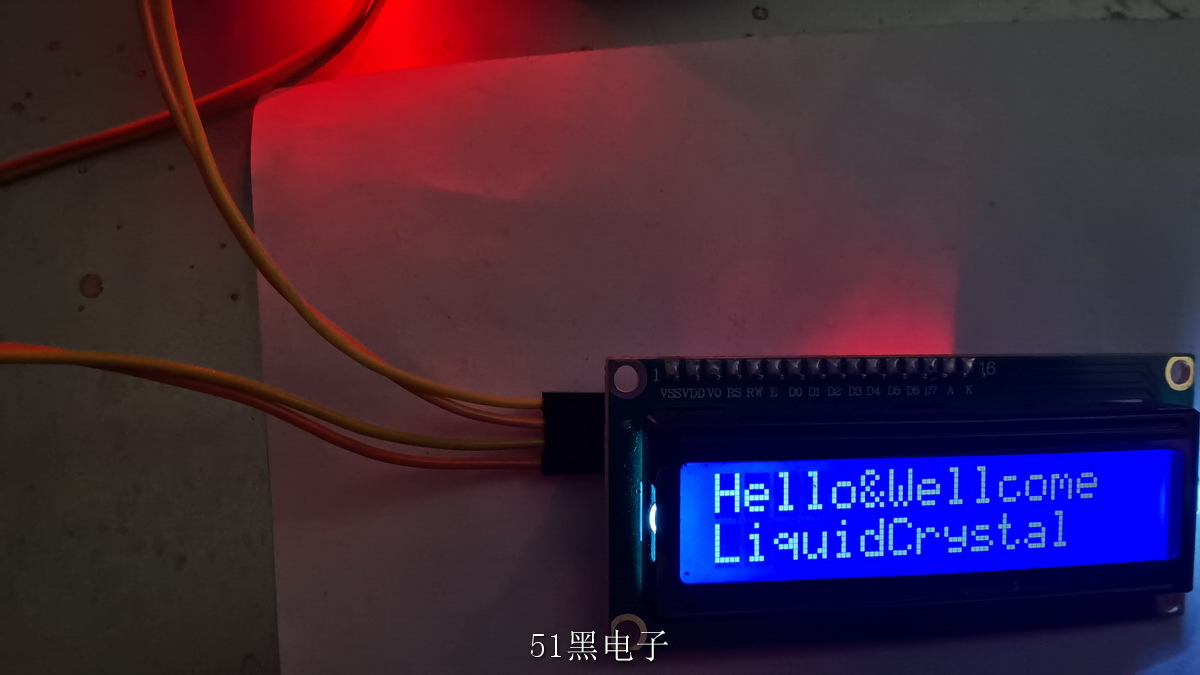

接著說我們的，在arduino上成功點亮后，接著再去51上測試。這就簡單了，因為在網上找到的人家能做到的程序是沒有問題的。有問題的是一些小的東西。比如屏后面調節亮度的旋鈕。這個太重要的。之前怎么做也是什么也沒有。再才知道要調節這個才可以。賣家我已經無力吐槽了。用了太久才成功，也把這個分享出來，愿大家少走彎路。也愿大家可以把自己的好東西分享到51黑論壇。畢竟這里很好。如果在用這個1602有不懂的可以聯系我。愿能幫到你們。
下面是程序和打包好的程序。還有我成功的圖片。

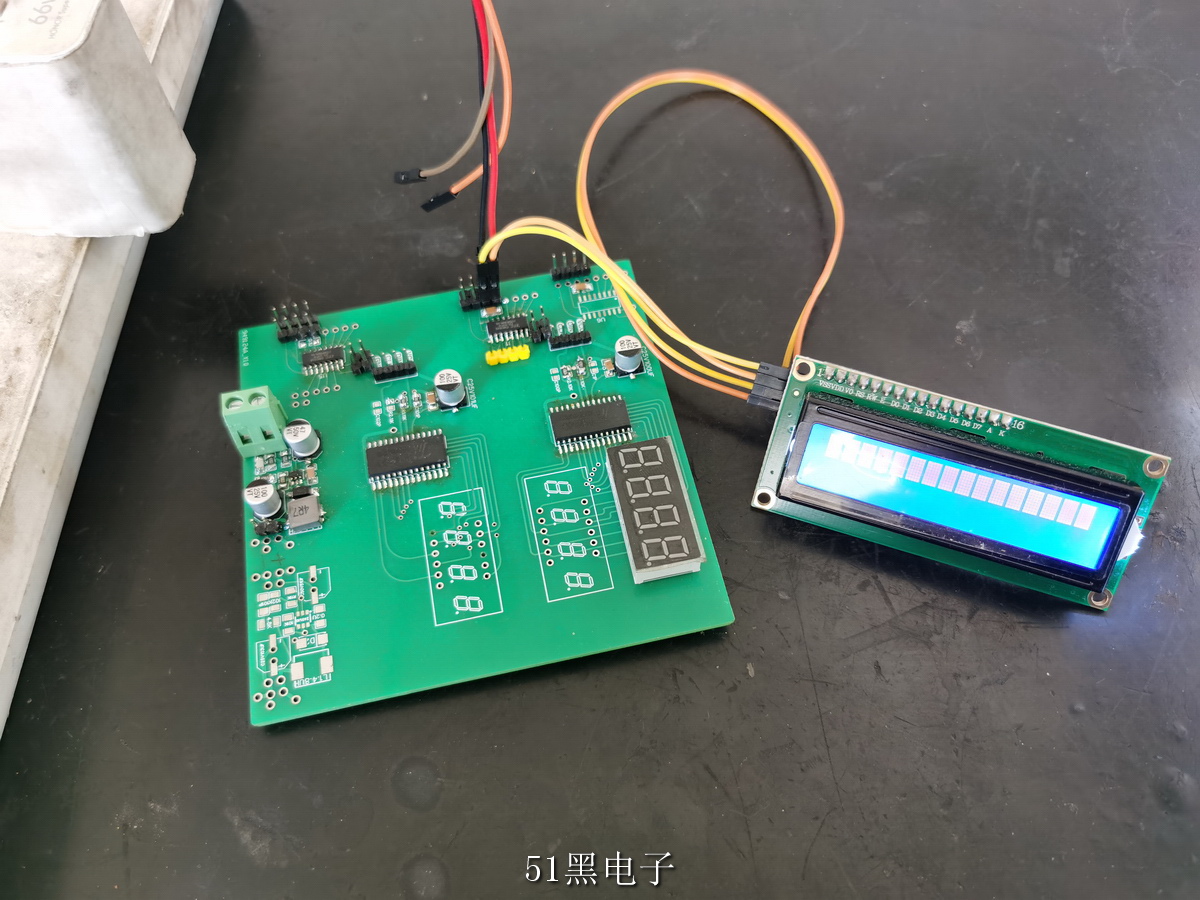

出現這個黑塊就是沒有調好

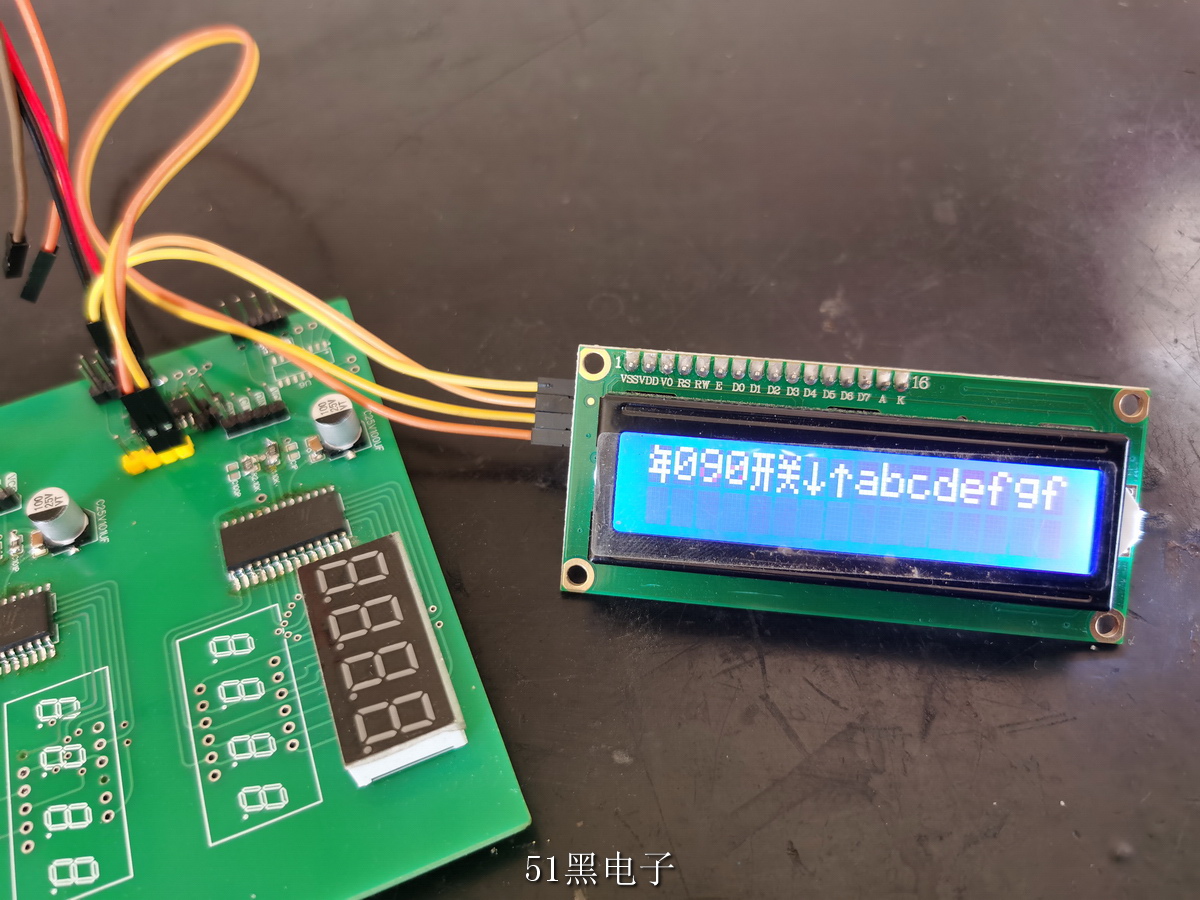

這個算是顯示OK

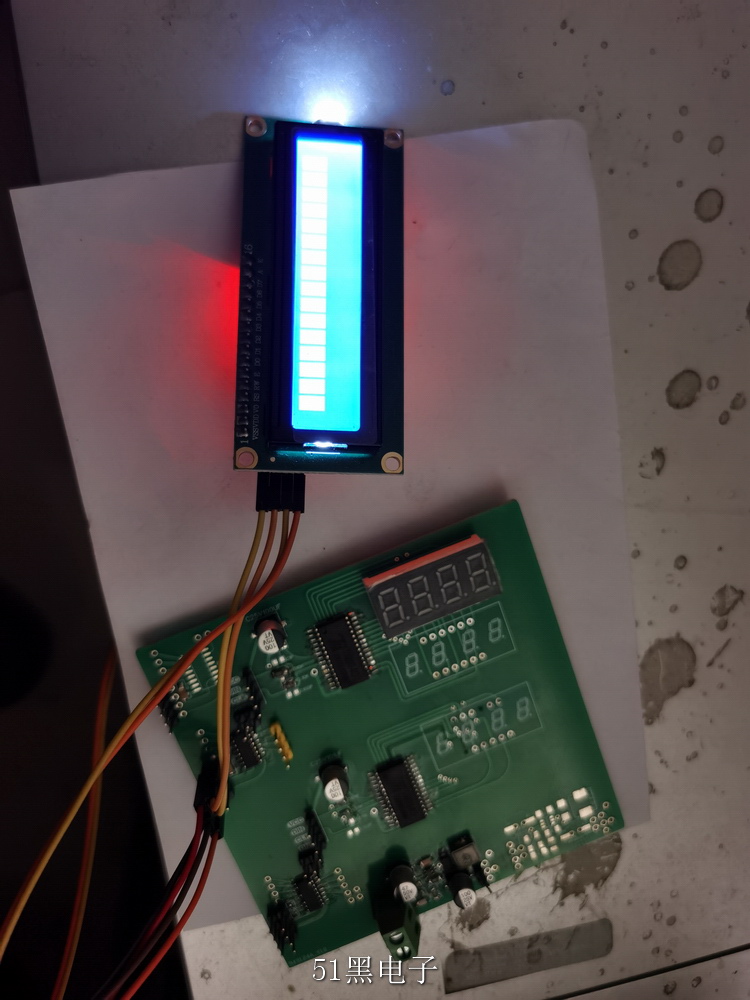

這樣是亮度調節好了，只用接5V 和GND 就能出現這樣效果。剛買到不是這樣的

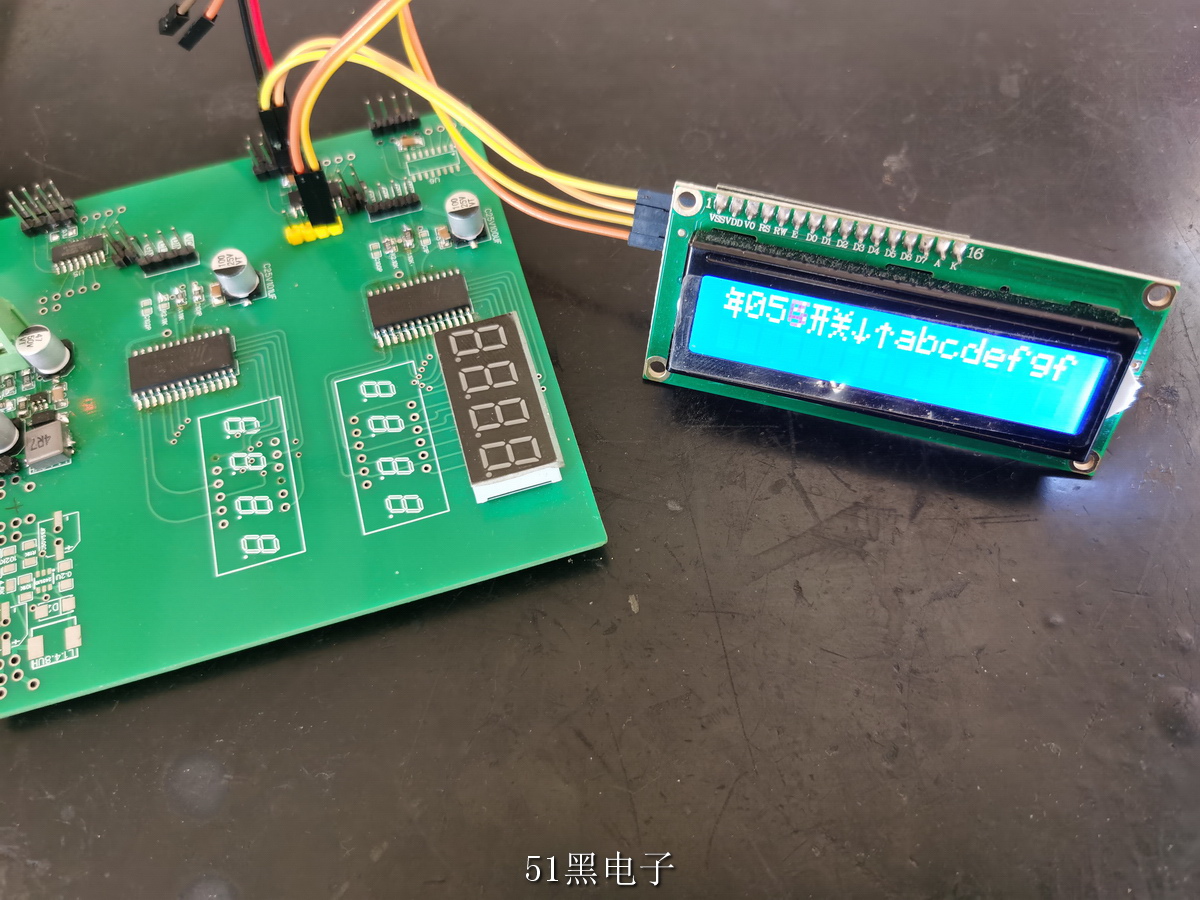

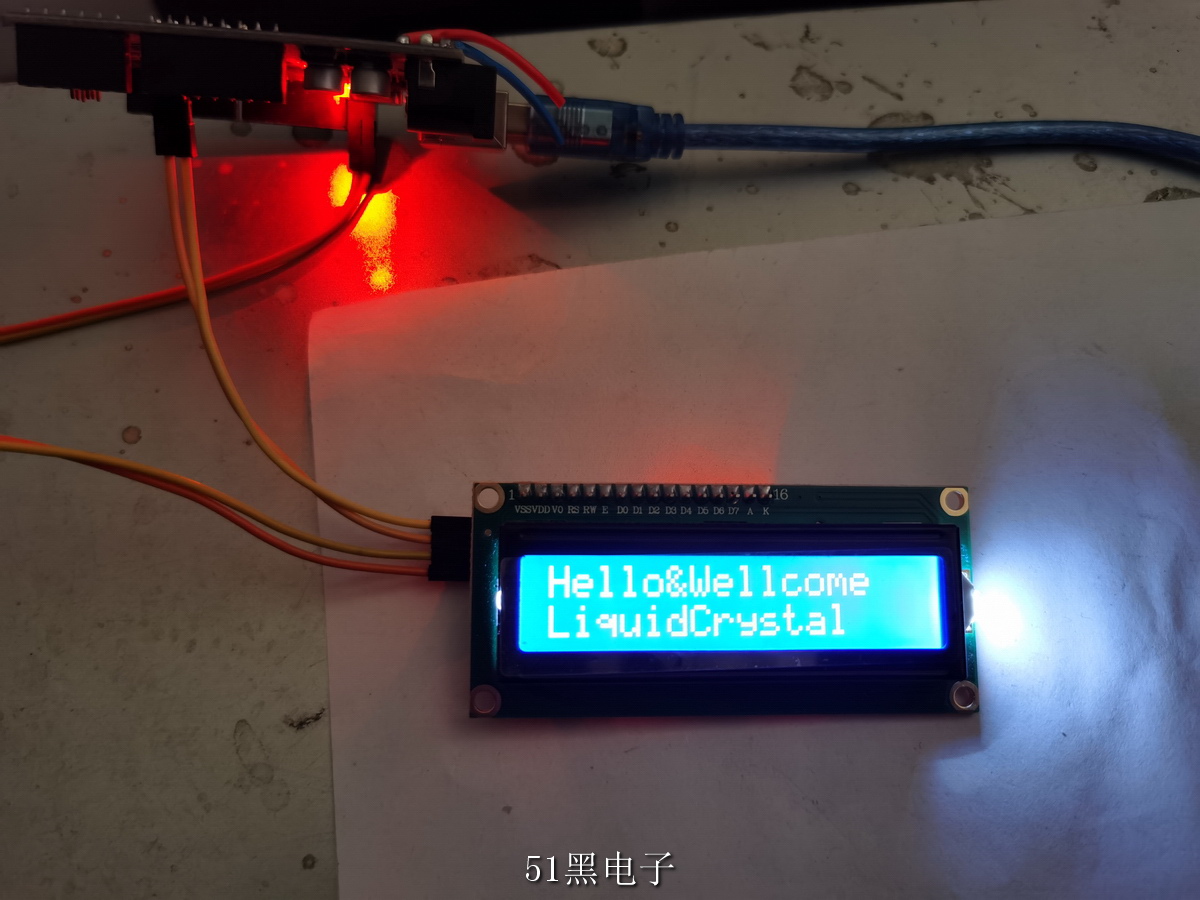

這就是正常顯示了

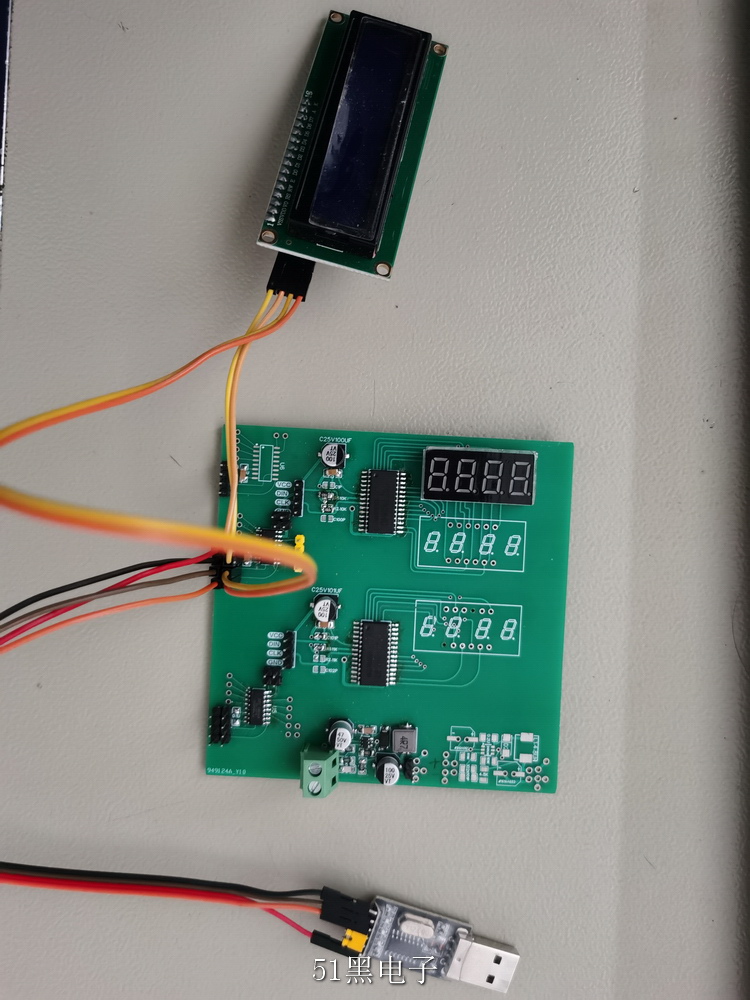

接線方面4根線。一個是USB轉TTL用于單片機燒錄，另外的是5V GND SCL SDA （對應自己看）

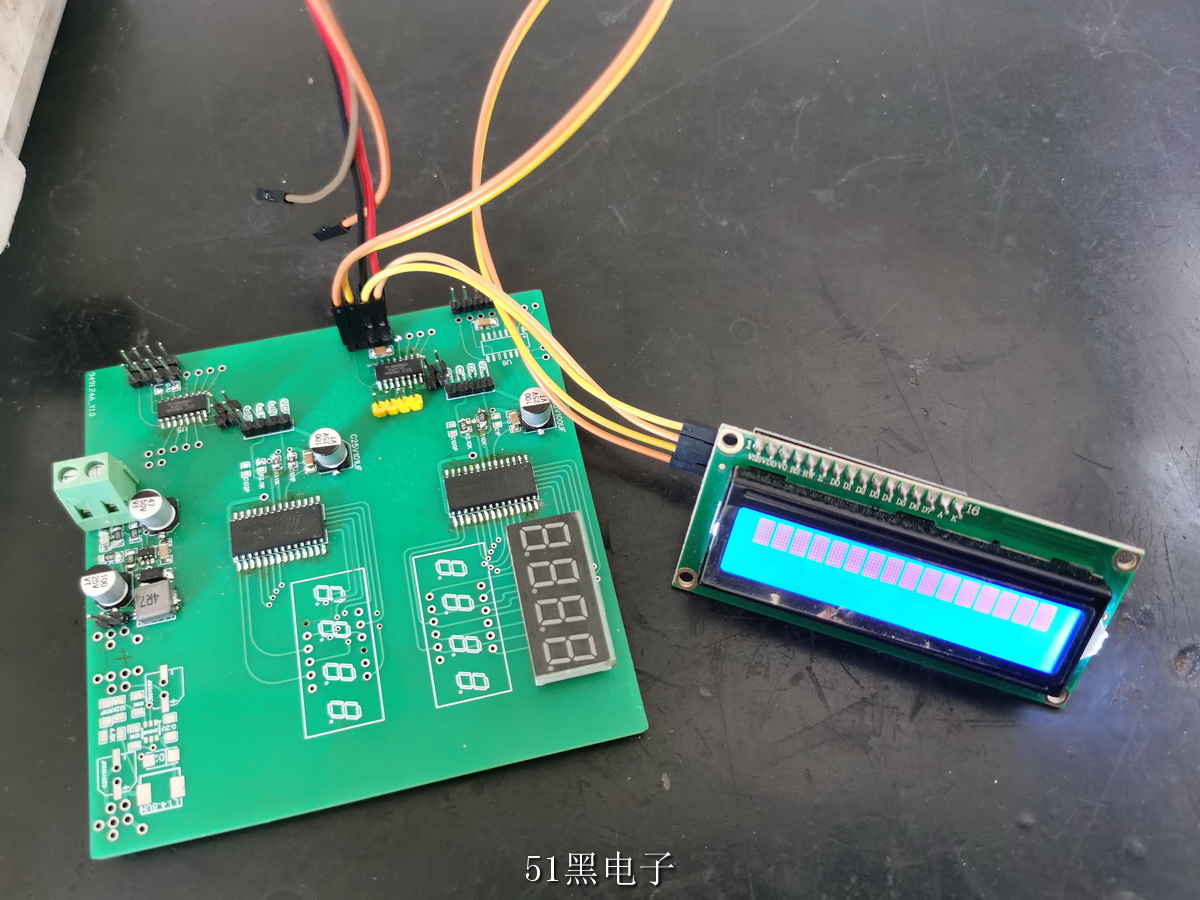

看。只接VCC GND這個就是這樣顯示

這幾個都接上就可以顯示了。
如果這個時間去掉通信線也是可以顯示的。只是不動了。如下圖

如果動了數據線比如斷掉后又接上顯示沒有變化可以重新上電試試。

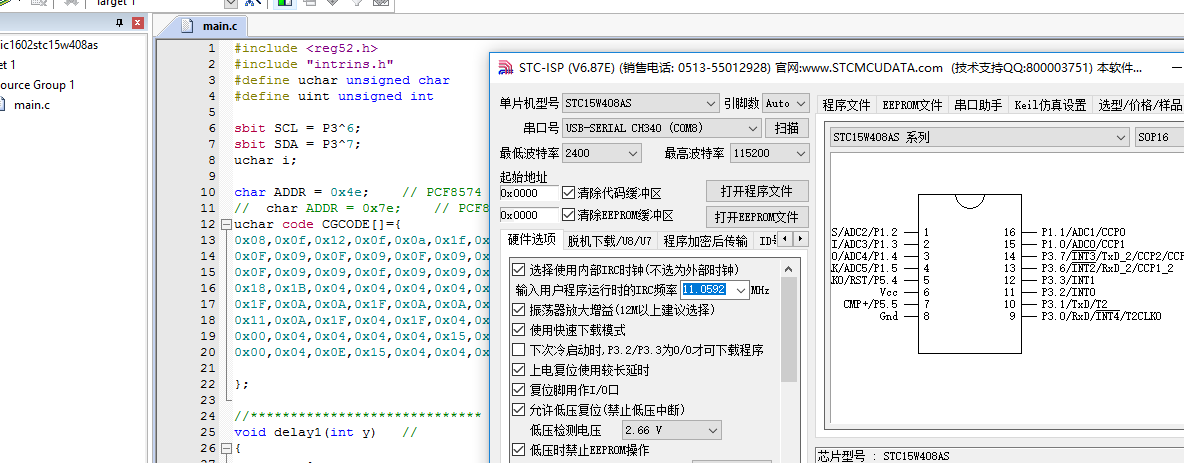

引腳對應的圖和程序的一角

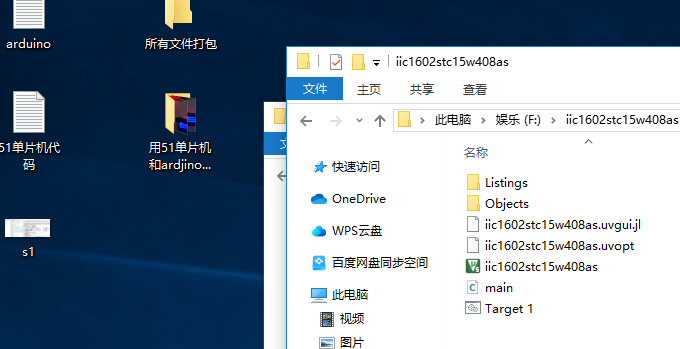

程序的樣子還有打包了所有的文件。
目前能說的就是這些了。我也是剛點亮這個東西。實在不易，分享出來。
