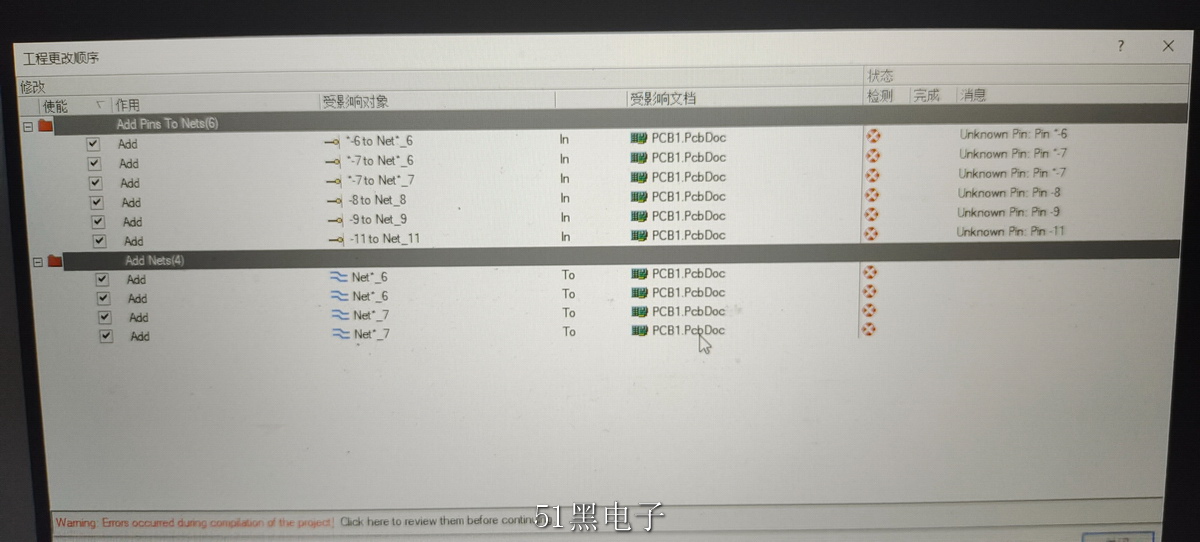

Altium Designer10里面的Add Pins To Nets和Add Nets怎么弄?

ID:1053427 · 發表于 2023-5-7 11:09

大佬們，這個咋弄

ID:1065084 · 發表于 2023-5-7 16:53

PCB封裝庫沒有該元件，你只畫了原理圖庫，原理圖生成PCB時就是這樣子，找到原理圖庫中該元件點擊add footpin 為其選擇合適封裝庫，重新編譯集成庫集成庫文檔右鍵 compin xxx。然后重新生成pcb

ID:735831 · 發表于 2023-5-7 18:59

不太清楚你具體的問題，不過這邊如果與到這類問題通常是重新建工程，然后再嘗試的。樓上指出的問題是你的原理圖庫并沒有關聯到正確的PCB封裝庫上，這里建議你都檢查一下PCB封裝庫上的引腳是否設置正確

ID:731755 · 發表于 2023-5-8 08:30

畫原理圖的時候先把封裝設置好。這種軟件如果原理圖引腳和封裝不一致，也是不行的

ID:824490 · 發表于 2023-5-8 08:48

-6 與_6;....-11 與_11

ID:1077024 · 發表于 2023-5-12 14:21

原理圖的腳和PCB的庫元件腳不對啊。
