升壓芯片5V升壓輸出不穩定怎么解決

ID:953770 · 發表于 2023-5-9 11:56

各位大佬們，想問問，目前是用了一個ME2108D50M5G做一個5V的升壓輸出，但是目前測出的情況是輸出電壓（5V_OUT點）不是特別穩定(輸入電壓2.60V測試)，有時候是5V左右或達到6V，幫忙看看能怎么解決.（可以在5V高點，但是升壓到6V太高了，想要穩定點）

ID:94031 · 發表于 2023-5-9 14:36

輸出是否在指標要求范圍內：
輸出電壓精度：±2.5%
輸出電流：如果Vin=3.0V，Vout=5.0V
則Iout=400mA
如果達不到指標，應檢查電路元件是否達標。

ID:953770 · 發表于 2023-5-10 09:00

xuyaqi 發表于 2023-5-9 14:36
輸出是否在指標要求范圍內：
輸出電壓精度：±2.5%
輸出電流：如果Vin=3.0V，Vout=5.0V

目前測試幾個Vin=3.0V，Vout=5.7V~6.3v，這個精度還真的不符合，用的是那種CD54功率貼片電感，1N5817,肖特基二極管，2302Nmos,220uf鋁點解電容，這個電子元器件挺符合的？

ID:123289 · 發表于 2023-5-10 09:11

按照芯片說明書上的指導來做。相對靠譜一些。
當然，如果輸入電源的參量不足，是徒勞的。

ID:584814 · 發表于 2023-5-10 09:14

如果已按廠家書本操作就換器件。

ID:94031 · 發表于 2023-5-10 09:40

biubiuyou 發表于 2023-5-10 09:00
目前測試幾個Vin=3.0V，Vout=5.7V~6.3v，這個精度還真的不符合，用的是那種CD54功率貼片電感，1N5817,肖 ...

外接電感的直流阻抗要小、容流值要高且工作時不至于達到磁飽和。

ID:291668 · 發表于 2023-5-10 10:31

電感可以選大一點的。47uh試試

ID:236035 · 發表于 2023-5-10 13:32

按典型電路，典型參數設計。自己隨便搞達不到它的性能。

ID:623991 · 發表于 2023-5-10 15:02

怎么沒有反饋電阻

ID:623991 · 發表于 2023-5-10 15:02

反饋電阻需要的，沒有反饋電阻是不行的

ID:953770 · 發表于 2023-5-10 16:10

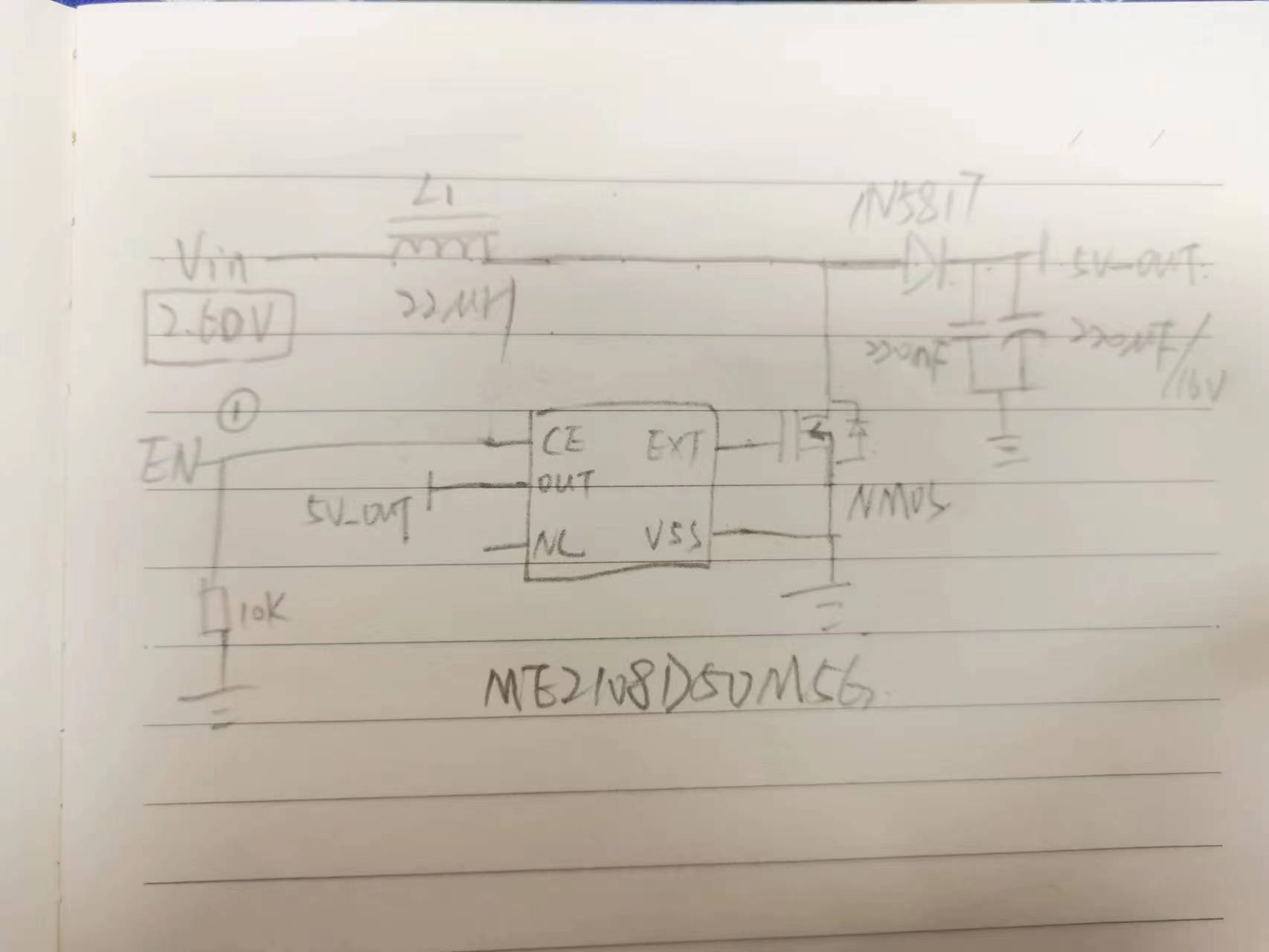

以下器件參數，電感用33uH的效果也是一樣的

ID:953770 · 發表于 2023-5-10 16:12

yzwzfyz 發表于 2023-5-10 09:11
按照芯片說明書上的指導來做。相對靠譜一些。
當然，如果輸入電源的參量不足，是徒勞的。

是的，按照規格書來做的，但是那個輸出電壓對于個別板子還是會又差不多1V的誤差，至于輸入電源肯定是穩定的

ID:953770 · 發表于 2023-5-10 16:20

xuyaqi 發表于 2023-5-10 09:40
外接電感的直流阻抗要小、容流值要高且工作時不至于達到磁飽和。

所以要用哪種電感比較好？

ID:953770 · 發表于 2023-5-11 10:54

ltqshs 發表于 2023-5-10 15:02
反饋電阻需要的，沒有反饋電阻是不行的

規格書不需要反饋電阻的

ID:596109 · 發表于 2023-5-11 14:51

你這個電路不考慮反饋調節么，單純的升壓電路肯定隨著負載變化會電壓變化

ID:1071498 · 發表于 2023-5-11 16:04

這個型號IC有固定和不固定電壓兩種，非固定電壓的需要加反饋，只要你確定你安裝的是固定電壓IC, 那么線路上原理沒啥問題.
PCB布線上：
Vss 端應充分接地，否則芯片內部的零電位會隨開關電流而變化，造成工作狀態不穩定
以上排除，那么估計你是空載測試輸出電壓的吧？輸出接一個負載電阻測試看看 1K 2K電阻都行

ID:953770 · 發表于 2023-5-12 10:12

szjunly 發表于 2023-5-11 16:04
這個型號IC有固定和不固定電壓兩種，非固定電壓的需要加反饋，只要你確定你安裝的是固定電壓IC, 那么線路上 ...

是帶載測試的，規格書里面是VIN=Vout*0.6，（+-0.1V）,但我目前所測的是2V輸入電壓，輸出電壓是4.5V，3v的輸入電壓，輸出電壓5.7v，所以實在沒搞懂他這電壓是隨什么影響的

VSS端有充分接地
假如我要加反饋電阻，應該怎么加，加多大電阻？

ID:1077024 · 發表于 2023-5-12 13:41

EN哪里需要接到哪里去了，需要分壓調節電壓的。不接穩不到電壓。

ID:1077024 · 發表于 2023-5-12 13:44

EN處需要接上拉電阻，并且計算好電阻的阻值，應該就穩定了。

ID:953770 · 發表于 2023-5-31 16:57

大佬們，假如我要加一個電阻反饋來穩定輸出電壓，我應該怎么加才符合呢？
