求大神指導！
紅外程序單獨使用正常，如果加入一些現實及定時程序后就不正常，然后仿真單步，發現適中不進入while循環里的下面兩個語句，求大神指點！
if(IR_Flag) //如果有紅外數據傳入并接收完成
{
IR_decode(); //調用紅外解碼函數（用于得到鍵值）
IR_Flag=0; //清除紅外數據接收完成標志位
}
if(IR_KEY) //如果紅外解析成功，認定按鍵按下
{
IR_control(); //調用紅外控制函數（用戶控制LED燈）
}
源碼如下：
/*********************************************/
/* timer */
/* 創建者 ：jeremy.zhu */
/* 創建時間：2023/04/29 */
/*********************************************/
#include "STC8.H"
#include "TM1637.H"
#include "intrins.h"
#define u8 uint8_t
#define u16 uint16_t
#define u32 uint32_t
typedef unsigned char uint8_t;
typedef unsigned int uint16_t;
typedef unsigned long uint32_t;
/************************端口/引腳定義區域************************/
sbit RED=P1^2; //RGB指示燈1
sbit GREEN=P1^3; //RGB指示燈2
sbit BLUE=P1^4; //RGB指示燈3
sbit time_hr = P3^0; //按鍵1，時間設置：小時+
sbit time_min = P3^1; //按鍵2，時間設置：分鐘+
sbit on_off = P3^2; //按鍵3，開關
sbit mode_set = P3^3; //按鍵4，功能選擇
sbit plasma = P3^4;
sbit ozone = P3^5;
//----------------------------------------------------------------
sbit KEY=P1^7; //用戶按鍵
/************************用戶自定義數據區域***********************/
bit IR_KEY=0; //紅外按鍵按下標志
bit IR_Flag=0; //紅外數據接收完成標志位
u8 IR_time=0; //下降沿之間的時間計數值
u8 IR_code[4]; //用戶碼+用戶碼+數據碼+數據反碼
u8 IR_data[33]; //引導碼+32個位數據各自占用的時間
u8 mode=0; //mode為工作模式0，1 分別表示停止模式和運行模式
u8 hour=0,minute=0,second=0,time_count=0; //真實計時的時，分，秒，10ms計數器
u8 show[6]={0,0,0,0,0,0}; //TM1637四位數碼管顯示數組：小時的十位和個位，分鐘的十位和個位，最后兩個為小時和分鐘。
u16 uiKeyTimeCnt1; //按鍵1計數
u16 uiKeyTimeCnt2; //按鍵2計數
u16 uiKeyTimeCnt3; //按鍵3計數
u16 uiKeyTimeCnt4; //按鍵4計數
bit ShortTouchFlag1=0; //按鍵1短按按鍵有效標志
bit ShortTouchFlag2=0; //按鍵2短按按鍵有效標志
bit ShortTouchFlag3=0; //按鍵3短按按鍵有效標志
bit ShortTouchFlag4=0; //按鍵4短按按鍵有效標志
//bit delay_OnOff=0; //延時上電和延時斷電選擇位，開機檢查Key3設置此位，0表示延時斷電，1表示延時上電。
bit flag_1s=1; //秒任務標志位
bit flag_500ms=1; //半秒標志位
bit stat_500ms=0; //半秒狀態位，控制時間冒號閃爍
/**************************函數聲明區域***************************/
void delay(u16 Count); //延時函數聲明
void Time0_init(void); //定時計數器0初始化函數
void Int0_init(void); //外部中斷0初始化函數
void IR_decode(void); //紅外解碼函數（用于得到鍵值）
void IR_control(void); //紅外控制函數（用戶控制LED燈）
void Key_scan(void);
void Key_process(void);
/***************************主函數區域****************************/
void main(void)
{
//STC8G/H系列單片機除P3.0和P3.1外，所有I/O上電均為高阻輸入狀態
//所以大家必須要先配置I/O模式再去用引腳
P1M0|=0x1C; //P1.2至1.4引腳為推挽輸出模式
P1M1&=0xE3; //P1.2至1.4引腳為推挽輸出模式
P1M0&=0x7F; //P1.7引腳為準雙向模式
P1M1&=0x7F; //P1.7引腳為準雙向模式
P3M1=0x00; //將P3口設置為推挽輸出
P3M0=0xFF;
BLUE=RED=GREEN=1; //上電后三個LED都保持熄滅狀態
Time0_init(); //定時計數器0初始化函數
Int0_init(); //外部中斷0初始化函數
TM1637_display(0,0,0,0,1); //上電后默認顯示00:00
// delay(100); //等待配置穩定
while(1)
{
if(IR_Flag) //如果有紅外數據傳入并接收完成
{
IR_decode(); //調用紅外解碼函數（用于得到鍵值）
IR_Flag=0; //清除紅外數據接收完成標志位
}
if(IR_KEY) //如果紅外解析成功，認定按鍵按下
{
IR_control(); //調用紅外控制函數（用戶控制LED燈）
}
Key_process(); //調用按鍵處理函數
if(flag_500ms==1) //每500毫秒進行一次顯示處理，主要是為了實現時間冒號的閃爍
{
flag_500ms=0; //清除半秒標志位
stat_500ms=~stat_500ms; //時間冒號每秒亮滅一次
if(mode==1) //只在啟動定時的狀態下刷新顯示時間
{
if(second>0) //以下為將實際計時的時間轉換為數碼管顯示的時間。比如定時還剩20秒時，數碼管實際顯示的是00:01。
show[5]=minute+1;
else
show[5]=minute;
if(show[5]==60)
{
show[5]=0;
show[4]=hour+1;
}
else
show[4]=hour;
show[0]=show[4]/10%10; //顯示的小時十位數
show[1]=show[4]%10; //顯示的小時個位數
show[2]=show[5]/10%10; //顯示的分鐘十位數
show[3]=show[5]%10; //顯示的分鐘個位數
TM1637_display(show[0],show[1],show[2],show[3],stat_500ms); //顯示時間，冒號位是0還是1由stat_500ms確定，每半秒變化一次。
}
if(mode==1&&flag_1s==1) //以下為定時狀態下更新計時時間，當秒任務標志位為1時進行倒計時
{
flag_1s=0; //清除秒任務標志位
if(second>0) //如果秒大于0，則減1秒
{
second--;
}
else if(minute>0) //如果秒等于0，則從分鐘借位，分鐘減1，秒變為59
{
minute--;
second=59;
}
else if(hour>0) //如果秒和分鐘都為0，則從小時借位，小時減1，分鐘和秒都為59
{
hour--;
minute=59;
second=59;
}
else //如果時分秒都為0
{
mode=0; //倒計時結束，進入停止狀態
// relay=delay_OnOff; //依據開機時設置的延時斷電或延時上電，設置計時完成后的繼電器狀態。如果設置的是延時斷電，計時到后繼電器驅動為0。
TM1637_display(0,0,0,0,1); //計時到后時間顯示00:00，時間冒號不閃爍
}
}
}
}
}
/****************************************************************/
//延時函數delay（），有形參Count無返回值
/****************************************************************/
void delay(u16 Count)
{
while(Count--)
{
_nop_();
}
}
void Time0_init(void)//初始化函數
{
AUXR=0x80; //定時器0設為1T模式，和定時器1設為12T
TMOD = 0x00; //設置定時器0,定時器1為模式0-16位自動重載
TL0 = 0xFE; //設置定時器0初值
TH0 = 0xF3; //定時278us
TL1 = 0x00; //設置定時器1初值
TH1 = 0xDC; //定時10ms
TF0 = 0; //清除TF0標志
TF1 = 0; //清除TF1標志
TR0 = 1; //定時器0開始計時
TR1 = 1; //定時器1開始計時
ET0 = 1; //開定時器0中斷
ET1 = 1; //開定時器1中斷
}
void Int0_init(void)
{
IT0=1; //配置外部中斷0信號觸發方式為邊沿觸發（下降沿有效）
EX0=1; //使能INT0中斷
EA = 1; //開總中斷
}
/****************************************************************/
//紅外解碼函數IR_decode（），用于得到鍵值，無形參，無返回值
/****************************************************************/

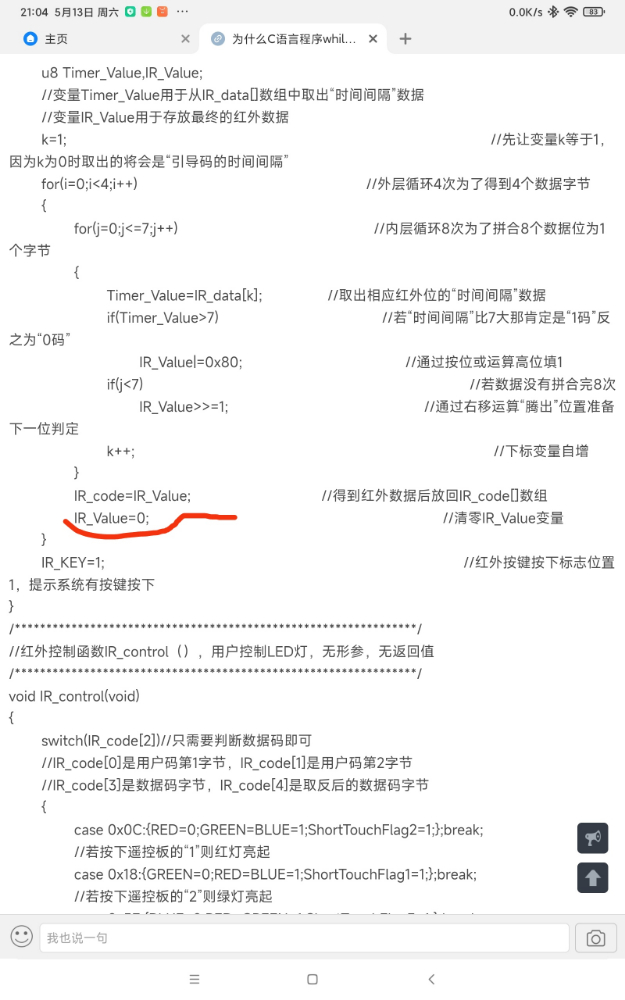

void IR_decode(void)
{
u8 i,j,k;
//變量i控制循環次數，用于最終得到4個字節數據（2個用戶碼+2個數據碼）
//變量j控制循環次數，通過循環和時長判斷把8個時間間隔分析為“0碼”
//和“1碼”，然后最終通過按位或運算及右移運算得到紅外數據，變量k用
//于控制IR_data[]數組的下標變化。
u8 Timer_Value,IR_Value;
//變量Timer_Value用于從IR_data[]數組中取出“時間間隔”數據
//變量IR_Value用于存放最終的紅外數據
k=1; //先讓變量k等于1，因為k為0時取出的將會是“引導碼的時間間隔”
for(i=0;i<4;i++) //外層循環4次為了得到4個數據字節
{
for(j=0;j<=7;j++) //內層循環8次為了拼合8個數據位為1個字節
{
Timer_Value=IR_data[k]; //取出相應紅外位的“時間間隔”數據
if(Timer_Value>7) //若“時間間隔”比7大那肯定是“1碼”反之為“0碼”
IR_Value|=0x80; //通過按位或運算高位填1
if(j<7) //若數據沒有拼合完8次
IR_Value>>=1; //通過右移運算“騰出”位置準備下一位判定
k++; //下標變量自增
}
IR_code=IR_Value; //得到紅外數據后放回IR_code[]數組
IR_Value=0; //清零IR_Value變量
}
IR_KEY=1; //紅外按鍵按下標志位置1，提示系統有按鍵按下
}
/****************************************************************/
//紅外控制函數IR_control（），用戶控制LED燈，無形參，無返回值
/****************************************************************/
void IR_control(void)
{
switch(IR_code[2])//只需要判斷數據碼即可
//IR_code[0]是用戶碼第1字節，IR_code[1]是用戶碼第2字節
//IR_code[3]是數據碼字節，IR_code[4]是取反后的數據碼字節
{
case 0x0C:{RED=0;GREEN=BLUE=1;ShortTouchFlag2=1;};break;
//若按下遙控板的“1”則紅燈亮起
case 0x18:{GREEN=0;RED=BLUE=1;ShortTouchFlag1=1;};break;
//若按下遙控板的“2”則綠燈亮起
case 0x5E:{BLUE=0;RED=GREEN=1;ShortTouchFlag3=1;};break;
//若按下遙控板的“3”則藍燈亮起
// case 0x08:{BLUE=RED=GREEN=0;};break;
//若按下遙控板的“4”則全部亮起，發白光
// default:{BLUE=RED=GREEN=1;};break;
//若按下遙控板的其它鍵則RGB全部熄滅
}
IR_KEY=0;//遙控控制完成，清零該標志位
}
/****************************************************************/
//外部中斷0中斷服務函數INT0_ISR()，無形參，無返回值
/****************************************************************/
void INT0_ISR() interrupt 0
{
static u8 IR_bit; //變量IR_bit用于指示紅外數據的位數
static bit Start_Flag; //位變量Start_Flag用于指示是否開始處理
if(Start_Flag)
{
if(IR_time<70&&IR_time>32) //判斷引導碼（9ms+4.5ms）
//IR_time大約要溢出32次(9ms/0.278ms)到70次(可以大于(9+4.5)/0.278)
IR_bit=0; //清除位數變量，確保當前IR_bit為0，表示引導碼
IR_data[IR_bit]=IR_time; //存儲相應位時間寬度
IR_time=0; //清零時間寬度計數值
IR_bit++; //位數變量自增
if(IR_bit==33) //如果達到了33位（引導碼+32個數據位）
{
IR_Flag=1; //紅外數據接收完成標志位置1
IR_bit=0; //位數變量清零
}
}
else //外部中斷0檢測到下降沿，即將開始引導碼
{
IR_time=0; //清零時間計數值
Start_Flag=1; //紅外數據產生第一次下降沿，意味著數據即將開始
}
}
/****************************************************************/
//定時計數器0中斷服務函數TIMER0_ISR()，無形參，無返回值
/****************************************************************/
void TIMER0_ISR() interrupt 1
{
IR_time++;
/*每過0.278ms則T0溢出一次，就是想要用溢出次數去衡量兩個下降沿之間
的時間長短：前導碼9ms+4.5ms，則IR_time大約要溢出32次(9ms/0.278ms)
到70次(可以大于(9+4.5)/0.278)。如果是“0碼”，則周期是1.125ms，則
IR_time大約要溢出4次(1.125ms/0.278ms)，如果是“1碼”，周期是2.25ms，
則IR_time大約要溢出8次(2.25ms/0.278ms)。這樣就可以區分不同的紅外位
含義了.*/
}
void time1(void) interrupt 3 //T1中斷服務，每10ms響應一次
{
time_count++; //計數加1
Key_scan(); //每10ms掃描一次按鍵狀態
if(time_count==50) //每500ms時設置一次半秒標志位
flag_500ms=1;
if(time_count==100) //每1秒設置一次半秒標志位和秒任務標志位
{
time_count=0;
flag_500ms=1;
flag_1s=1;
}
}
/********************************************************************/
/********************************************************************/
/********************************************************************/
/******************************
函數說明：按鍵短按長按檢測
******************************/
void Key_scan(void) //在中斷里調用，每10ms檢查一次按鍵狀態
{
if(time_hr==0) //如果按鍵1按下
{
uiKeyTimeCnt1++; //累加按鍵計時
}
if(time_hr==1) //當按鍵松開（也可能是抖動彈開）
{
if(uiKeyTimeCnt1>2&&uiKeyTimeCnt1<=200) //只有大于20mS，且小于2秒，才判為短按
{
uiKeyTimeCnt1=0; //清零按鍵計時
ShortTouchFlag1=1; //短按標志位置1
}
}
if(time_min==0) //如果按鍵2按下
{
uiKeyTimeCnt2++; //累加按鍵計時
}
if(time_min==1) //當按鍵松開（也可能是抖動彈開）
{
if(uiKeyTimeCnt2>2&&uiKeyTimeCnt2<=200) //只有大于20mS，且小于2秒，才判為短按
{
uiKeyTimeCnt2=0; //清零按鍵計時
ShortTouchFlag2=1; //短按標志位置1
}
}
if(on_off==0) //如果按鍵2按下
{
uiKeyTimeCnt3++; //累加按鍵計時
}
if(on_off==1) //當按鍵松開（也可能是抖動彈開）
{
if(uiKeyTimeCnt3>2&&uiKeyTimeCnt3<=200) //只有大于20mS，且小于2秒，才判為短按
{
uiKeyTimeCnt3=0; //清零按鍵計時
ShortTouchFlag3=1; //短按標志位置1
}
}
if(mode_set==0) //如果按鍵2按下
{
uiKeyTimeCnt4++; //累加按鍵計時
}
if(mode_set==1) //當按鍵松開（也可能是抖動彈開）
{
if(uiKeyTimeCnt4>2&&uiKeyTimeCnt4<=200) //只有大于20mS，且小于2秒，才判為短按
{
uiKeyTimeCnt4=0; //清零按鍵計時
ShortTouchFlag4=1; //短按標志位置1
}
}
}
/******************************
函數說明：按鍵處理
******************************/
void Key_process(void)
{
if(ShortTouchFlag2 == 1) //當按鍵1短按標志位為1時進行按鍵1短按處理
{
ShortTouchFlag2=0; //清除短按標志位
minute++; //短按按鍵1的效果：分鐘加1
if(minute==60) //如果設置分鐘達到60分
minute=0; //將分鐘清零
if(second>0) //以下將實際計時的小時和分鐘轉換為數碼管顯示的小時和分鐘。比如計時還有00:00:20秒時，數碼管顯示的是00:01。
show[5]=minute+1; //只要秒不為零，則顯示出來的分鐘應該比實際計時的分鐘加1
else
show[5]=minute; //只有秒為零時，顯示的分鐘才和計時的分鐘一致
if(show[5]==60) //如果顯示的分鐘為60分，則顯示的小時比實際計時的小時+1。
{
show[5]=0;
show[4]=hour+1;
}
else
show[4]=hour; //如果顯示的分鐘比實際的加1后還不到60分鐘，則顯示的小時和計時的小時一致。
show[0]=show[4]/10%10; //顯示的小時十位數
show[1]=show[4]%10; //顯示的小時個位數
show[2]=show[5]/10%10; //顯示的分鐘十位數
show[3]=show[5]%10; //顯示的分鐘個位數
TM1637_display(show[0],show[1],show[2],show[3],1); //顯示定時時間。在按鍵調時狀態下，時間的冒號固定顯示不閃爍。
}
if(ShortTouchFlag1==1) //當按鍵1長按標志位為1時進行按鍵1長按處理
{
ShortTouchFlag1=0; //清除長按標志位
hour++; //按鍵1長按的效果：小時加1
if(hour==100) //如果設定的小時到100了
hour=0; //小時清零。定時時間最高只能設定99小時59分鐘。
if(second>0) //以下將實際計時的小時和分鐘轉換為數碼管顯示的小時和分鐘，同上。
show[5]=minute+1;
else
show[5]=minute;
if(show[5]==60)
{
show[5]=0;
show[4]=hour+1;
}
else
show[4]=hour;
show[0]=show[4]/10%10; //顯示的小時十位數
show[1]=show[4]%10; //顯示的小時個位數
show[2]=show[5]/10%10; //顯示的分鐘十位數
show[3]=show[5]%10; //顯示的分鐘個位數
TM1637_display(show[0],show[1],show[2],show[3],1); //顯示定時時間。在按鍵調時狀態下，時間的冒號固定顯示不閃爍。
}
if(ShortTouchFlag3==1) //按鍵2短按處理，在停止狀態下短按為啟動運行
{
ShortTouchFlag3=0; //清除短按標志位
if(mode==0&&(minute>0||hour>0)) //只在停止狀態下且設定了有效的定時時間，才能響應短按
{
mode=1; //短按的效果：啟動定時
// relay=~delay_OnOff; //開始定時后，根據開機時設定的延時斷電或延時上電，繼電器進行相應動作。如設定的是延時斷電（delay_OnOff為0），啟動后繼電器應該先通電動作。
}
}
}
|
