關于protues電路仿真能否達成期望功能

ID:1078531 · 發表于 2023-5-19 22:02

這是一個求助貼，求助的內容是請大家?guī)兔匆幌滤ǖ碾娐贩抡鎴D是否能夠達成期望的功能。

大致的工作流程是：1部分的自鎖開關1閉合時，2部分繼電器連通，三相異步電動機開始轉動，1部分的自鎖開關1斷開后，繼電器斷開，三相異步電機停止轉動，隨后3部分的驅動芯片L293D所連接的直流電機逆時針轉動一個周期（360°），轉動完之后停止工作。1部分的自鎖開關2閉合時，LED燈亮，自鎖開關2斷開后，led燈滅。

如果無法達成，希望能夠好心人指導一下應當如何調整。

感謝大家的幫助。QAQ。

ID:517466 · 發表于 2023-5-20 07:40

單片機不能用于直接驅動繼電器，必須通過三極管或者驅動器件實現。單片機的輸出輸入電流10~20mA。

ID:123289 · 發表于 2023-5-20 08:30

1、將題目中的元件（按鍵、電機、指示燈……），分分類，分出輸入與輸出。
2、列出輸入與輸出的邏輯關系。
3、初畫硬件圖，并查閱所有用到的元器件的手冊�。。〕悄銓Υ嗽膽靡颜莆樟恕�
4、畫出軟件工作邏輯流程圖。
5、寫程序。
這樣就有98%的成功率了。

ID:1078531 · 發表于 2023-5-20 09:46

suncat0504 發表于 2023-5-20 07:40
單片機不能用于直接驅動繼電器，必須通過三極管或者驅動器件實現。單片機的輸出輸入電流10~20mA。

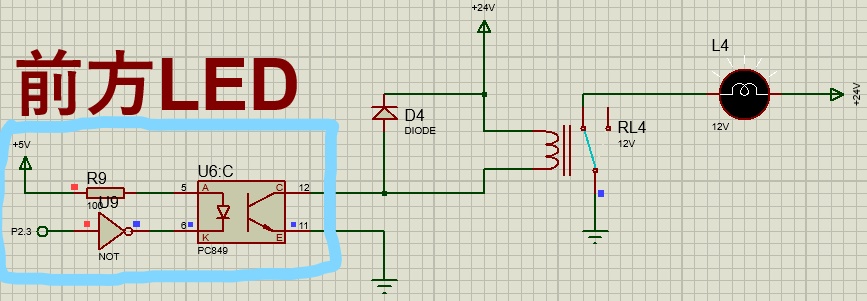

請問是如圖中藍框所示的組件嗎？

ID:1078531 · 發表于 2023-5-20 09:48

yzwzfyz 發表于 2023-5-20 08:30
1、將題目中的元件（按鍵、電機、指示燈……），分分類，分出輸入與輸出。
2、列出輸入與輸出的邏輯關系。 ...

請問元器件的手冊應該從哪里調取查閱呢？軟件中好像找不到對選中元件詳細介紹使用規則場景的手冊，官方的網站好像也只有元件庫目錄展示，沒有詳細的使用手冊。

ID:123289 · 發表于 2023-5-20 10:19

上大學最重要的一個課目，不是專業！就是學會如何自學�。。《詫W的最基本的技能是查資料。
一個元件，連資料都沒有，你有何理由去用它呢，除非你已經掌握它不需要查資料了。這是設計中的大忌�。�
上淘寶（……）找到型號，上百度（……），問題老師，圖書管理員……，都是找資料的方式。
有沒有找，是態度問題。
能不能找到，是能力問題。
讀懂讀不懂，才是學習問題。
這里教你的此項，老師不一定教到你，你也終生受益。做一次，經驗值飆升！

ID:1063563 · 發表于 2023-6-3 13:09

可以用，沒問題。
