單片機比例電壓變換器程序問題電壓到3.95就無法繼續增加了?

ID:1082140 · 發表于 2023-6-5 17:01

要求：利用A/D和D/A實現將A/D的輸入電壓反向變換的功能，即A/D的輸入電壓從0~+5V變化時，D/A的輸出電壓相應的從+5V~0V變化。

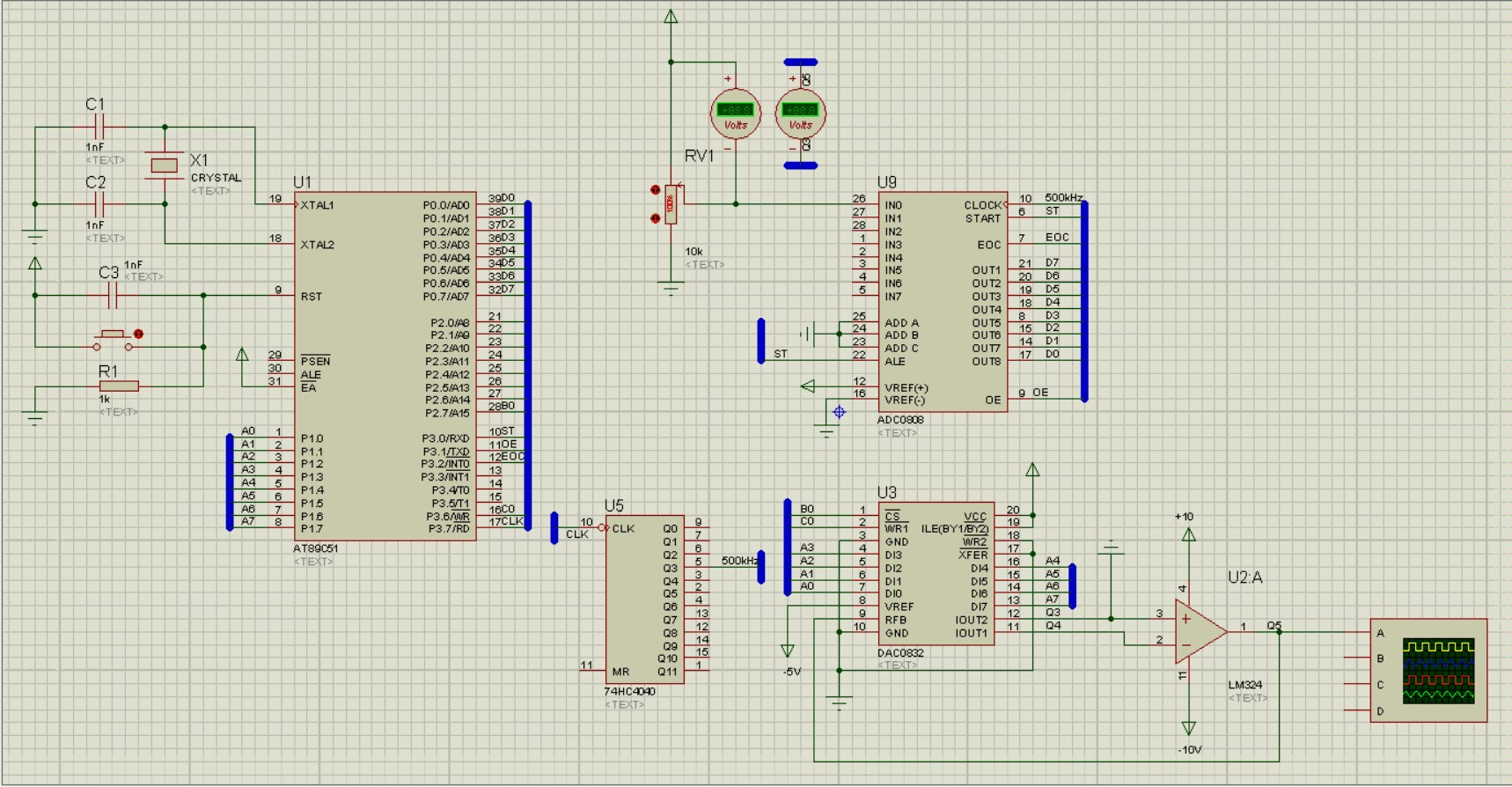

控制功能：將單片機實驗箱上的電位器W1產生0~5V電壓輸入到ADC0809的通道0，利用數字萬用表測量DAC0832輸出的電壓，看其是否隨ADC0809的輸入電壓反向變化。利用74HC4040將8MHz晶振產生的脈沖信號十六分頻后做為ADC0809的時鐘信號。
使用的主要元器件：89C51、11.0592MHz晶振、74LS373、74LS138、8MHz晶振、74HC04、74HC4040、ADC0809、DAC0832、LM741、10k電位器W1等。

結果驗證：①用示波器檢查ADC0809的時鐘頻率是否為500kHz。②旋動電位器W1產生0~+5V的電壓，用數字萬用表測量D／A的輸出是否從+5→0V變化。③使W1的輸出電壓從0V開始，以0.5V為增量，測量D/A的輸出電壓并記錄。試分析誤差產生的原因。
程序如下：
#include <reg51.h>
#include <absacc.h>
#define uchar unsigned char
#define DAC0832 XBYTE[0x7FFF]
uchar temp,i,a;
sbit ST=P3^0;
sbit OE=P3^1;
sbit EOC=P3^2;
sbit CLK=P3^7;
uchar getdata=0x0000;
void main(void)
{
      ET0=1;
      EA=1;
      TMOD=0x02;
      TH0=246;
      TL0=246;
      TR0=1;
      while(1)
      {
            ST=0;
            ST=1;
            ST=0;
            while(EOC==0){;}
            OE=1;
            getdata=P0;
            OE=0;
            temp=getdata;
            P1=temp;
            DAC0832=P1;
            }       }
void T0X(void) interrupt 1 using 0
{
      CLK=~CLK;
}

現在遇到的問題是電壓到3.95就無法繼續增加了

ID:1082140 · 發表于 2023-6-5 17:03

現在是運放那里5V的電壓調成10就差不多，可是這明顯是有問題的

ID:123289 · 發表于 2023-6-6 15:49

輸出的電壓范圍，是受運放的電源電壓的限制的。
舉例來說，運放電壓是10V，你想讓它輸出12V，是辦不到的。
同理，你需要輸出5V，運放電壓至少為……，明白了嗎？
要學會看元件手冊，如果你讀通了運放手冊，就明白了。

ID:1034262 · 發表于 2023-6-6 18:06

用了運放，那么僅僅用運放就可以實現了，帶偏置的反相輸出。

ID:883242 · 發表于 2023-6-7 00:01

有一種運放叫R2R運放。

ID:1140719 · 發表于 2024-12-21 14:58

可以問一下這個的運行結果是什么樣的嗎

ID:1140719 · 發表于 2024-12-22 02:32

mhj983 發表于 2023-6-5 17:03
現在是運放那里5V的電壓調成10就差不多，可是這明顯是有問題的

你好我可以問一下這個仿真出來的結果嗎
