24V/15A諧振電源PCB文件

ID:1019411 · 發表于 2023-6-29 17:11

直接上PCB文件，有需要的自行下載。批量驗證沒問題。

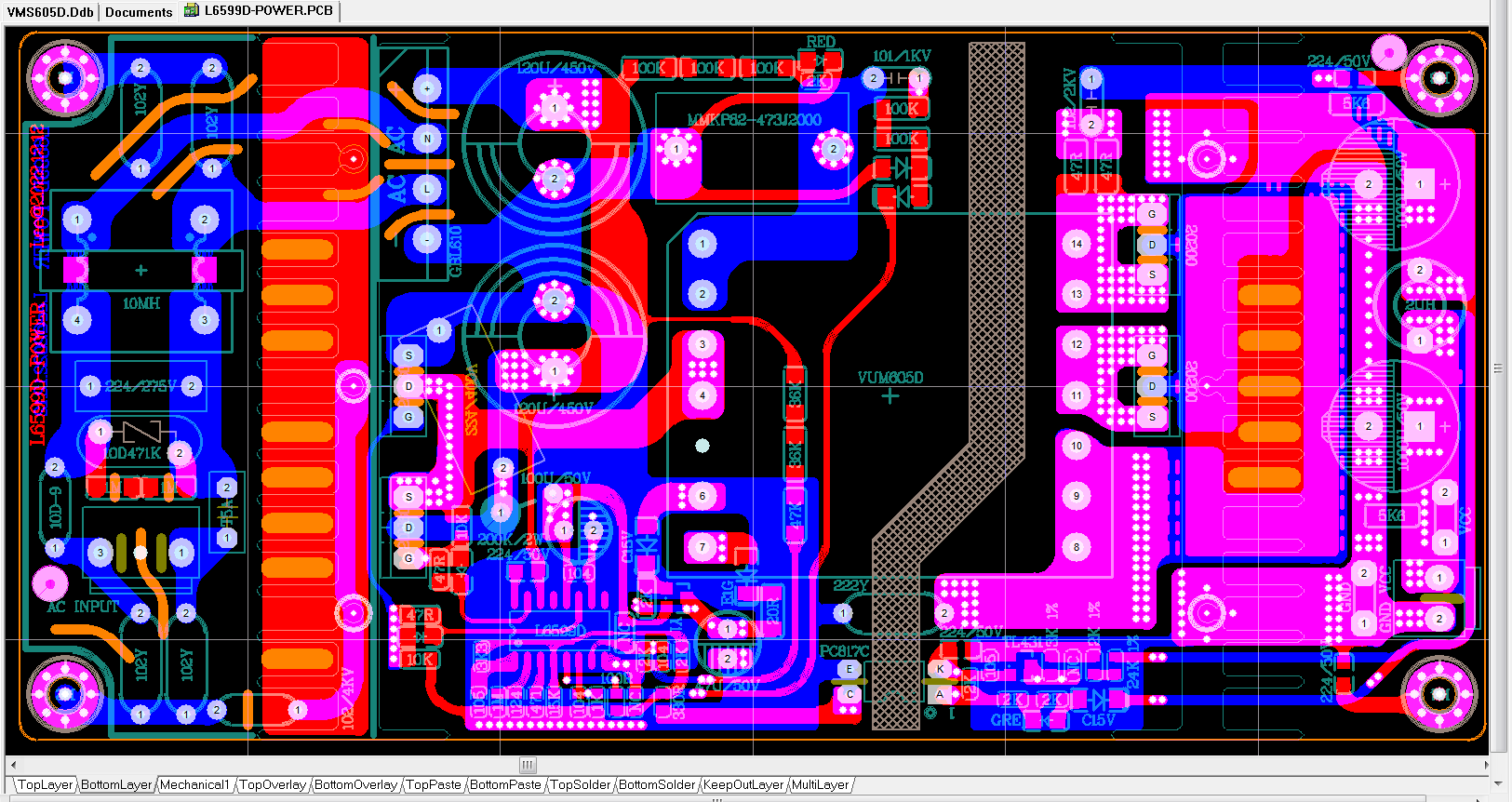

Protel畫的PCB圖如下：(51hei附件中可下載工程文件)
見2樓

ID:1019411 · 發表于 2024-9-14 09:41

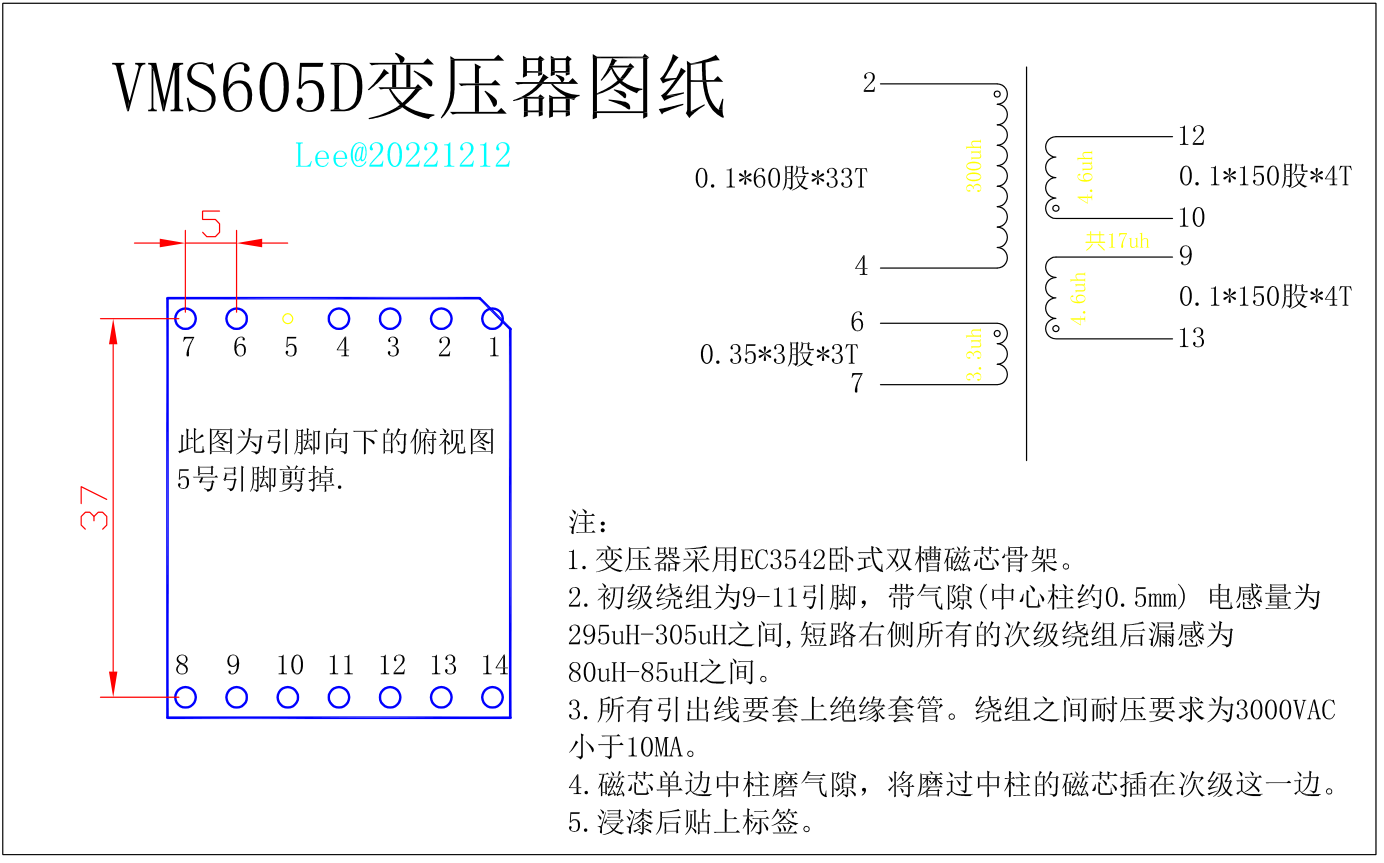

變壓器參數

ID:1019411 · 發表于 2023-6-29 17:14

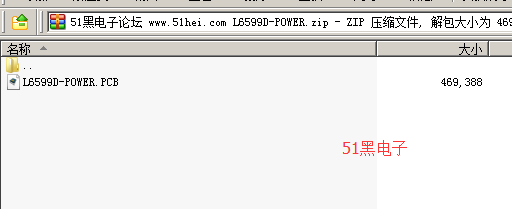

文件圖片說明

ID:673647 · 發表于 2023-6-30 11:22

謝謝分享！圖看起來很漂亮，沒原理圖？

ID:97678 · 發表于 2023-7-1 08:20

要原理圖！！！
能不能發一下。共享一下！！！

ID:162501 · 發表于 2023-7-8 14:20

還有沒有其他的呀，感謝了！

ID:495831 · 發表于 2023-7-10 09:55

樓主能提供一下變壓器資料，DIY來玩一下

ID:495831 · 發表于 2023-7-10 09:56

樓主提供一下變壓器資料，DIY玩玩

ID:397054 · 發表于 2023-7-11 16:58

僅是一塊板子有什么用。。。。。

ID:686311 · 發表于 2023-9-1 20:46

樓主提供下變壓器型號，打算DIY一個

ID:870445 · 發表于 2024-9-26 13:00

剩下一半的自己干吧
