單片機定時器對數碼管的影響

ID:1084208 · 發表于 2023-7-5 17:36

當我開一個定時器去運行數碼管的顯示時，它是可以正常顯示的，但當我開兩個定時器時，數碼管就不顯示了，我把二個定時器也試過了用4ms運行一次，數碼管也同樣不顯示，只有當屏蔽掉第二個定時器時，數碼管才能正常顯示，在第二個定時器里面我沒有放任何東西，我想知道到底是不是我結構的問題，是否有人做過數碼管的框架，如果有，請指導我一下，我現在這邊做跑步機的速度顯示，一共有三個按鍵，一個按鍵是啟動和停止，一個按鍵是速度上升，一個按鍵是速度下降。麻煩大伙幫我看看代碼，我的按鍵是ADC按鍵，然后顯示的函數都放到了main.c文件里面，顯示數碼管時我把賦值和段位選的函數分開來了，謝謝~

ID:161164 · 發表于 2023-7-5 22:21

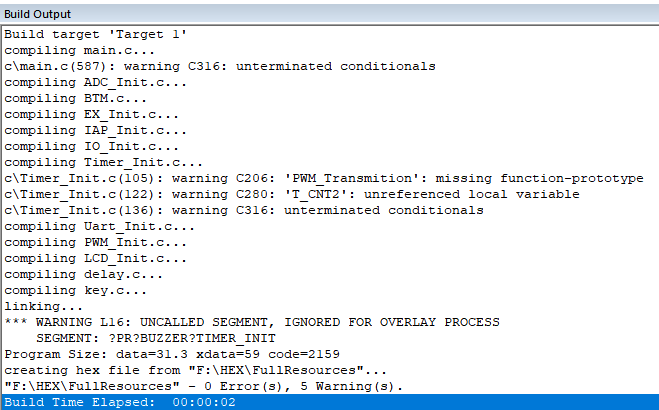

那么多警告，不先解決一下嗎？

ID:1085441 · 發表于 2023-7-6 00:05

我是盡量不用多個中斷，否則總有一些意外的問題。

ID:213173 · 發表于 2023-7-6 07:17

沒有認真讀懂別人的模板，胡亂套用當然玩不轉。

ID:1084208 · 發表于 2023-7-6 08:41

cnfloatleaf 發表于 2023-7-6 00:05
我是盡量不用多個中斷，否則總有一些意外的問題。

用兩個定時器就出現不顯示的現象，而且我還是一個定時器100us執行一次，一個定時器2ms執行一次，這樣都會影響到數碼管的顯示，想不通

ID:1084208 · 發表于 2023-7-6 08:45

lkc8210 發表于 2023-7-5 22:21
那么多警告，不先解決一下嗎？

哦哦，這些剛剛解決，都是變量定義放在那不用，現在都刪了。很奇怪，定義兩個定時器，一個定時器100us執行一次(這個放數碼管的顯示，每2ms就顯示一次，每50ms就賦值一次，這樣子人的眼睛察覺不到閃爍)，另外一個定時器2ms執行一次，但里面什么都沒放，但為什么有了這個定時器數碼管就不顯示了，這個我想不通。

ID:161164 · 發表于 2023-7-6 11:03

時間煮雨我煮魚發表于 2023-7-6 08:45
哦哦，這些剛剛解決，都是變量定義放在那不用，現在都刪了。很奇怪，定義兩個定時器，一個定時器100us執 ...

再上傳吧

ID:1085441 · 發表于 2023-7-6 13:51

時間煮雨我煮魚發表于 2023-7-6 08:41
用兩個定時器就出現不顯示的現象，而且我還是一個定時器100us執行一次，一個定時器2ms執行一次，這樣都會 ...

用2個中斷和就要考慮2個中斷會發生沖突，你可否這樣試試？在一個中斷前暫時禁止另一個中斷，等中斷結束再回復該中斷使能，看看能不能解決問題。

ID:584814 · 發表于 2023-7-6 14:47

1、據說有多個警告什么的，最好處理先；
2、一個定時器也可以定出多個時間；
3、不是每個器件都和說明書講的一樣可靠。

ID:1084208 · 發表于 2023-7-6 15:07

lkc8210 發表于 2023-7-6 11:03
再上傳吧

上傳了

ID:1084208 · 發表于 2023-7-6 15:14

lkc8210 發表于 2023-7-6 11:03
再上傳吧

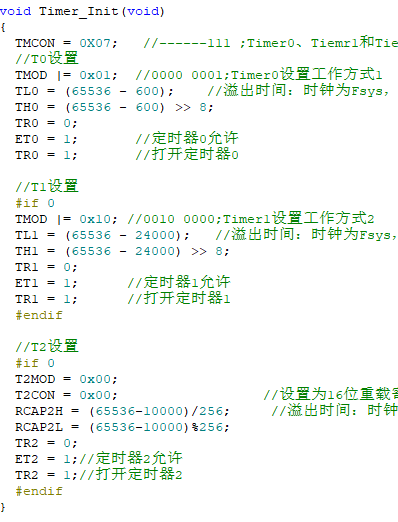

我現在把T2定時器的初始化屏蔽掉了，就是用個#if 0 #endif給他這樣屏蔽，奇怪的是，我不能刪掉T2定時器的中斷，不然數碼管就不會顯示，只有把T2定時器的中斷打開，才能讓他正常顯示，
就像下面這個
//定時器初始化
#if 0
T2MOD=0x00
T2CON=0x00
RCAP2H=（65536-10000）/256
RCAP2L=（65536-10000）%256
TR2=0
ET2=1;
TR2=1;
#endif

void timer2（void） interrupt 5 //這一個刪了數碼管就不會顯示
{

}

ID:1084208 · 發表于 2023-7-6 16:08

man1234567 發表于 2023-7-6 14:47
1、據說有多個警告什么的，最好處理先；
2、一個定時器也可以定出多個時間；
3、不是每個器件都和說明書 ...

有時候不處理會有什么情況嗎，因為我習慣不處理，都是一些變量沒有外部引用。

ID:213173 · 發表于 2023-7-6 21:02

時間煮雨我煮魚發表于 2023-7-6 16:08
有時候不處理會有什么情況嗎，因為我習慣不處理，都是一些變量沒有外部引用。

Buzzer()運行時間在中斷函數中遠遠大于中斷周期，無論如何也不至于定10us中斷吧。你叫main函數如何運行？還把極其簡單的數碼管掃描代碼寫得無比復雜，點陣屏也不至于如此。
/*****************************************************
*函數名稱：void Buzzer();
*函數功能：蜂鳴器
*入口參數：void
*出口參數：void
*****************************************************/
#if 1
void Buzzer()
{
if(beep_num)
{
beep_p = 1;
delay_ms(60);
beep_p = 0;
beep_num--;
}
else
{
beep_p =0;
}
}
#endif

/**************************************************
*函數名稱：void timer0/1/2() interrupt 1/3/5
*函數功能：定時器中斷產生方波
*入口參數：void
*出口參數：void
10us執行一次
**************************************************/
void timer1() interrupt 3
{
static unsigned char f_10us1 = 0,T_CNT = 0;
if(++f_10us1 >= 1) //10us運行一次
{
f_10us1 = 0;
f_10us = 1;
}
if(++T_CNT >= 2) //20us運行一次
{
T_CNT = 0;
Buzzer();
}

}

ID:1084208 · 發表于 2023-7-7 08:39

wulin 發表于 2023-7-6 21:02
Buzzer()運行時間在中斷函數中遠遠大于中斷周期，無論如何也不至于定10us中斷吧。你叫main函數如何運行 ...

這個delay_ms(60)不是真正的60ms，我就是在delay_ms()函數里面放個變量循環60次就跳出來了。

ID:1084208 · 發表于 2023-7-7 08:41

wulin 發表于 2023-7-6 21:02
Buzzer()運行時間在中斷函數中遠遠大于中斷周期，無論如何也不至于定10us中斷吧。你叫main函數如何運行 ...

這個蜂鳴器函數去掉跟不去掉都沒有影響，之前試過了。

ID:1084208 · 發表于 2023-7-7 08:42

wulin 發表于 2023-7-6 21:02
Buzzer()運行時間在中斷函數中遠遠大于中斷周期，無論如何也不至于定10us中斷吧。你叫main函數如何運行 ...

現在能正常顯示了，我發的這份代碼，只是不太理解T2定時器的中斷必須打開，不打開的話就會不顯示

ID:1084208 · 發表于 2023-7-7 08:52

wulin 發表于 2023-7-6 21:02
Buzzer()運行時間在中斷函數中遠遠大于中斷周期，無論如何也不至于定10us中斷吧。你叫main函數如何運行 ...

老哥如果有思路也可以跟我講講，這邊做跑步機的顯示板，因為我這邊按鍵是ADC去判斷3個按鍵按下，第一個按鍵是啟動/停止，第二個按鍵是加速，第三個按鍵是減速，我這里是把速度的賦值與數碼管的顯示分開了，如果不分開，再加上有ADC數值的判斷，這樣會導致數碼管輪詢會讓肉眼識別到，我之前試過寫到一起，就是出現了這種情況，或者會出現一種情況就是我按鍵按下去，數碼管一邊顯示另一邊不顯示，因為我按鍵那里有時候在減速和加速那里會有個延時，不讓速度突然降到0，或者按下去立馬到速度的最大值，所以我延時按下去慢慢加上去，或者慢慢減下來，但這種延時對于數碼管也有影響，寫在一起數碼管就有問題了，什么情況都可能出現，所以我就分開寫了，如果你有好的方法或者思路以及模板，也麻煩老哥推薦我，謝謝

ID:213173 · 發表于 2023-7-7 11:27

時間煮雨我煮魚發表于 2023-7-7 08:52
老哥如果有思路也可以跟我講講，這邊做跑步機的顯示板，因為我這邊按鍵是ADC去判斷3個按鍵按下，第一個按 ...

軟件都是基于硬件編寫的，你要把硬件電路發上來（至少是構思）。

ID:1084208 · 發表于 2023-7-7 11:31

wulin 發表于 2023-7-7 11:27
軟件都是基于硬件編寫的，你要把硬件電路發上來（至少是構思）。

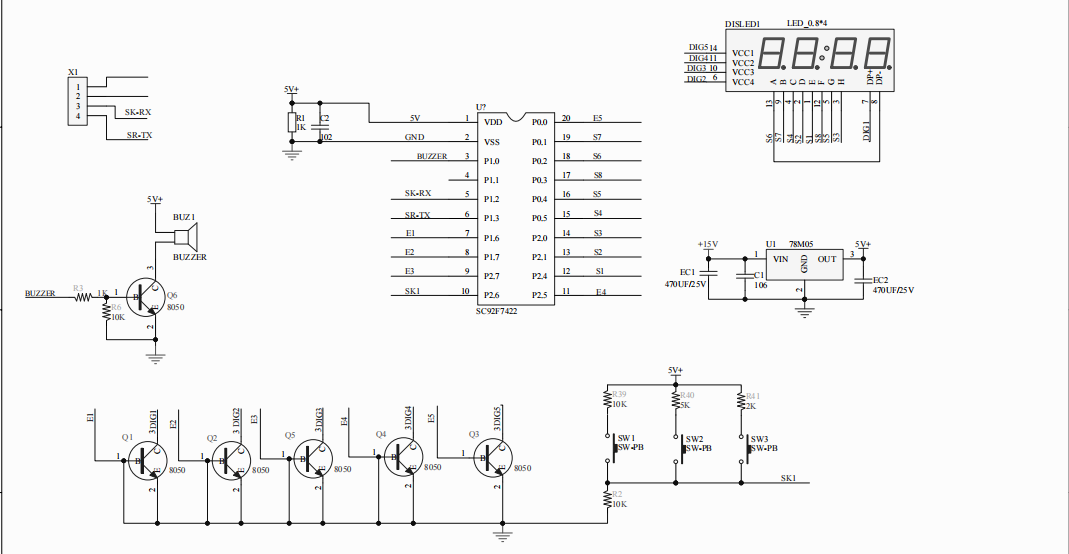

哦哦，有原理圖

ID:1084208 · 發表于 2023-7-7 13:16

wulin 發表于 2023-7-7 11:27
軟件都是基于硬件編寫的，你要把硬件電路發上來（至少是構思）。

原理圖我發出來了，有時間麻煩你幫我看看

ID:213173 · 發表于 2023-7-8 16:21

時間煮雨我煮魚發表于 2023-7-7 13:16
原理圖我發出來了，有時間麻煩你幫我看看

沒有用過賽元單片機，但51內核的單片機都差不多。在你的程序及硬件基本構架下改寫了數碼管驅動，ADC按鍵掃描，無源蜂鳴器驅動。只能作為功能演示，具體參數還得慢慢調試。電機驅動、測速及意外急停等安全措施你自己添加吧。

23.07.08.rar (31.65 KB, 下載次數: 7)

ID:1084208 · 發表于 2023-7-10 08:36

wulin 發表于 2023-7-8 16:21
沒有用過賽元單片機，但51內核的單片機都差不多。在你的程序及硬件基本構架下改寫了數碼管驅動，ADC按鍵 ...

好的，謝謝，剛剛運行下載是顯示一個0，后面我再改改

ID:1084208 · 發表于 2023-7-11 15:00

wulin 發表于 2023-7-8 16:21
沒有用過賽元單片機，但51內核的單片機都差不多。在你的程序及硬件基本構架下改寫了數碼管驅動，ADC按鍵 ...

老哥，我有個問題
就是你這份代碼的那個定時器是怎么算的
//12MHz
TL0 = 0X18 //1ms
TH0 = 0XFC
TL1 = 0X38 //200us
TH1 = 0X38

ID:161164 · 發表于 2023-7-12 13:34

時間煮雨我煮魚發表于 2023-7-11 15:00
老哥，我有個問題
就是你這份代碼的那個定時器是怎么算的
//12MHz

Timer0，16位模式：65536 - 1000us = 64536 = 0xFC18
Timer1，8 位模式：256 - 200us = 56 = 0x38
