AO3401關不斷

ID:768170 · 發表于 2023-7-7 10:38

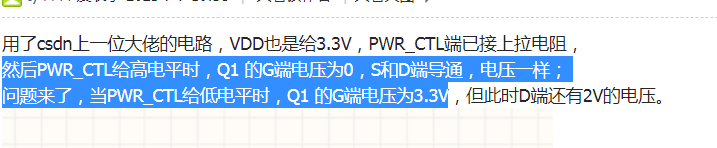

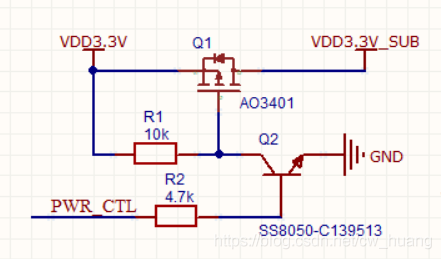

用了csdn上一位大佬的電路，VDD也是給3.3V，PWR_CTL端已接上拉電阻，
然后PWR_CTL給高電平時，Q1 的G端電壓為0，S和D端導通，電壓一樣；
問題來了，當PWR_CTL給低電平時，Q1 的G端電壓為3.3V，但此時D端還有2V的電壓。

ID:712097 · 發表于 2023-7-7 11:16

先把Q2 C極與Q1 G極之間加個1K的電阻試下。
再看下GPIO的輸出模式是什么，看起來像是驅動不足，換推挽模式試下。

ID:213173 · 發表于 2023-7-7 11:23

VDD3.3V_SUB端不能懸空，接一個10K電阻到GND試試。

ID:879348 · 發表于 2023-7-7 11:34

這個電路完全沒問題

ID:341045 · 發表于 2023-7-7 13:43

虛電,如果你感覺不爽就在D端和地間接一個1K或10K電阻.

ID:747496 · 發表于 2023-7-7 14:54

Q1的那個二極管過去的

ID:768170 · 發表于 2023-7-7 15:40

lzts88 發表于 2023-7-7 13:43
虛電,如果你感覺不爽就在D端和地間接一個1K或10K電阻.

我試過了。還是這樣，不知道是不是我的接線問題。

ID:768170 · 發表于 2023-7-7 15:43

chxelc 發表于 2023-7-7 11:16
先把Q2 C極與Q1 G極之間加個1K的電阻試下。
再看下GPIO的輸出模式是什么，看起來像是驅動不足，換推挽模式 ...

我設置的GPIO就是推挽模式，你這個方法我在別的論壇看見過，別人好像建議是去掉。

ID:384109 · 發表于 2023-7-7 15:59

R1，R2都大了吧，三極管確定完全關閉了嗎

ID:94031 · 發表于 2023-7-7 16:26

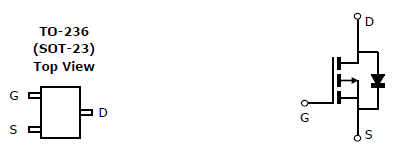

是否AO3401極性接錯了：

ID:768170 · 發表于 2023-7-7 17:08

xuyaqi 發表于 2023-7-7 16:26
是否AO3401極性接錯了：

剛又查看過電路了，極性沒接錯。

ID:768170 · 發表于 2023-7-7 17:16

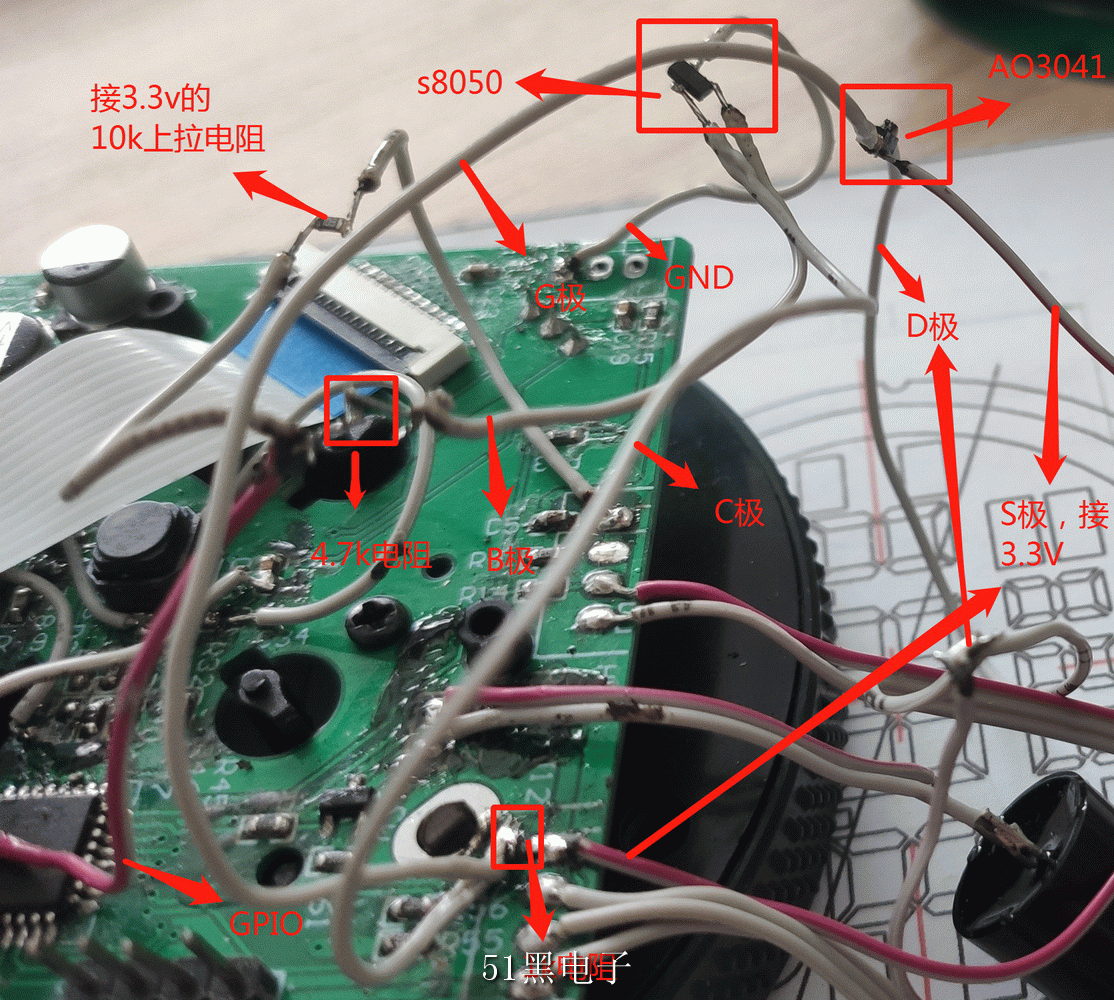

試過了VDD3.3V_SUB接10k電阻到GND，結果還是一樣，也可能是我接線問題（我直接在板子上用導線把這個電路飛出來的，可能不穩定？）

ID:768170 · 發表于 2023-7-7 17:23

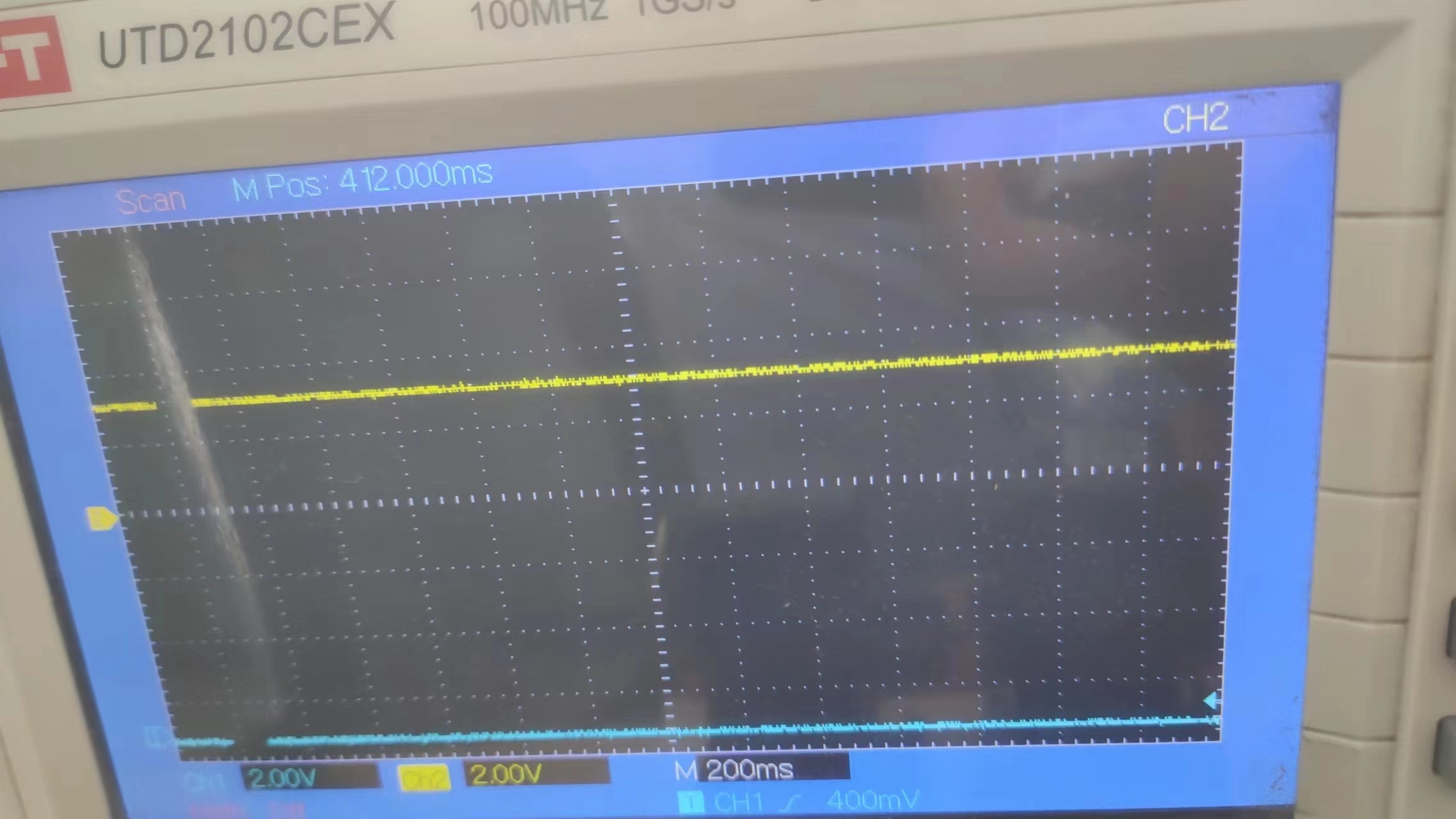

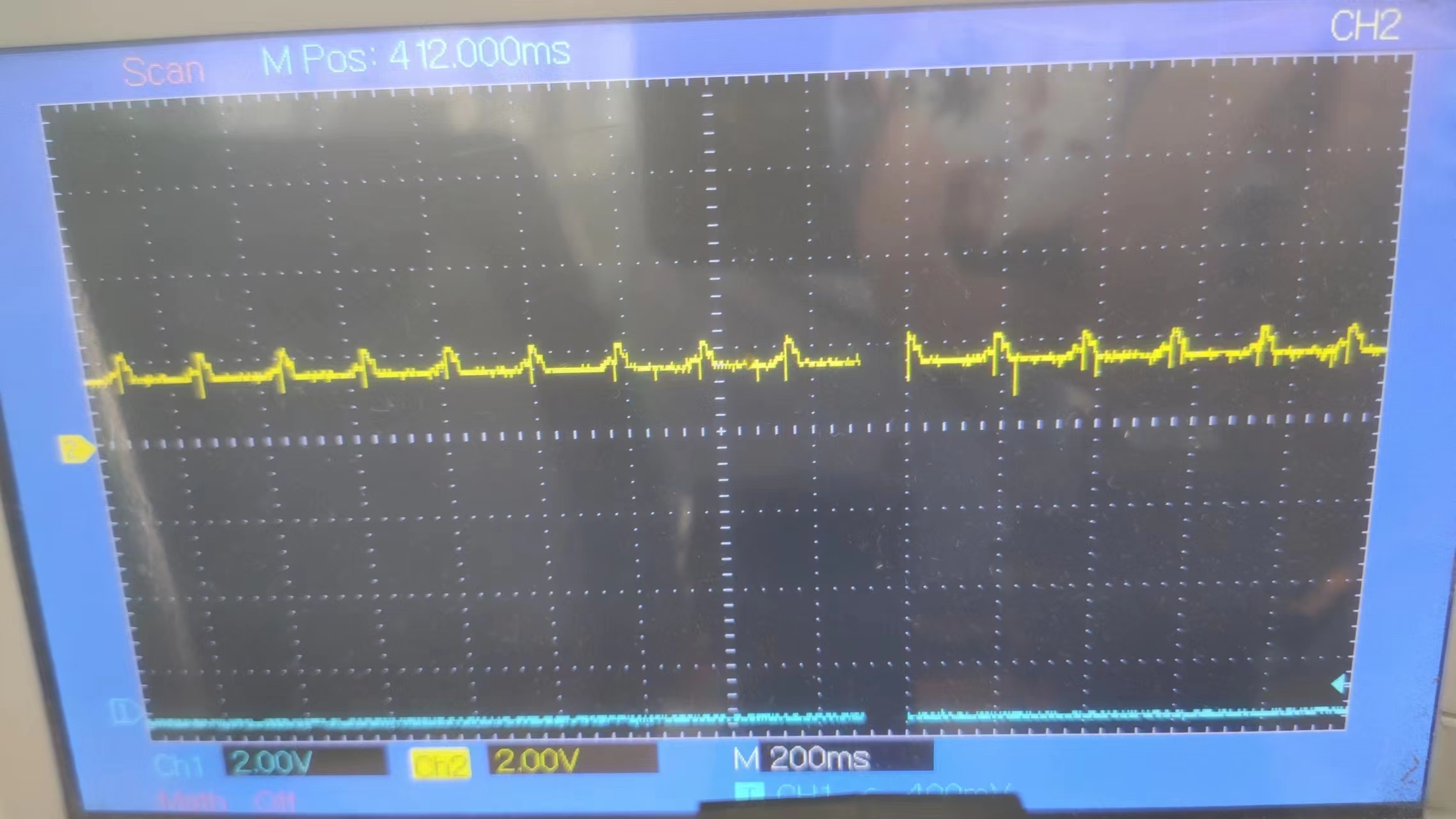

下面第一個圖是導通時，VDD3.3V_SUB的波形；第二個圖是沒導通時，VDD3.3V_SUB的波形。

ID:320306 · 發表于 2023-7-7 17:54

R1變成100K R2變成20R應該就好了建議試試

ID:61207 · 發表于 2023-7-7 21:53

這樣就沒有問題，自己對照改一下

ID:884147 · 發表于 2023-7-7 21:54

這個是P溝道的，Q1截止完全靠R1，所以R1要小，或并接一個小電容

ID:883810 · 發表于 2023-7-7 23:44

mtdzok 發表于 2023-7-7 21:54
這個是P溝道的，Q1截止完全靠R1，所以R1要小，或并接一個小電容

MOS管是電壓控制器件，R1換成100K ,單片機控制端開啟強推挽模式驅動Q2 ,還不行就把Q2去掉，理論上MOS截止?fàn)顟B(tài)，輸出0V

ID:401564 · 發表于 2023-7-7 23:53

電路是對的
這跟單片機端口設置是沒有關系的
只要你G極的電壓是跟VDD一樣的是3.3V,輸出并聯一個10K的電阻,輸出還有2V電壓
要么是你MOS管用錯了
要么是你電路焊錯了

ID:884147 · 發表于 2023-7-8 00:17

huagq8888 發表于 2023-7-7 23:44
MOS管是電壓控制器件，R1換成100K ,單片機控制端開啟強推挽模式驅動Q2 ,還不行就把Q2去掉，理論上MOS ...

正是因?yàn)槭请妷嚎刂疲琑1換為100K,Q2截止時柵極輸入阻抗很高容易受干擾，所以R1要小才對。其實正像你說的那樣Q2是多余的

ID:946795 · 發表于 2023-7-8 08:34

R1 R2 4.7K，Q2 C極再串

ID:217230 · 發表于 2023-7-8 08:53

Y_G_G 發表于 2023-7-7 23:53
電路是對的
這跟單片機端口設置是沒有關系的
只要你G極的電壓是跟VDD一樣的是3.3V,輸出并聯一個10K的電阻 ...

單片機IO口輸出一般有4種模式，只有設置成推挽模式，才能驅動三極管

ID:291668 · 發表于 2023-7-8 09:06

電流功耗不大的話，直接用個模擬開關就行了。 MOS管和PNP三級管的作用一樣，只是反應更快一些。如果沒有深度飽和，就是沒有完全工作在開關狀態，R1阻值弄小點試試。

ID:768170 · 發表于 2023-7-8 09:15

R1的10k改成了1K，結果還是一樣。

ID:768170 · 發表于 2023-7-8 10:14

找到原因了，好像是V_USB接的負載上有電流灌回來了，才導致V_USB不導通時還有電壓

ID:401564 · 發表于 2023-7-8 12:04

huaqiang766 發表于 2023-7-8 08:53
單片機IO口輸出一般有4種模式，只有設置成推挽模式，才能驅動三極管

驅動個毛線,人家都說了,AO3401的G極電壓是3.3V了,這就說明,樓主的IO設定是對,根本就不需要再去折騰單片機方面的東西了
再說了,沒有說驅動三極管是一定要強推挽的,只要有幾u(yù)A的電流,三極管就B極就能導通了,拉低一個10K電阻的電壓,不需要什么大電流的,傳統8051輸出就不需要上拉,也能拉低

ID:217230 · 發表于 2023-7-8 13:36

Y_G_G 發表于 2023-7-8 12:04
驅動個毛線,人家都說了,AO3401的G極電壓是3.3V了,這就說明,樓主的IO設定是對,根本就不需要再去折騰單片機 ...

你做過項目沒有？有沒有實戰過？紙上談兵誰都會，你自己用傳統8051接線實測一下

ID:217230 · 發表于 2023-7-8 13:44

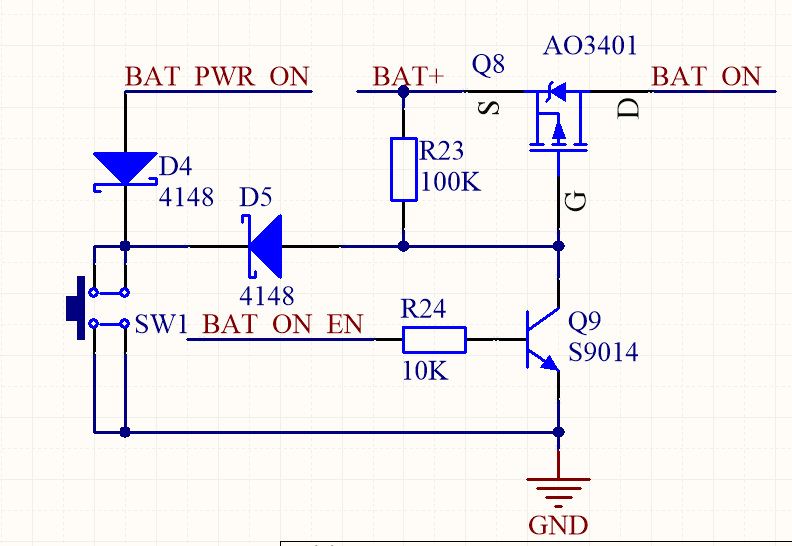

前幾天剛做的開關機電路，硬件和軟件都是我設計的，分享給大家

ID:401564 · 發表于 2023-7-8 15:42

huaqiang766 發表于 2023-7-8 13:36
你做過項目沒有？有沒有實戰過？紙上談兵誰都會，你自己用傳統8051接線實測一下

我肯定試過呀,理論上行得能,實際上我也焊過,肯定是可以的
你要是不信,可以自己焊一個驗證一下就知道了,這個東西它是有一個絕對結果,我不需要你來認同,只要我焊過,知道它能行就行
你跟樓扯什么單片機IO干嘛呢?看這一段描述
高電平時,G極電壓是0V
低電平時,G極電壓是3.3V

這說明什么?說明單片機端口已經正確的設置了,你還去扯什么IO設置的?
這就說明,單片機已經可以正常驅動三極管了
至于我的能力,不在這個問題的范圍內,不討論

ID:217230 · 發表于 2023-7-8 17:47

不在一個頻道，你贏了

ID:217230 · 發表于 2023-7-8 17:58

Y_G_G 發表于 2023-7-8 15:42
我肯定試過呀,理論上行得能,實際上我也焊過,肯定是可以的
你要是不信,可以自己焊一個驗證一下就知道了, ...

提IO模式只是善意的提醒樓主，這里設置有沒有問題，你就一根筋

萬一IO口設置不對，三極管狀態不穩定，是不是會影響輸出？
上前年做的項目用的是老版的89C52 , IO口用4.7K和10K都無法驅動三極管，因?yàn)殡娏魈×耍詈髶Q個MOS驅動的，有實測 ，現在項目都用新款STC

ID:401564 · 發表于 2023-7-8 18:29

huaqiang766 發表于 2023-7-8 17:58
提IO模式只是善意的提醒樓主，這里設置有沒有問題，你就一根筋
萬一IO口設置不對，三極管狀態不 ...

1,就樓主這個電路,不會,你所謂的'善意的提醒樓主'只會把別人引出更多的問題,只會浪費別人的時間
因?yàn)?已經說明了高低電平的狀態了,如果是不穩定,它就不是3.3V了
2,我沒有說89C52能驅動什么東西,我只告訴你:它可以通過三極管把10K電阻的電平拉到低電平,這是一定可以的
但我沒有說它能驅動什么東西,我只討論跟這個問題相關的知識
你實測不行,那是其它電路,不是拉低10K的電路而已
注意重點,"拉低10K電阻的電平",也就是說這個電路中的Q1的G極電平,能拉低

ID:217230 · 發表于 2023-7-8 19:07

Y_G_G 發表于 2023-7-8 18:29
1,就樓主這個電路,不會,你所謂的'善意的提醒樓主'只會把別人引出更多的問題,只會浪費別人的時間
因?yàn)?已 ...

多的不說，就樓主這個電路，拉低有什么用，我要的是高電平推，你用89C52推個試試，看看三極管能不能導通，能不能把G極拉低，你有實測過嗎？

ID:401564 · 發表于 2023-7-10 09:31

huaqiang766 發表于 2023-7-8 19:07
多的不說，就樓主這個電路，拉低有什么用，我要的是高電平推，你用89C52推個試試，看看三極管能不能導 ...

能,我需要跟你爭,我知道結果就行
"多的不說，就樓主這個電路，拉低有什么用"
你這話說的,更扯
拉低G極電平,Q1導通
位高G極電平,Q2截止
人家明明描述了電路的結果,證明單片機端口設置是對的了
你卻多事,叫人家什么端口模式的,浪費人家時間

ID:752974 · 發表于 2023-7-11 08:37

樓上諸位都沒錯，這種開關電路不是理想的開關，即MOS關斷時不是完全的斷開，只是呈現一個較大的阻抗，這個阻抗與負載阻抗分壓，就出現了樓主的現象。

ID:521990 · 發表于 2023-7-11 09:43

huaqiang766 發表于 2023-7-8 13:44
前幾天剛做的開關機電路，硬件和軟件都是我設計的，分享給大家

BAT_PWR_ON起什么作用

ID:94031 · 發表于 2023-7-11 09:51

munuc_w 發表于 2023-7-11 08:37
樓上諸位都沒錯，這種開關電路不是理想的開關，即MOS關斷時不是完全的斷開，只是呈現一個較大的阻抗，這個 ...

樓主已找到原因，“找到原因了，好像是V_USB接的負載上有電流灌回來了，才導致V_USB不導通時還有電壓”。

ID:217230 · 發表于 2023-7-13 00:07

Y_G_G 發表于 2023-7-10 09:31
能,我需要跟你爭,我知道結果就行
"多的不說，就樓主這個電路，拉低有什么用"
你這話說的,更扯

一根筋

ID:647261 · 發表于 2023-7-13 09:31

樓主這個問題我也遇過，后端負載是接到LCD上的，結果LCD端的電路又會倒灌回來，現象就是看起來MOS怎么也關不斷，關了也有比3.3V稍低的電壓存在
查清電路后，才明白這個關不斷的原因，理論上和實際分析了，不影響使用，后面就沒折騰了
