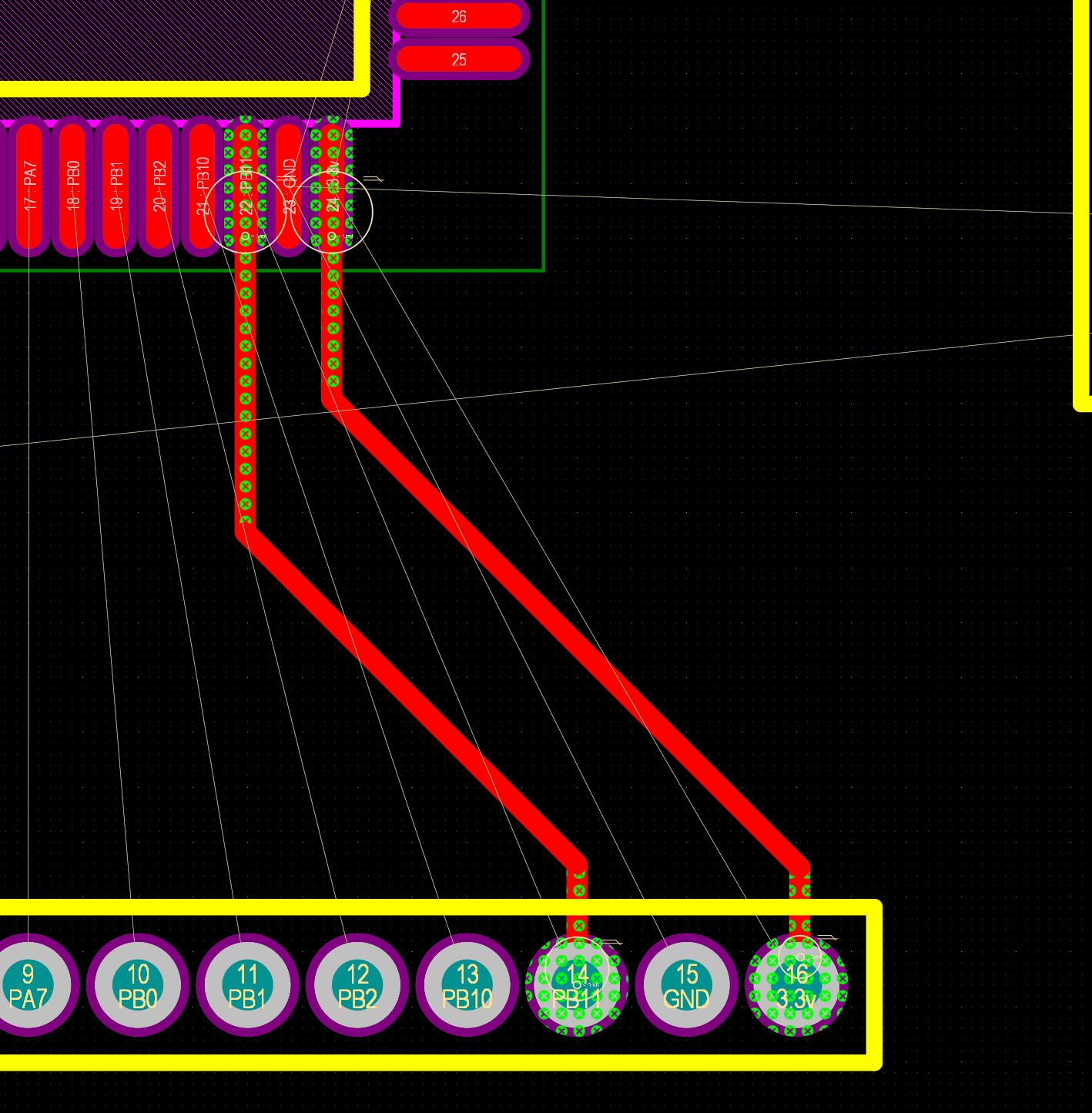

小白在線提問，為什么AD PCB布線會顯示這樣啊?

ID:1087455 · 發表于 2023-7-11 10:02

有沒有人幫忙解答一下，剛開始接觸

ID:474386 · 發表于 2023-7-12 08:43

應該是PCB規則限制沒設置好。報錯了。比如，線寬線距屬性那些。

ID:69038 · 發表于 2023-7-12 09:12

你畫的線沒有網絡

ID:752974 · 發表于 2023-7-12 16:21

按需要修改改線間距規則。

ID:855733 · 發表于 2023-7-12 19:26

你可以放大錯誤部分看看報錯原因，無非就是樓上說的兩點：線與焊盤的間距與規則不符合；網絡不正確。大概率是間距不對，去規則里面修改一下間距就好了，把間距改小即可。設計-規則快捷鍵 DR

ID:798572 · 發表于 2023-7-13 08:46

設置規則里的最小距離或線寬最大值超出就會報錯提示你，把規則改一下就可以

ID:592807 · 發表于 2023-7-13 09:12

網絡不同

ID:189206 · 發表于 2023-7-13 16:51

你的連接線帶有網絡，而且跟這些引腳網絡不一樣

ID:428759 · 發表于 2023-7-13 18:04

你走線不要用L命令，用W

ID:636210 · 發表于 2023-7-14 08:21

有死區隔離了，布線過不去。可以增加布線層，減小線寬，增加過孔和跨線。
