PCB電源走線,能不能走直角?

ID:709761 · 發表于 2023-7-12 08:33

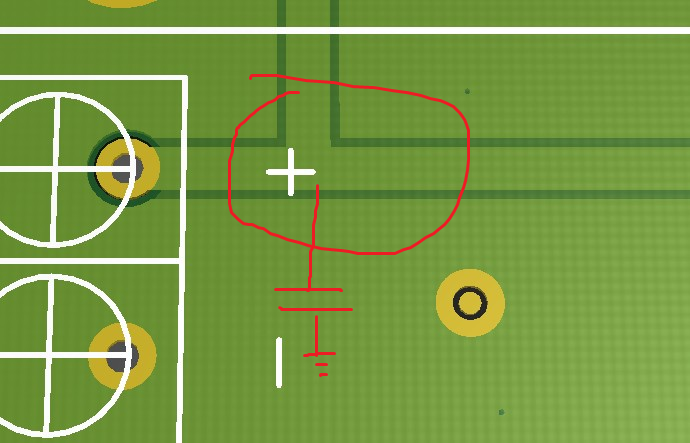

直角對高頻信號有影響，是不是意味著電源走直角，可以對電源紋波有衰減，在直角處加濾波電容，是不是濾波效果更好

ID:94031 · 發表于 2023-7-12 15:11

如果是電源走直角沒有問題，在直角處加濾波電容，不存在濾波效果更好。

ID:1085441 · 發表于 2023-7-12 16:09

如果不是高頻信號，關系不大

ID:291668 · 發表于 2023-7-12 16:16

影響不大。一般來說走45度角要好一些。

ID:155507 · 發表于 2023-7-12 19:26

對于電源走線，使用直角走線是可以的，并且在某些情況下可以提供更好的濾波效果。以下是一些相關考慮：

1.電源紋波抑制：在電源走線中使用直角可以增加電源線的長度，從而增加了電源線的電感。這有助于提供一定的電源紋波抑制。此外，在直角處添加濾波電容可以進一步降低電源線的紋波噪聲。

2.濾波電容的位置：在電源走線的直角處放置濾波電容可以更有效地抑制紋波噪聲。這是因為在直角處存在較高的電流密度，濾波電容可以更接近電源點和負載點，提供更好的濾波效果。

3.布局和連續地：在設計電源走線時，還需要考慮電源線和地線的布局和連續性。直角走線可以幫助更好地布局電源線和地線，并確保它們的連續性，減少電流回路的長度。

需要注意的是，盡管直角走線在電源走線中可以提供一些濾波效果，但它并不是唯一的解決方案。其他技術，如使用降噪濾波器、地面平面設計、分離模擬和數字地面等，也可以用于電源紋波抑制。具體的設計應根據電源系統的要求、布局限制和電路特性來選擇合適的方法。

最重要的是，在進行任何電源線設計和濾波方案時，應進行適當的電磁兼容性 (EMC) 測試和仿真，以確保設計的可靠性和性能符合要求。

ID:517951 · 發表于 2023-7-13 08:31

就算是信號線, 遇到這種必須在線路中間分叉的, 也走這種直角也是沒問題的.
