STC89C52單片機啟動文件STARTUP.A51怎么修改IO 上電為低電平

ID:1063563 · 發表于 2023-8-4 01:04

STC89C52啟動文件STARTUP.A51怎么修改IO 上電為低電平，默認是IO口上電復位是高電平，我需要一上電就是低電平，不改硬件電路，只改STATRUP.A51文件可以嗎，請大家指導一下怎么改啟動文件的IO口初始值。

ID:213173 · 發表于 2023-8-4 06:59

STC89C52的IO口默認上電復位是高電平。不可更改。STC15系列部分型號的部分管腳可以在下載選項中選擇上電復位低電平。STC8系列上電復位默認是高阻，可以軟件設置低電平。

ID:712097 · 發表于 2023-8-4 07:54

設置IO為雙向IO，上電賦值為0試試。

ID:752974 · 發表于 2023-8-4 08:38

51系列上電或復位后硬件IO口默認的就是高電平，需要低電平的話，只能在上電后做的第一件事就是處理IO口。放在啟動文件里也是這樣的。

ID:123289 · 發表于 2023-8-4 09:07

不可以改成低電平，需要你另想辦法。

ID:635055 · 發表于 2023-8-23 13:32

技術手冊指導輸出硬件下拉10K電阻，驅動高電平時設置推挽輸出

ID:883242 · 發表于 2023-8-23 14:47

不可以。51單片機要求RESET撤銷前XTAL引腳有若干時鐘才能復位內部寄存器（軟件不可見），撤銷RESET后軟件才可以執行讓IO口變低電平，唯一解決方案是換用某些缺省IO口為高阻態的擴展型51單片機，基本型號這個問題無法解決。

ID:879348 · 發表于 2023-8-23 16:22

加100歐姆電阻，之后代碼配置強推輸出

ID:624769 · 發表于 2023-8-23 17:01

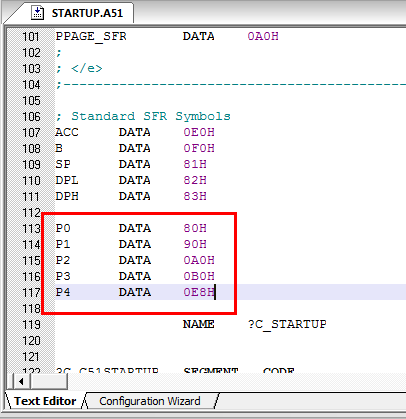

打開 startup.A51 找到寄存器定義處定義需要修改默認值的總線地址。如圖：

找到 STARTUP1: 標簽，在下面添加 IO初始值的代碼。
用MOV指令定義整個總線8個IO的電平狀態，用CLR指令將單獨一個IO改為低電平。如圖：

注意，此方法，雖然比起在 C語言 Main 程序里修改電平狀態 要快很多，屬于上電后未進行初始化就在第一之間變更電平狀態。但是，依然屬于上電后修改電平狀態，依然無法完全避免電平的跳動。

ID:879348 · 發表于 2023-8-24 09:43

188610329 發表于 2023-8-23 17:01
打開 startup.A51 找到寄存器定義處定義需要修改默認值的總線地址。如圖：

沒用的，依然在上電復位的一段時間高電平
