LOTO示波器實測過壓保護芯片LP5300工作效果

ID:412156 · 發表于 2023-8-9 14:48

過壓保護電路是電子產品設置中經常要用到的，以前都是用分立元件搭的各種經典電路，最近LOTO虛擬示波器客戶推薦了一款很便宜的集成的過壓保護芯片LP5300，體積很小，使用簡單，外接兩個電容就可以了，下圖是它的典型應用電路：

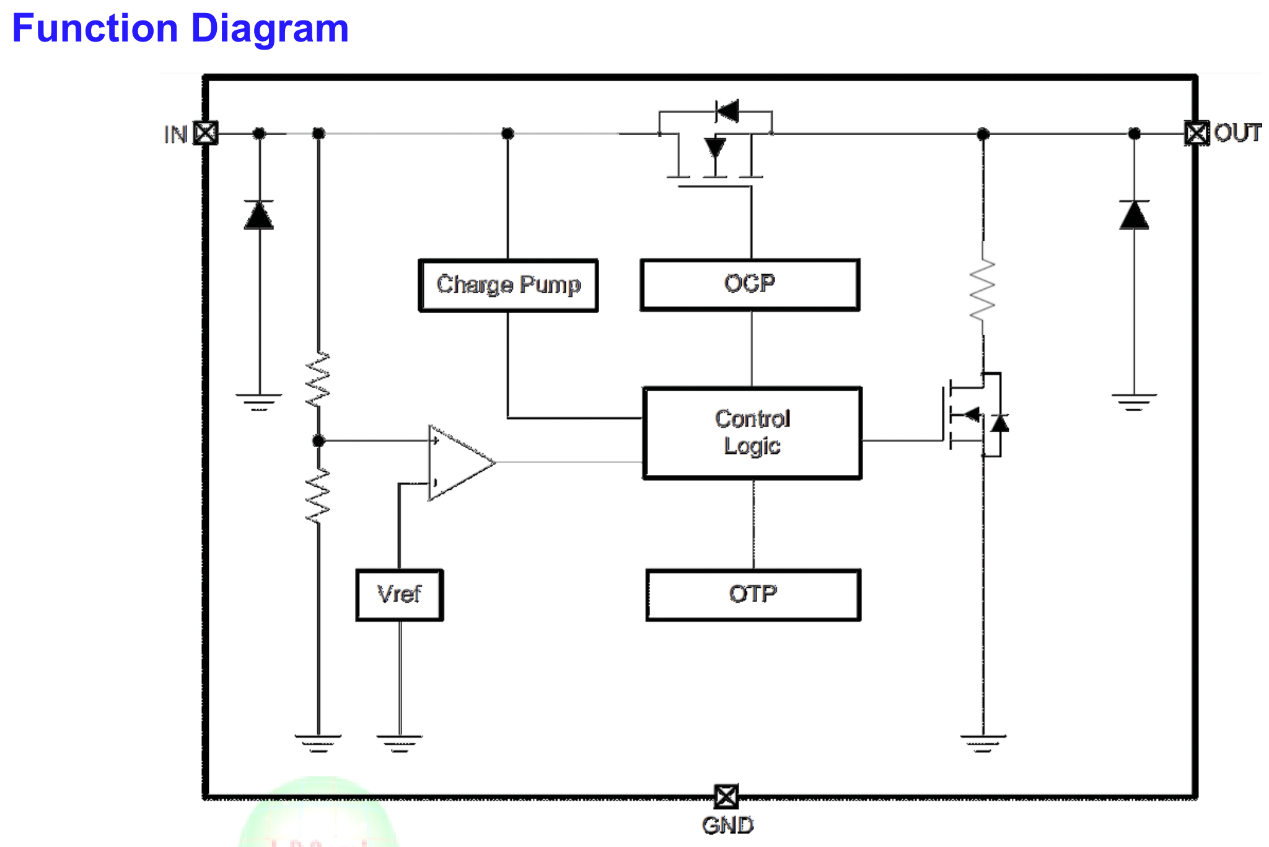

下圖是它的功能框圖：

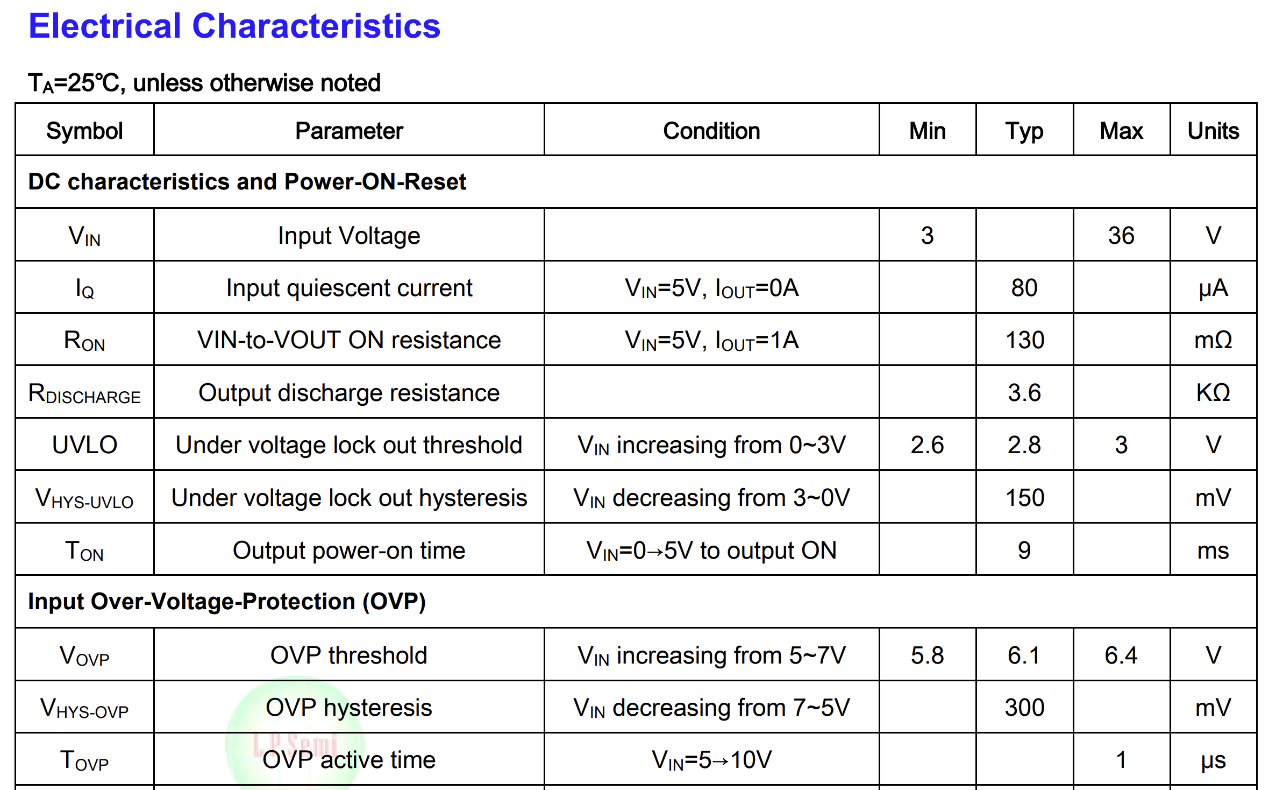

主要的電氣參數：

我們使用LOTO示波器實測這個芯片的過壓保護效果。整體接線如下圖所示：

上圖使用的是OSCA02系列的示波器，帶寬35M，我們使用一個通道，通過示波器探頭接在LP5300的輸出端，檢測過壓保護芯片的輸出電壓波形。輸入端我們使用一個可調的數字電源，我們測試給定不同的電壓輸入情況下，過壓保護的芯片輸出的電壓波形。

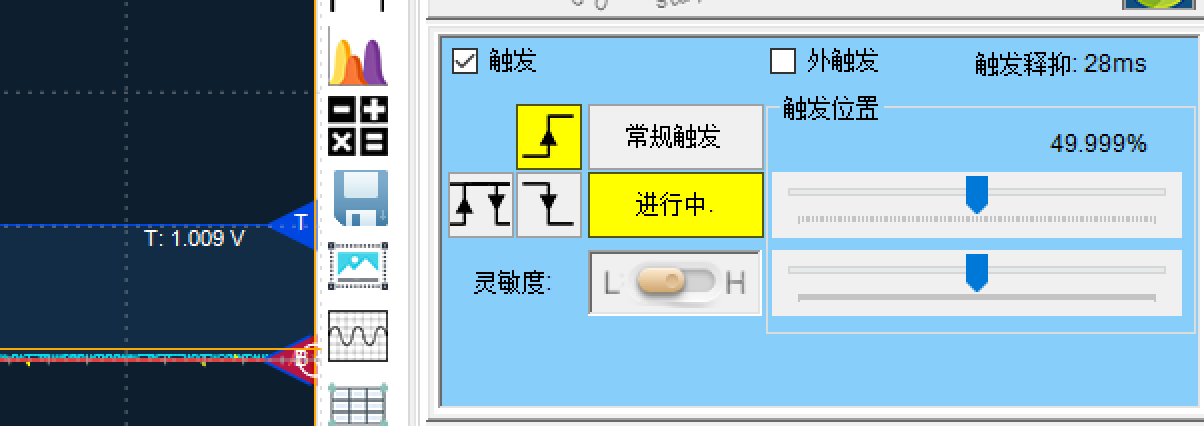

我們可以使用LOTO示波器的單次觸發功能，把觸發電平設置在1V左右，上升沿觸發，時間檔位使用1mS。

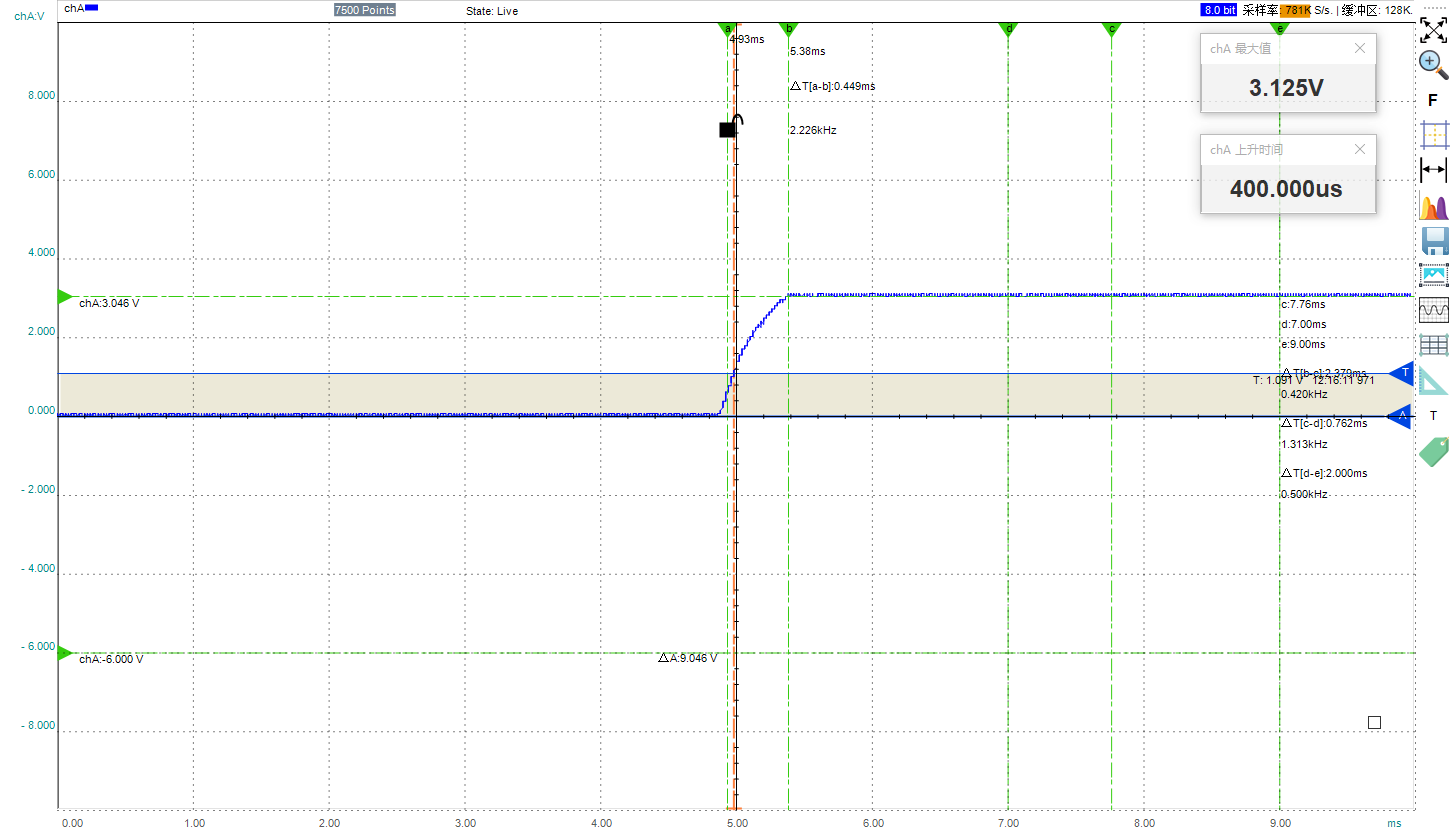

上圖所示，我們外加3V左右的電壓輸入，按動開關瞬間的觸發波形。電源電壓被開關接通，經過了LP5300在輸出端400微秒內從0電壓上升到了3.1V的最高電壓，最終穩定在3V。

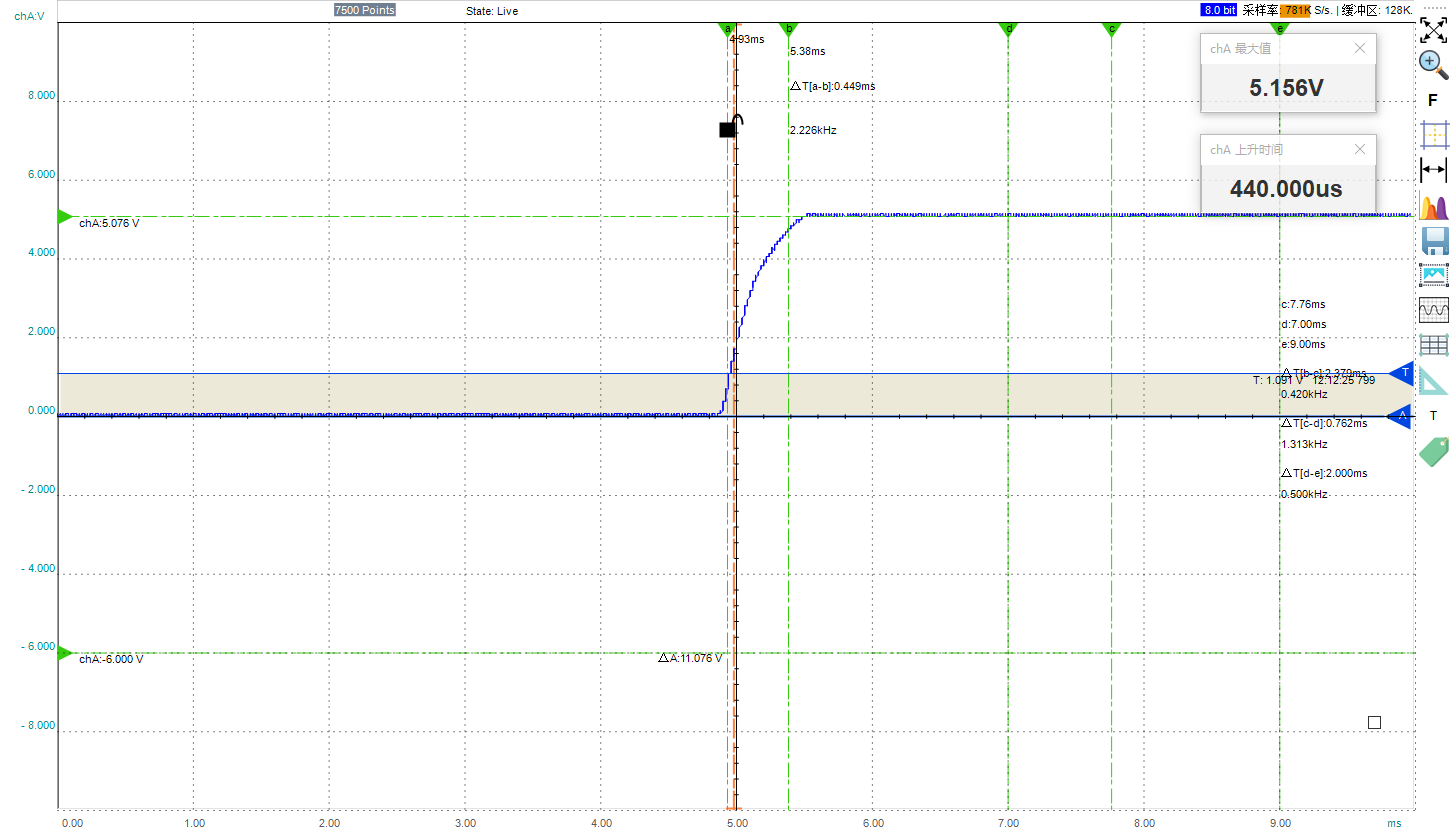

上圖所示，我們外加5V左右的電壓輸入，按動開關瞬間的觸發波形。電源電壓被開關接通，經過了LP5300在輸出端440微秒內從0電壓上升到了5.1V的最高電壓，最終穩定在5V。

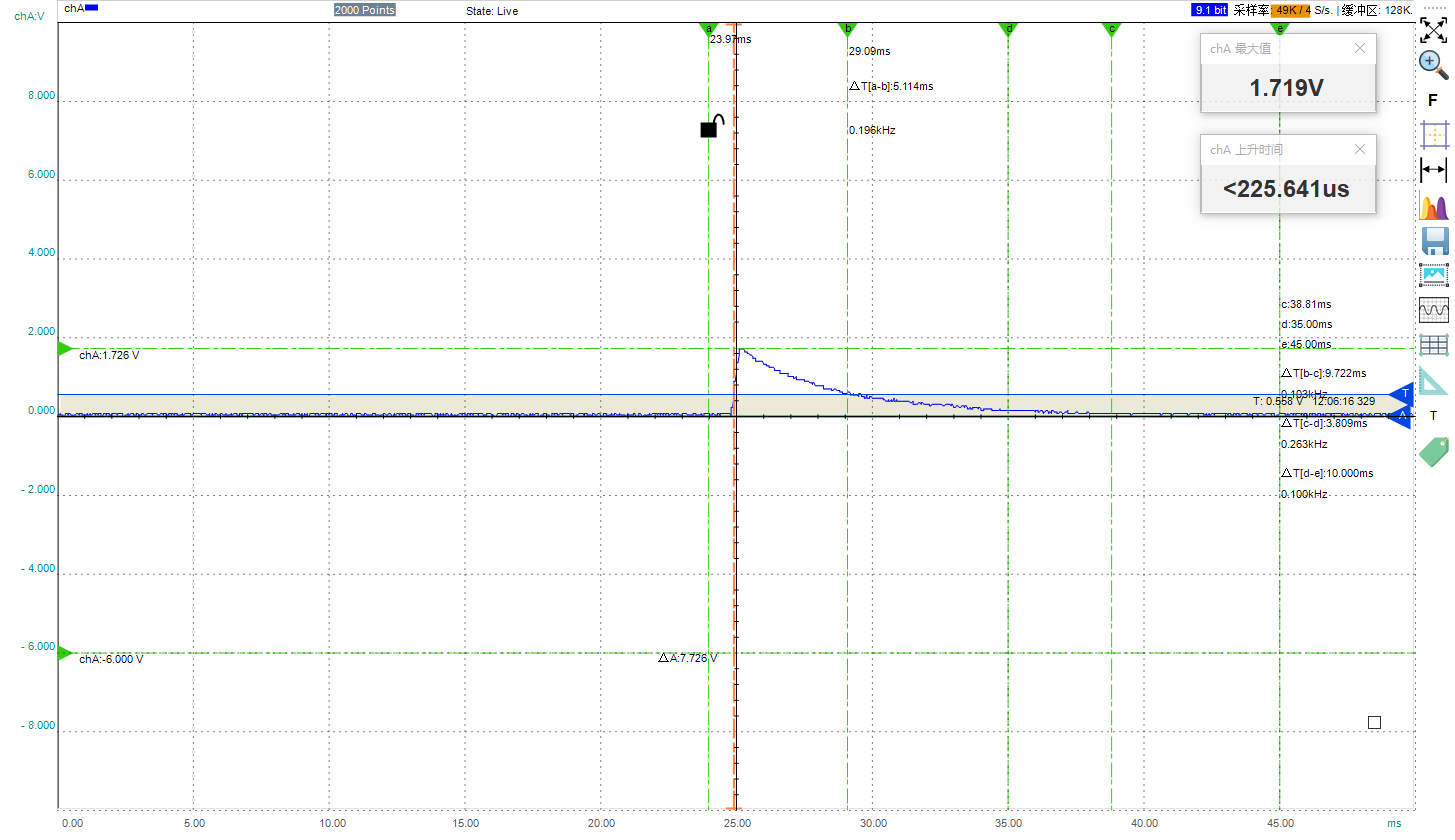

上圖所示，我們外加6V左右的電壓輸入，按動開關瞬間的觸發波形。電源電壓被開關接通，經過了LP5300在輸出端從0電壓上升到了1.72V的最高電壓就不繼續升高了，反而觸發了保護，最終降回了0V。從而實現了過壓保護。

實際測試發現只要輸入電壓高于5.85V左右，這個LP5300芯片就會啟動保護，把輸出斷開，效果還可以。

整個測試過程我們錄制了視頻，需要的話可以觀看：
