220VAC轉12VDC，25W功率時壓降0.4V左右正常嗎？

ID:1090949 · 發表于 2023-8-10 15:15

網上找了個12V電源適配器，由于沒有合適電阻，基準電壓那里的調節電阻R12用了10K，實際無負載輸出12.9V接2A負載時電壓12.5V，25W，這個壓降正常嗎

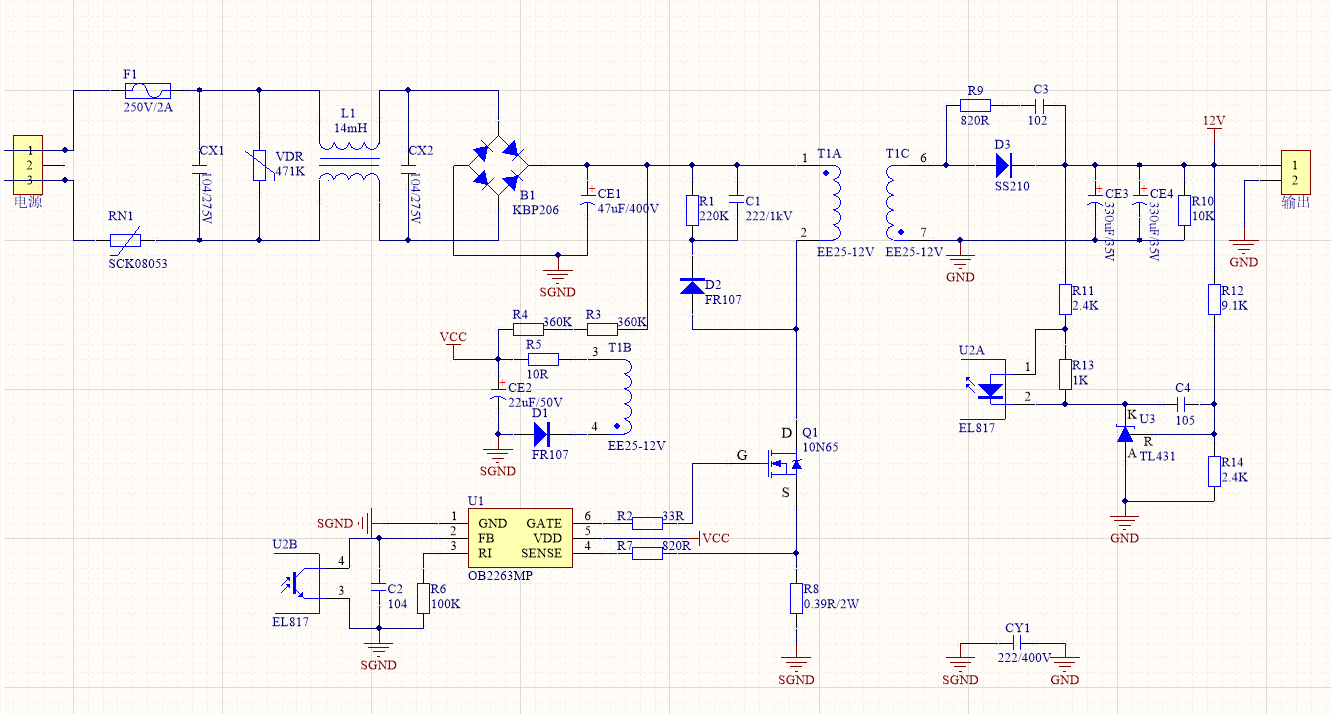

原理圖

變壓器規格

ID:57657 · 發表于 2023-8-10 16:24

具體壓降與PCB布線、銅厚、電阻功率等有關，是否正常建議咨詢3C認證等部門。

ID:1085441 · 發表于 2023-8-10 16:38

我看明緯的12V/25W電源，輸出電壓范圍是±1%。

ID:56665 · 發表于 2023-8-10 17:08

負載調整率3%也是可以的。

ID:1079566 · 發表于 2023-8-10 17:16

有的是限制于EI鐵瓷芯的大小, 輸出功率有限, (功率輸出余量不大), 超過一定輸出功率,輸出電壓會明顯下降.

也許是輸出電流大,紋波變大, 測量的電壓變小.
或以試試輸出端, 加大電容容量.

ID:883242 · 發表于 2023-8-10 18:18

如果你在R12↑和R14↓這兩個管腳間測出來電壓降低0.4V，那絕對不正常，應該是一點兒都不會變。

如果你在負載側測出帶載后電壓降低0.4V，那再正常也不過了，你的電線就是電阻這是別人的腳后跟都知道的常識。

ID:123289 · 發表于 2023-8-11 10:40

這個正常，當你用示波器查看電壓時，用交流放大一下，你會發生波形是跟隨負載變化的。
