簡易示波器(老劉愛搗鼓)程序圖流程分解，簡單易懂

[復制鏈接]

電梯直達

跳轉到指定樓層

樓主

ID:636442 發表于 2023-8-15 23:44 | 只看該作者 |只看大圖回帖獎勵

回帖獎勵

|倒序?yàn)g覽 |閱讀模式

學習分析原代碼引用：
這個程序初次看，還是很難理解的。
為了方便理解，我把程序用流程圖的方向梳理出來。
這樣更容易理解和學習。

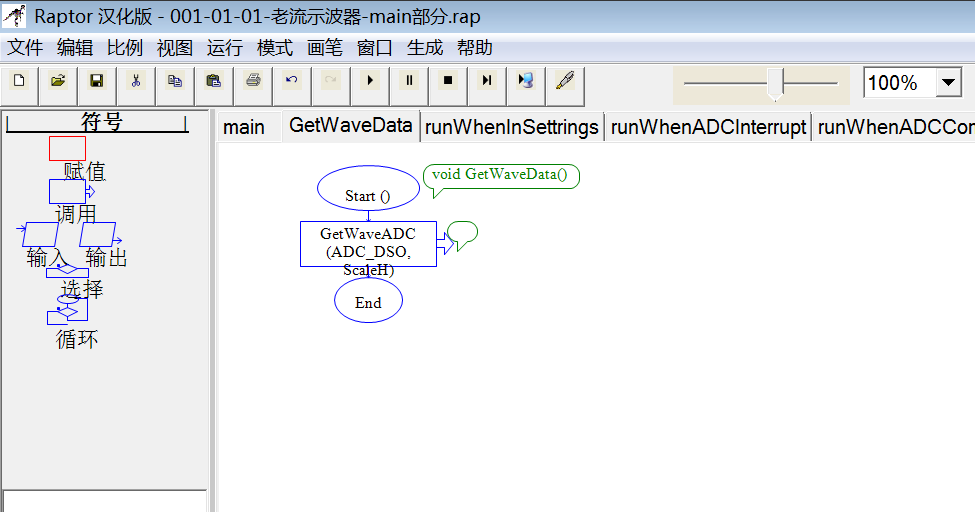

用Raptor軟件來做流程梳理
有些文字和符號很難錄入所以，與原代碼有所差異。
但，流程示圖，邏輯流程應該是通順的。

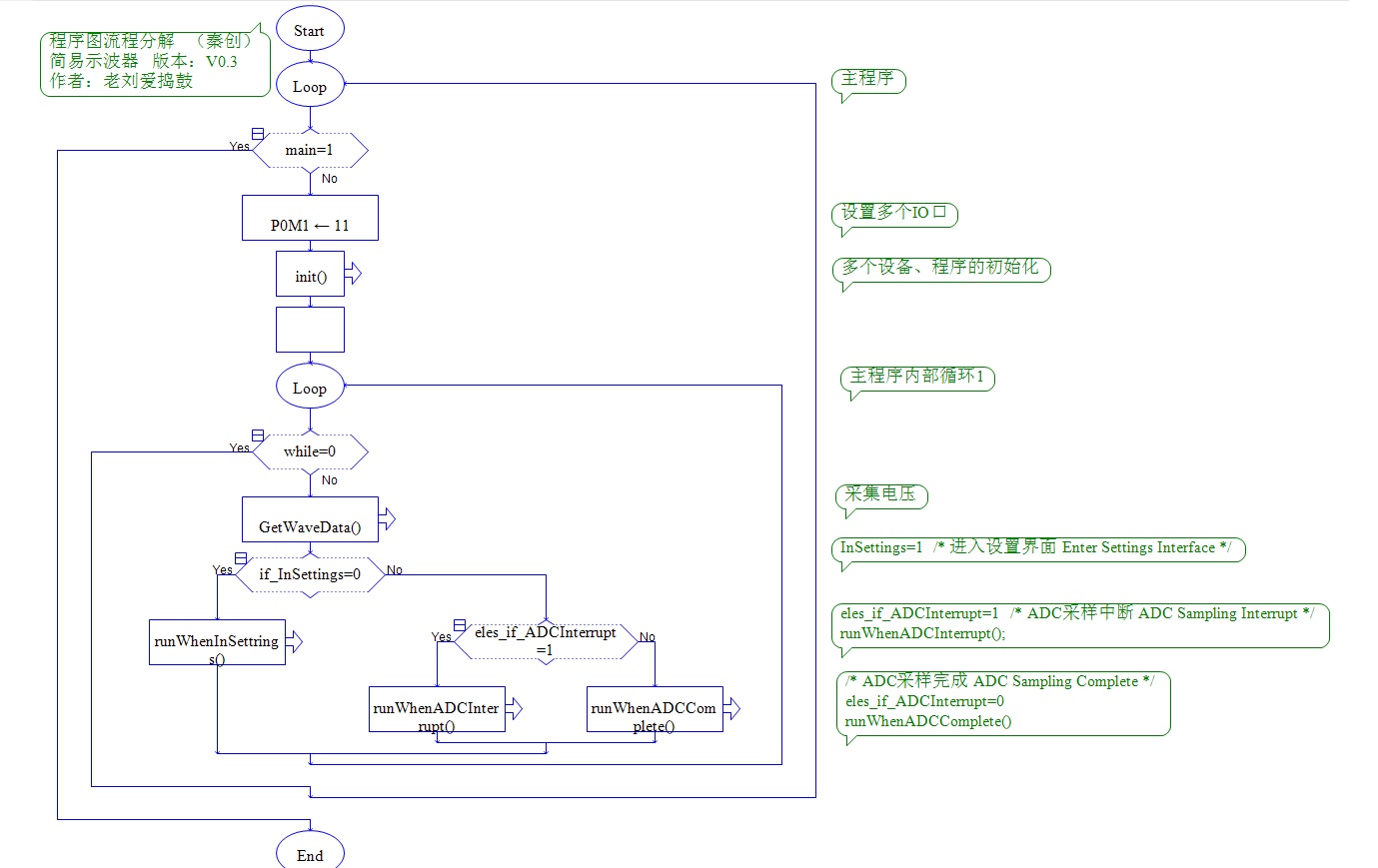

main.c

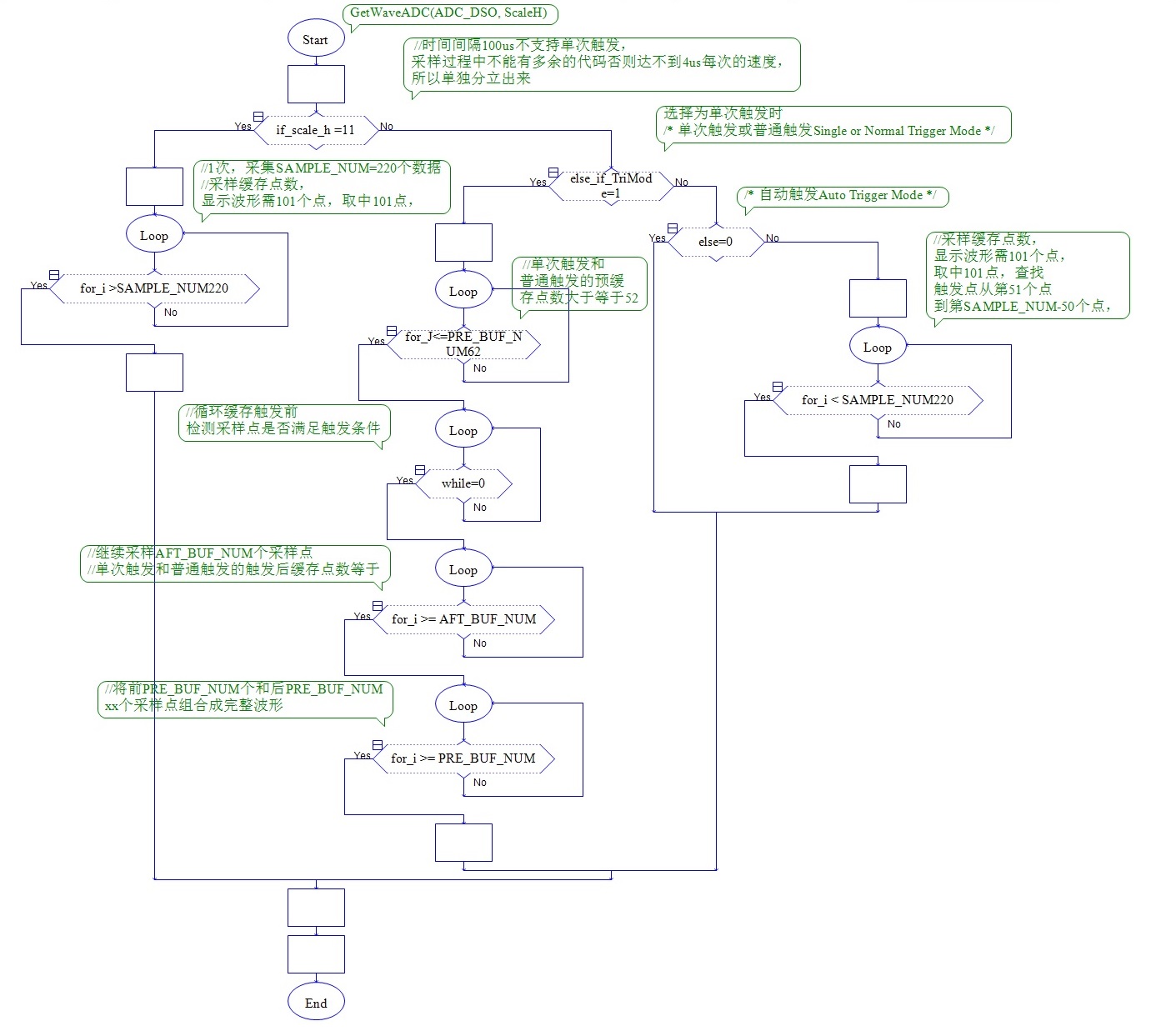

GetWaveADC(ADC_DSO, ScaleH)

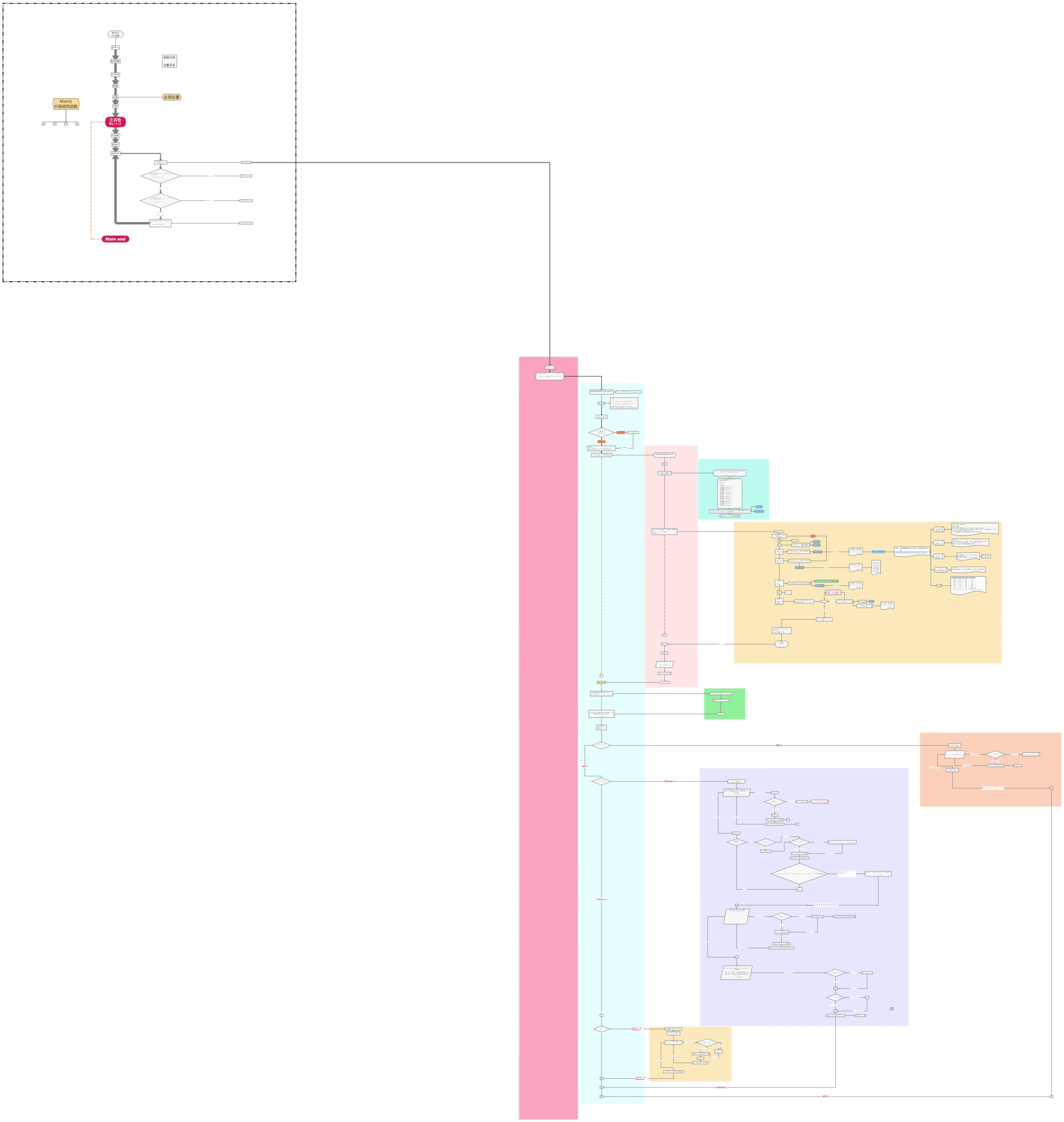

main.c + GetWaveADC(ADC_DSO, ScaleH)
整體圖，由于太大，導出來不是很清晰。
后面，再想法子導出清晰的圖來。

評分

參與人數 1	黑幣 +50	收起理由
admin	+ 50	共享資料的黑幣獎勵！

查看全部評分

分享到: QQ好友和群 QQ空間 騰訊微博 騰訊朋友

收藏1 淘帖0 頂0 踩0

回復

使用道具舉報

沙發

ID:276663 發表于 2023-8-16 09:19 | 只看該作者

Raptor軟件看著不錯啊

回復

使用道具舉報

板凳

ID:983641 發表于 2023-8-20 09:11 | 只看該作者

這分析程序的方法好。

回復

使用道具舉報

地板

ID:1081388 發表于 2023-8-23 14:35 | 只看該作者

我做了這個示波器有顯示但不繪制波形 LZ能幫助分析一下嗎

回復

使用道具舉報

5^#

ID:433219 發表于 2023-8-24 19:32 | 只看該作者

（用Raptor軟件）好久沒搞過做流程梳理了。。。都不記得以前用的什么軟件做過
