LED電路Multisim仿真不亮問題

ID:709761 · 發表于 2023-8-17 09:44

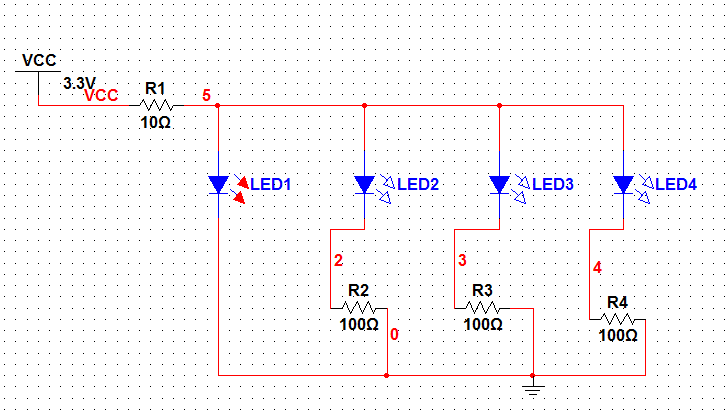

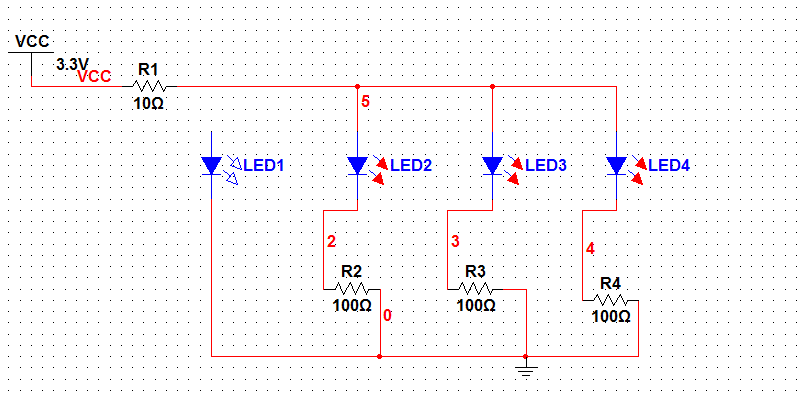

為什么LED1亮，其他都不亮

ID:1089167 · 發表于 2023-8-17 11:16

從內阻角度分析是當LED1導通以后，LED1的電壓把后面并聯的LED串電阻兩端的電壓給鉗位住了，而鉗位電壓不足以點亮后面LED，如果你把LED1下面也串100R，就可以同時全部點亮

ID:935795 · 發表于 2023-8-17 11:17

電流直接通過LED1拉到大地啦

ID:1017036 · 發表于 2023-8-17 11:26

也可以從電流角度來考慮，led1流過的電流明顯大于led2/3/4/5經過的電流。幾個led規格都是一樣的話，經過led2/3/4/5的電流不足

ID:647261 · 發表于 2023-8-17 11:31

也不能說不亮吧
LED1把其他幾組的電壓限制住了，其他幾組LED多了個100歐姆電阻分壓
這樣本身LED上的電壓就低了，通過的電流就小了
所以，在實際使用中，100歐下，可能是微亮狀態
要完全不亮，需要再加大電阻，實際要看LED的啟動電壓

ID:712097 · 發表于 2023-8-17 11:35

實際電路有可能是LED1亮，其它微亮。仿真沒有體現出來。
這就是個并聯分流的問題，沒加電阻的LED1分得的電流最多，其它幾個電流分得少，所以微亮或不亮。

ID:1038657 · 發表于 2023-8-17 16:53

LED1兩端電壓量一下是不是1.2V左右，這種情況下，其他并聯支路是不是也是1.2V，但是其他支路有100Ω分壓，達不到亮的電壓閾值

ID:1038657 · 發表于 2023-8-17 16:54

LED1的電壓量一下是不是1.2V，如果是的話其他支路的電壓也是1.2V，但是其他支路還有電阻分壓，所以LED2、LED3、LED4兩端電壓達不到1.2V，所以不亮

ID:69038 · 發表于 2023-8-17 17:05

LED2、3、4的電流被LED1旁路了，且端電壓比LED1更低，不能說不亮只能說比LED1暗很多~~

ID:1084825 · 發表于 2023-8-17 17:19

其他LED被串聯的電阻分壓了，電壓不足以驅動其正常工作
