Altium Designer畫原理圖,如何批量更換地的符號?

ID:709761 · 發表于 2023-9-2 10:54

好像只能一個一個改。

ID:69038 · 發表于 2023-9-2 14:24

如果你會批量操作，這些都是小兒科了：
右鍵點擊要修改的對象，“選擇相同的。。�！�，確認ok,"修改屬性"，確認ok..就4個步驟而已。

ID:712097 · 發表于 2023-9-2 14:44

1、在右下角SCH標簽點左鍵，勾選SCH Inspector。
2、在要修改的地符號上點擊右鍵，選擇Find Similar Objects，在彈出的對話框中Object Kind欄最右側，把Any改成Same，點擊OK，這樣就選中所有同一類型的地符號。然后在SCH Inspecto欄的Power Object Style項中選擇你需要的地符號即可。

ID:709761 · 發表于 2023-9-2 15:03

chxelc 發表于 2023-9-2 14:44
1、在右下角SCH標簽點左鍵，勾選SCH Inspector。
2、在要修改的地符號上點擊右鍵，選擇Find Similar Objec ...

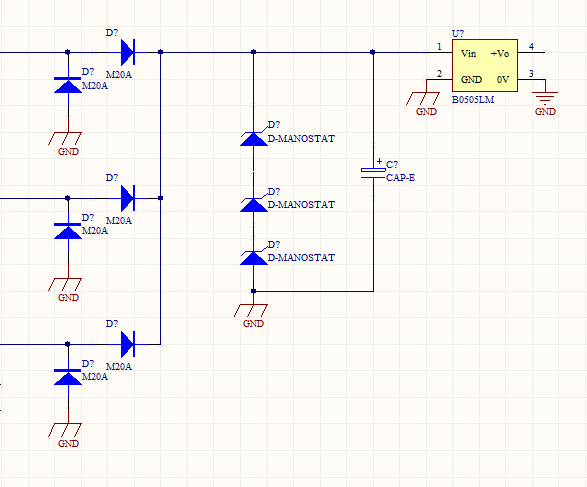

圖中兩種GND圖標，只全選其中一種批量修改
