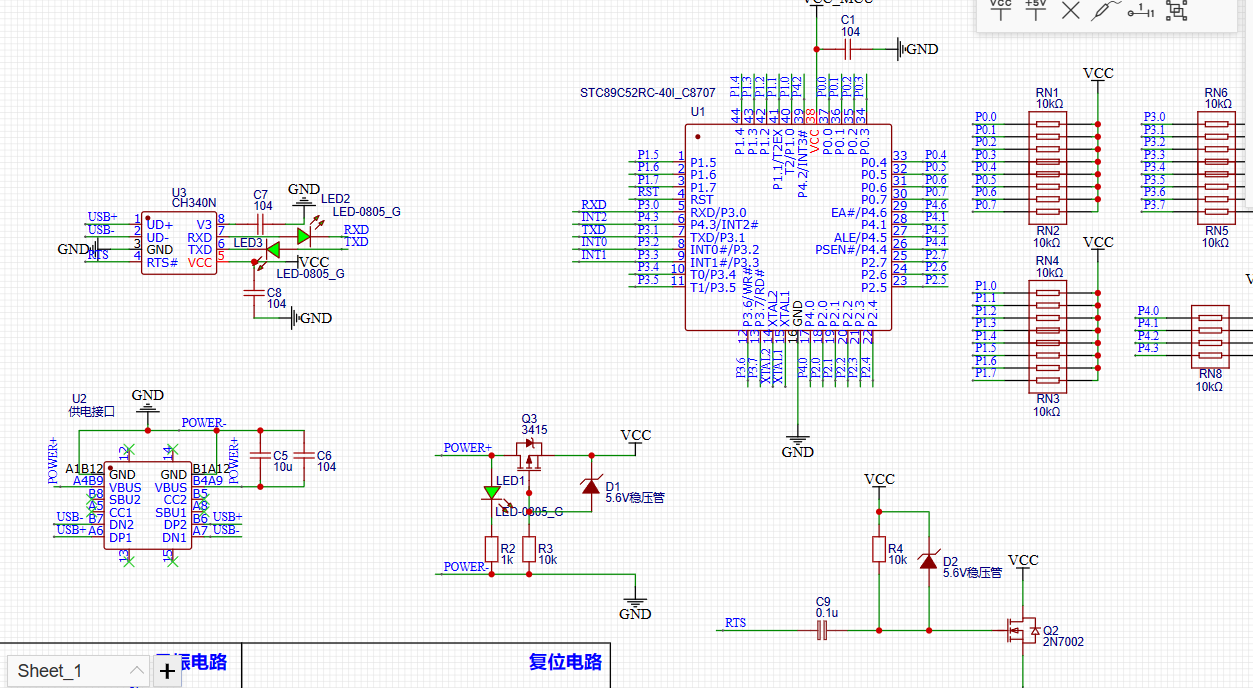

CH340N電腦無法識別附電路原理圖

ID:1094292 · 發表于 2023-9-22 21:10

電腦無法識別，打上了官網的驅動，買的CH340G模塊能正常識別。

ID:796531 · 發表于 2023-9-23 09:17

你PCB上A8 旁邊USB+有個pin沒連吧

ID:1094028 · 發表于 2023-9-23 11:27

1，2個面的引腳編號不要混用，就是AD+,AD-接CH340，BD+,BD-連接AD+/AD-。
2,設置為阻抗90歐進行布線，盡量等長
3，建議CC1,CC2加上5K1的電阻
4，建議退耦電容的負極也就近接芯片的負極

ID:1071654 · 發表于 2023-9-23 11:57

U3 CH340N:
樓主是CH340N TXD接STC89C52的TXD CH340N RXD接STC89C52的RXD
這個位置應該接錯了
另外，CH340N的RXD二極管可以不用，上200R電阻即可。

ID:69038 · 發表于 2023-9-23 15:11

CH340N電腦無法識別,要么芯片壞，要么驅動裝錯、沒裝，要么USB到340的線沒通、接錯。自己對照分析一下就找到原因了。

ID:687292 · 發表于 2023-9-23 15:25

1. CC1 CC2 （A5 B5管腳）分別通過5.1K電阻接地，保證連接時，Type-C口輸出+5V，而不是其它高壓(對于帶快充功能的C口而言)；

ID:687292 · 發表于 2023-9-23 15:26

1. CC1、CC2(對應管腳A5 B5)應該各自通過5.1K電阻接地，確保 Type-C口只能輸出+5V電壓；

ID:687292 · 發表于 2023-9-23 15:29

1. CC1、CC2(對應管腳A5 B5)應該各自通過5.1K電阻接地，確保 Type-C口只能輸出+5V電壓；2. CH340N的電壓不要用系統內的電源，而要采用C口輸出的+5V電源；3. CH340N與MCU，如果采用的兩種不同的電壓，兩者之間的信號連接還要注意避免電壓差造成芯片損壞。

ID:1094292 · 發表于 2023-9-24 22:10

alanhappy1973 發表于 2023-9-23 15:29
1. CC1、CC2(對應管腳A5 B5)應該各自通過5.1K電阻接地，確保 Type-C口只能輸出+5V電壓；2. CH340N的電壓不 ...

Type-C口輸出5.14伏電壓，我把芯片供電和C口電源短接了，設備管理器還是檢測不到，所以說是電壓過高的問題嗎

ID:1010435 · 發表于 2023-9-25 14:26

ch340的RX應該接單片機的TX P31 ，340的TX接單片機的RX P30

ID:1094292 · 發表于 2023-9-25 15:21

我把C口和芯片電源接在一起了，CC也加了5.1K電阻下拉到地，測了下，USB到芯片的通路是通的，所以說是芯片壞了？

ID:1091661 · 發表于 2023-9-29 17:57

重裝驅動試試，要選CH340的

ID:491875 · 發表于 2023-9-29 22:00

VCC,3V3腳的去耦電容也很重要，看看有沒有虛焊�？梢栽谠O備管理器里查看一下有沒有未識別的設備
