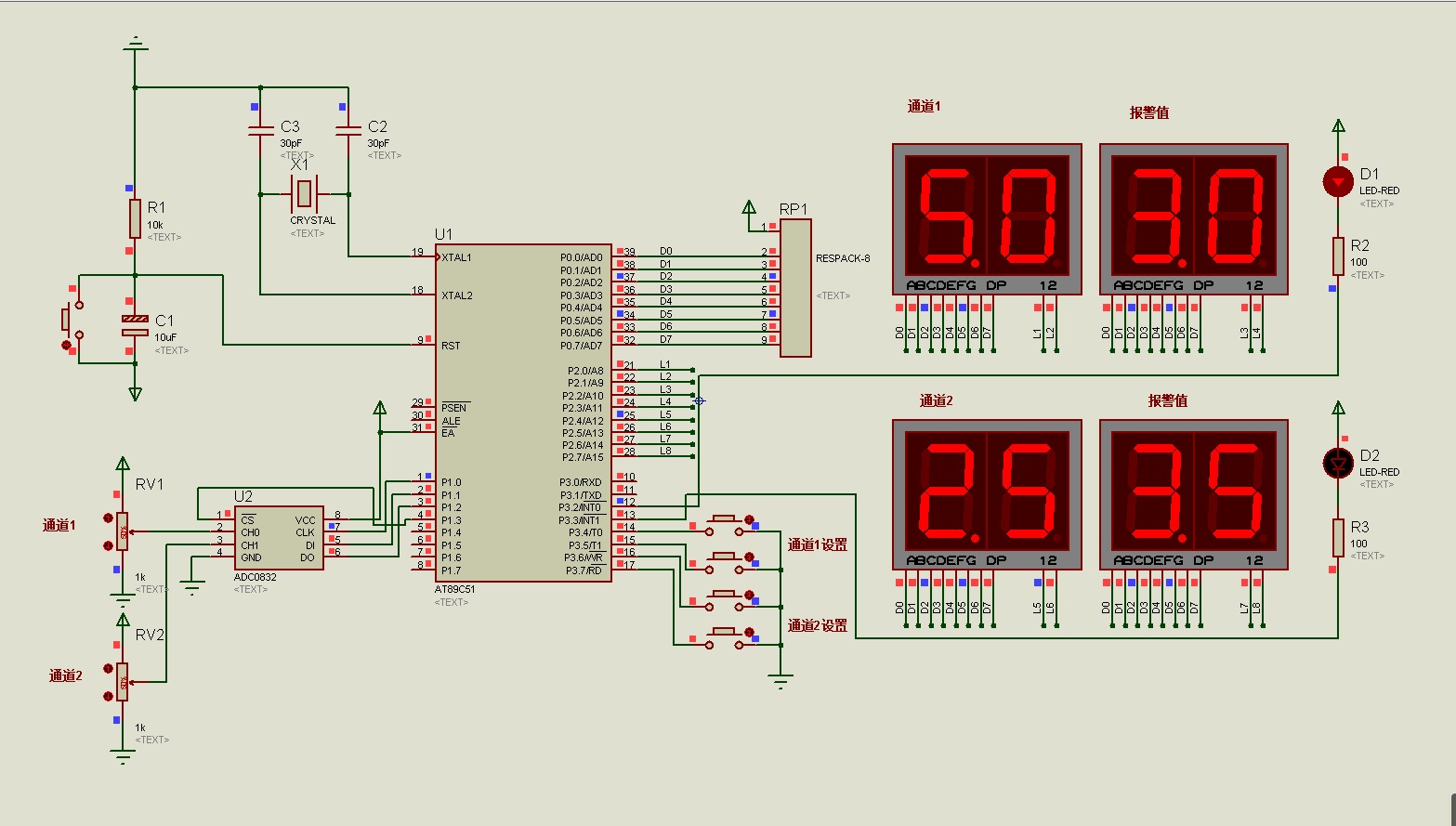

電壓表（2路，ADC0832）

ID:910228 · 發表于 2023-10-23 01:40

2路電壓采集
1、對2路0~5V電壓進行循環采集
2、采集的數據送數碼管顯示
3、超過接線時，指示燈提示

ID:236933 · 發表于 2024-1-15 17:22

仿真運行是錯誤的，一個滑動變阻器滑動，兩個通道的數碼管會隨一個滑動器的電壓值而變化，并且沒啥規律

ID:910228 · 發表于 2024-3-2 22:59

筱豆先生發表于 2024-1-15 17:22
仿真運行是錯誤的，一個滑動變阻器滑動，兩個通道的數碼管會隨一個滑動器的電壓值而變化，并且沒啥規律[em1 ...

我試了沒問題呀
可能是8版BUG，換7版的protues打開試試

ID:217048 · 發表于 2024-6-4 17:08

volt1=volt1*50/127；這里為什么是除以127而不是255？

ID:619259 · 發表于 2024-6-5 09:28

袁泳華發表于 2024-6-4 17:08
volt1=volt1*50/127；這里為什么是除以127而不是255？

ADC0832是8位的AD芯片，應該是除以255而不是127。

ID:217048 · 發表于 2024-6-5 15:55

但是除以255，得出來的電壓值又不對了

ID:1080935 · 發表于 2024-6-6 15:28

變量類型問題，你都定義為unsigned char 型，運算過程中數據丟失，因為最大容納255，改為unsigned int型看看。
