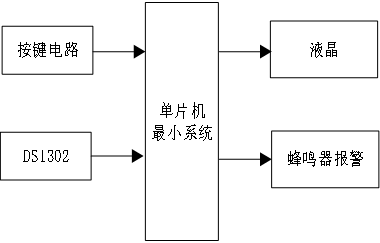

一、系統方案 1、本設計采用51單片機作為主控器。 2、DS1302采集年月日時分秒送到液晶1602顯示。 3、按鍵年月日時分秒，心率報警上下限。 4、紅外對接管傳感器采集心率送到液晶1602顯示。 5、心率低于下限或高于上限，蜂鳴器報警。

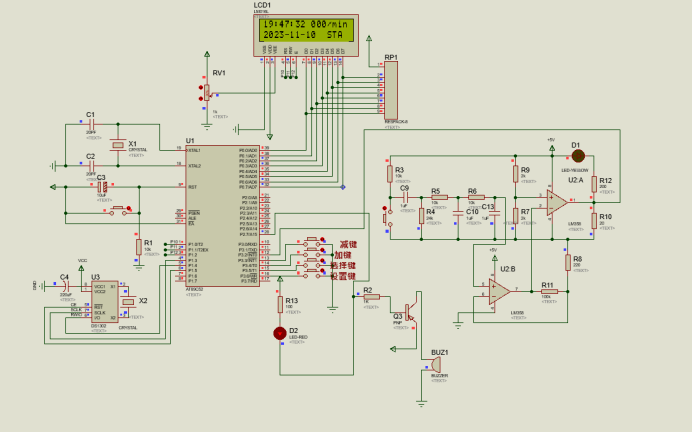

二、硬件設計 原理圖如下： 三、單片機軟件設計 1、首先是系統初始化 TCON=0x01;//設置外部中斷0 EX0=1; TMOD=0x01;//定時器0初始化 TH0=(65536-50000)/256;//實測每50ms中斷的定時值 TL0=(65536-50000)%256; ET0=1;//開定時器中斷 TR0=0;//定時器停止 EA=1;//開總中斷 init_1602(); //lcd1602初始化 init_1602_dis_csf(); //lcd1602初始化顯示 2、液晶顯示程序 /***********************延時函數************************/ void delay_uint(uint q) { while(q--); }
/***********************lcd1602寫命令函數************************/ void write_com(uchar com) { e=0; rs=0; rw=0; P0=com; delay_uint(3); e=1; delay_uint(25); e=0; }
/***********************lcd1602寫數據函數************************/ void write_data(uchar dat) { e=0; rs=1; rw=0; P0=dat; delay_uint(3); e=1; delay_uint(25); e=0; } 3、按鍵程序 uchar key_can; //按鍵值
void key() //獨立按鍵程序 { static uchar key_new; key_can = 20; //按鍵值還原 P3 |= 0x78; //對應的按鍵IO口輸出為1 if((P3 & 0x78) != 0x78) //按鍵按下 { delay_1ms(1); //按鍵消抖動 if(((P3 & 0x78) != 0x78) && (key_new == 1)) { //確認是按鍵按下 key_new = 0; switch(P3 & 0x78) { case 0x70: key_can = 4; break; //得到按鍵值 case 0x68: key_can = 3; break; //得到按鍵值 case 0x58: key_can = 2; break; //得到按鍵值 case 0x38: key_can = 1; break; //得到按鍵值 } } } else key_new = 1; } 4、核心算法程序 void ex0() interrupt 0 { EX0=0;//暫時關外部中斷 if(timecount<8) //當連續兩次檢測時間間隔小于8*50ms=400ms不處理 { TR0=1;//開定時器 } else { time[num]=timecount*50+TH0*0.256+TL0/1000;//算出間隔時間 TL0=(65536-50000)%256;//重新設置定時器 TH0=(65536-50000)/256; timecount=0;//50ms計數清零 num++; if(num==6)//記錄到超過等于6次時間 { num=1;//計數從1開始 displayOK=1; //測得5次開始顯示 }
} EX0=1; } 四、 proteus仿真設計 Proteus軟件是一款應用比較廣泛的工具，它可以在沒有硬件平臺的基礎上通過自身的軟件仿真出硬件平臺的運行情況，這樣就可以通過軟件仿真來驗證我們設計的方案有沒有問題，如果有問題，可以重新選擇器件，連接器件，直到達到我們設定的目的，避免我們搭建實物的時候，如果當初選擇的方案有問題，我們器件都已經焊接好了，再去卸載下去，再去焊接新的方案的器件，測試，這樣會浪費人力和物力，也給開發者帶來一定困惑，Proteus仿真軟件就很好的解決這個問題，我們在設計之初，就使用該軟件進行模擬仿真，測試，選擇滿足我們設計的最優方案。最后根據測試沒問題的仿真圖紙，焊接實物，調試，最終完成本設計的作品。
|
