自制三軸雕刻機,不定時更新

  [復制鏈接]
ID:98880 發表于 2023-11-23 15:05 | 顯示全部樓層 |閱讀模式

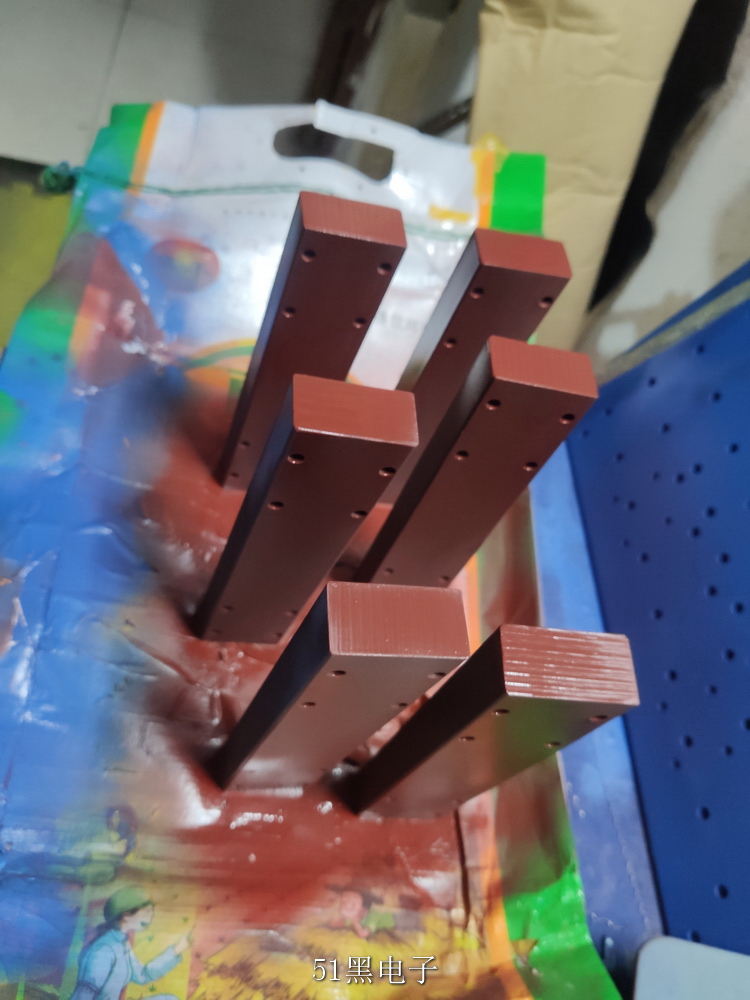

機身主體是不設備拆下的鋼架組成，XYZ平臺都是用304不銹鋼，厚度分別為15/10/10MM，線軌用的是15的PMI的拆機貨，加大版的X57電機，后期可能更換為100W的臺達伺服器，主軸暫時未定，可能用800/1500W的水冷主軸。有點怕生銹及美觀，所以都噴了漆，這樣可能影響精度，不過自己玩的，后期再說精度的問題吧，廢話不多說了，上圖，后續還有

目前做的二號機的骨架

目前做的二號機的骨架

目前做的二號機

目前做的二號機












這個是之前的一號機的

之前做的一號機的

之前做的一號機的

之前做的一號機的

之前做的一號機的

之前做的一號機的

之前做的一號機的


回復

使用道具 舉報

ID:699945 發表于 2023-11-27 09:27 | 顯示全部樓層
看用料感覺很燒錢
回復

使用道具 舉報

無效樓層，該帖已經被刪除
ID:277550 發表于 2023-12-5 10:49 | 顯示全部樓層
不錯，，，，，不過，現成手頭有，都懶得動手了
回復

使用道具 舉報

ID:1103051 發表于 2023-12-7 10:52 | 顯示全部樓層
這算是舊物利用？
回復

使用道具 舉報

ID:1102483 發表于 2023-12-7 11:43 | 顯示全部樓層
工匠精神值得贊揚
回復

使用道具 舉報

ID:1079566 發表于 2024-2-21 13:43 | 顯示全部樓層
滑塊的墊塊(升高塊?) 其實應該在導軌的下面,這樣滑塊的作用力與絲桿中心盡量在一個平面上.

不過,樓主這樣用,省材料和加工.
回復

使用道具 舉報

ID:59884 發表于 2024-3-8 09:59 | 顯示全部樓層
x軸放y軸上面，也是一種思路。z軸這樣設計，需要伸出來y軸行程的長度，才能滿足y軸的行程。
回復

使用道具 舉報

ID:98880 發表于 2024-3-23 22:43 | 顯示全部樓層
盛世游龍 發表于 2024-3-8 09:59
x軸放y軸上面，也是一種思路。z軸這樣設計，需要伸出來y軸行程的長度，才能滿足y軸的行程。

我也只是稍稍會用點SW和AUTOCAD,沒有母機,不銹鋼板都是網上切割的.謝謝你們幾個人的建議.
回復

使用道具 舉報

ID:1143716 發表于 2025-2-10 22:10 | 顯示全部樓層
好想跟著做一個
回復

使用道具 舉報

ID:446156 發表于 2025-3-20 14:08 | 顯示全部樓層
太硬核了，光鋼板都得花不少錢
回復

使用道具 舉報

ID:1034465 發表于 2025-3-22 19:53 | 顯示全部樓層
電控部分求指導
