Altium Designer畫線層怎么才能顯示焊盤?

ID:734017 · 發表于 2023-11-24 21:19

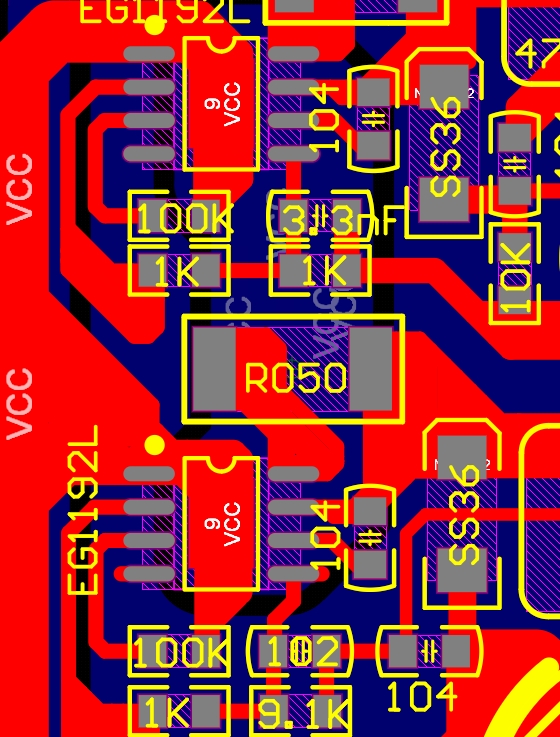

請教一下，走線的時候怎么設置才能顯示PAD焊盤。意思的在top走線的時候不要變成紅色。

ID:883242 · 發表于 2023-11-24 21:34

焊盤明顯是已經顯示出來了，只是跟銅皮同顏色而已，設置一下顏色不就能分出來么？

ID:734017 · 發表于 2023-11-25 08:40

Hephaestus 發表于 2023-11-24 21:34
焊盤明顯是已經顯示出來了，只是跟銅皮同顏色而已，設置一下顏色不就能分出來么？

請教怎么設置

ID:401564 · 發表于 2023-11-25 09:47

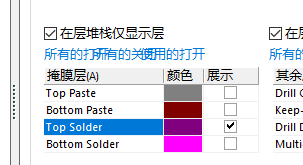

在英文大寫狀態下,按一下L,把這個打上勾,也可以設置顏色
在確定就可以
要顯示哪個層就點到哪個層
你第二張顯示的是鋼網層,不是焊盤

ID:712097 · 發表于 2023-11-25 09:49

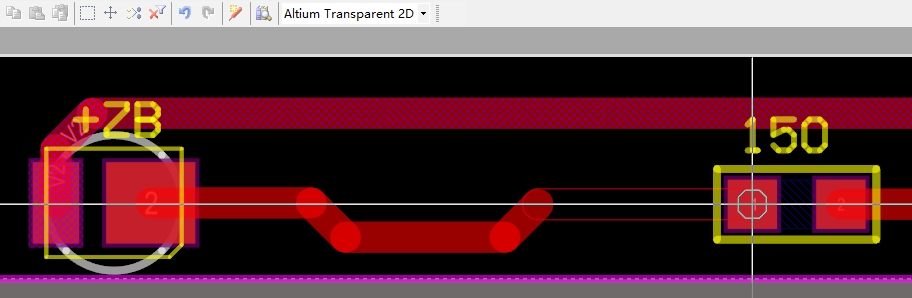

用透明2D視圖，布線時可以看到焊盤，如下圖。 51hei截圖_20231125094741.png

ID:143767 · 發表于 2023-11-25 12:05

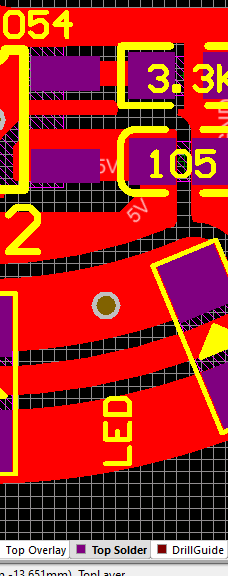

Altium Designer23底部點Top Solder就可以看到焊盤了

ID:734017 · 發表于 2023-11-25 14:31

Y_G_G 發表于 2023-11-25 09:47
在英文大寫狀態下,按一下L,把這個打上勾,也可以設置顏色
在確定就可以
要顯示哪個層就點到哪個層

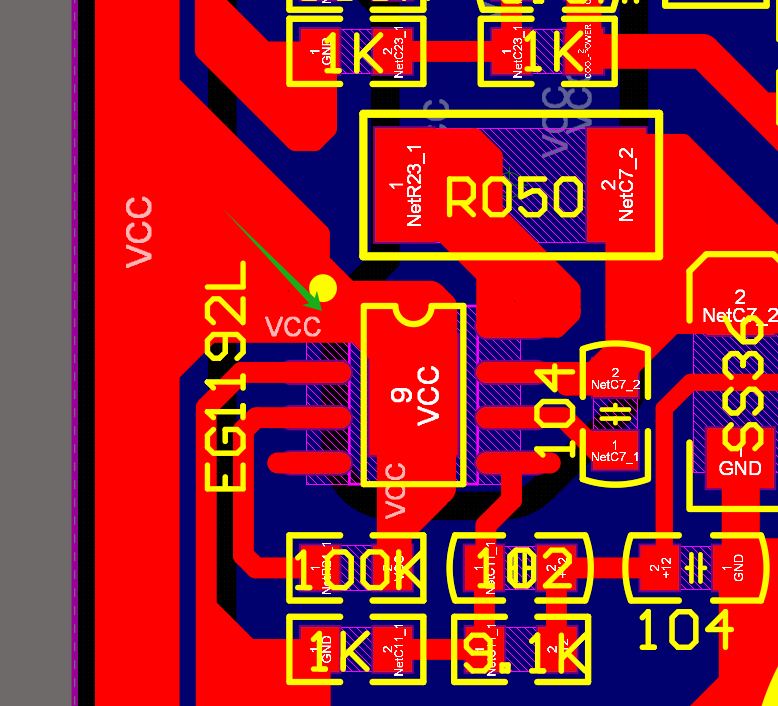

哥，走線的時候又變成紅的

ID:734017 · 發表于 2023-11-25 14:32

chxelc 發表于 2023-11-25 09:49
用透明2D視圖，布線時可以看到焊盤，如下圖。

兄弟，這個怎么弄的

ID:712097 · 發表于 2023-11-25 16:00

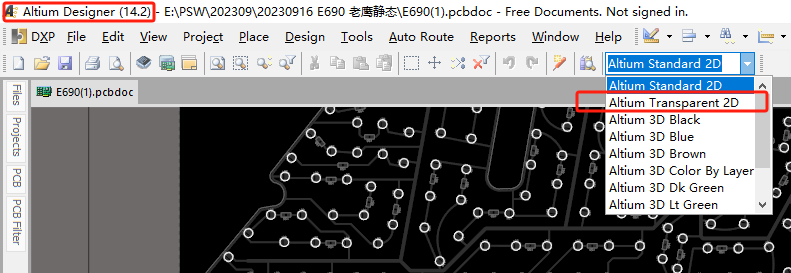

我的14版，看圖示右邊紅框位置。

ID:734017 · 發表于 2023-11-26 23:37

chxelc 發表于 2023-11-25 16:00
我的14版，看圖示右邊紅框位置。

好的，謝謝

ID:1096212 · 發表于 2023-11-27 09:20

不如先把銅去掉再進行走線呢
