這個場效應管電路這樣接行不行?

ID:807361 · 發表于 2023-11-26 22:10

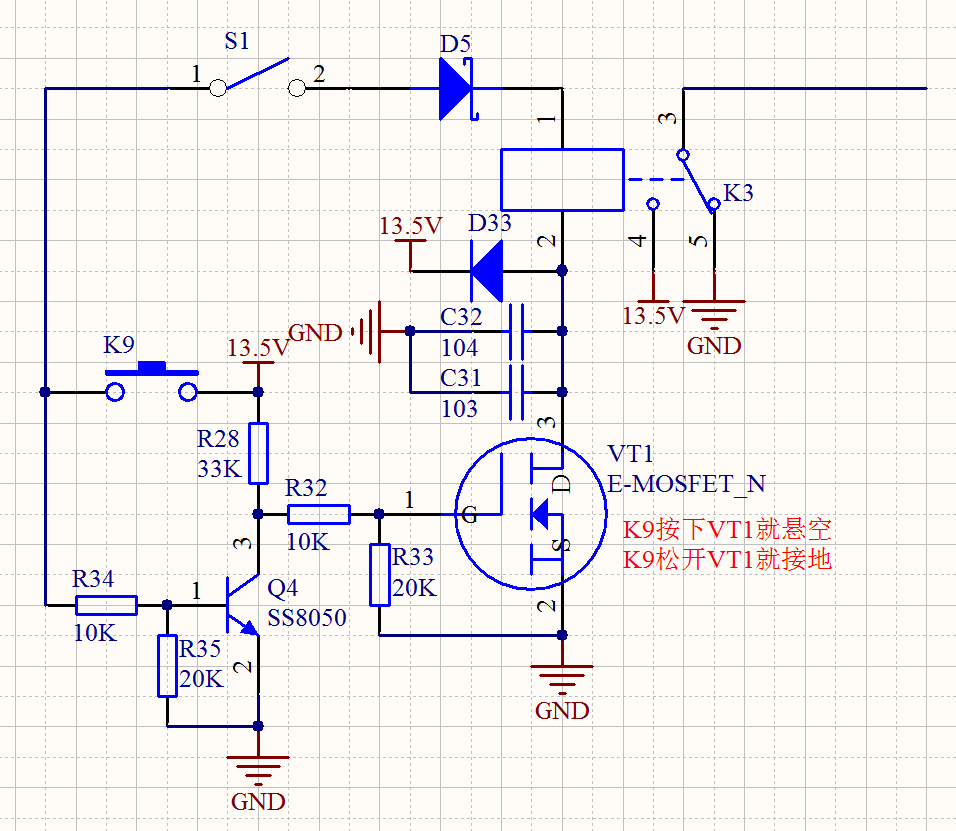

如圖：這個N溝道場效應管，這樣接行不行？

ID:807361 · 發表于 2023-11-26 22:10

如果場效應管的D極長期開路，但是G極卻長期有電壓存在，這樣行不行？？

ID:883242 · 發表于 2023-11-26 22:22

xieqinfu 發表于 2023-11-26 22:10
如果場效應管的D極長期開路，但是G極卻長期有電壓存在，這樣行不行？？

當然行，只要G極別懸空，對S極有固定電壓就可以了。D極懸空不懸空無所謂。

ID:965189 · 發表于 2023-11-26 22:55

能工作，但是，不太合理。

ID:883242 · 發表于 2023-11-27 00:36

君工創 發表于 2023-11-26 22:55
能工作，但是，不太合理。

你仔細看下，樓主說的懸空是D極懸空，不是G極懸空，G-S還是通的，D極懸空很合理。

ID:420836 · 發表于 2023-11-27 03:50

當開關K9閉合時，Q4導通，MOSFET VT1的柵極接地，因此VT1截止。當開關K9打開時，Q4截止，MOSFET VT1的柵極正向偏置，VT1導通。電路正確。

ID:123289 · 發表于 2023-11-27 16:44

不按K9繼電器1腳無法加電13.5V。
按下K9，Q4拉低MOS柵極，繼電器2引腳無法接地。

ID:807361 · 發表于 2024-4-26 11:17

Hephaestus 發表于 2023-11-26 22:22
當然行，只要G極別懸空，對S極有固定電壓就可以了。D極懸空不懸空無所謂。

好的，非常感謝

ID:807361 · 發表于 2024-4-26 11:17

TTQ001 發表于 2023-11-27 03:50
當開關K9閉合時，Q4導通，MOSFET VT1的柵極接地，因此VT1截止。當開關K9打開時，Q4截止，MOSFET VT1的柵極 ...

好的謝謝你

ID:807361 · 發表于 2024-4-26 11:20

yzwzfyz 發表于 2023-11-27 16:44
不按K9繼電器1腳無法加電13.5V。
按下K9，Q4拉低MOS柵極，繼電器2引腳無法接地。

謝謝提醒
