大家有沒有什么好用的防反接以及過壓過流保護電路推薦下,希望能有原理講解,感謝

ID:881546 · 發表于 2023-12-8 20:30

主要是想應用在stm32系列單片機上的，輸入是12V左右的3S電池

ID:496636 · 發表于 2023-12-8 20:30

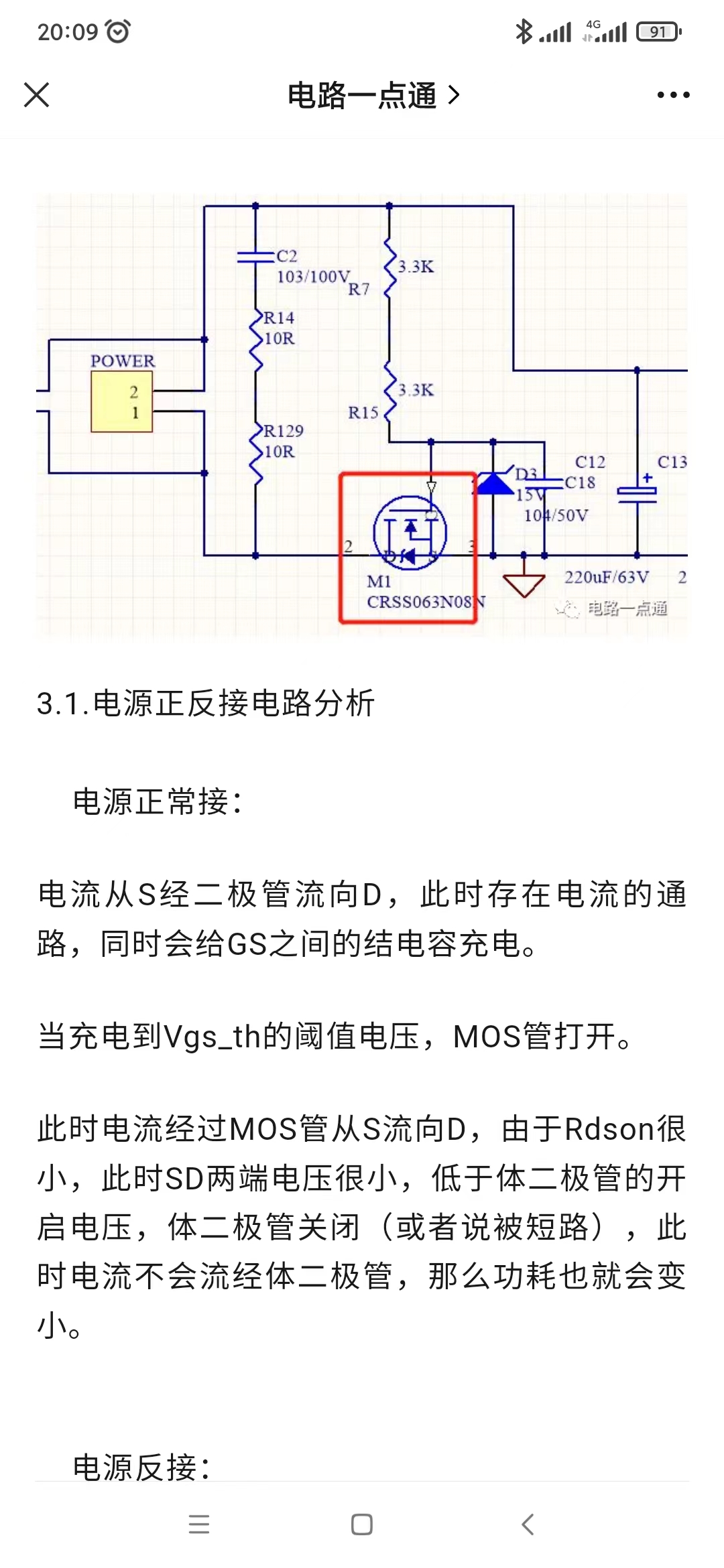

MOS管防反接，我手機瀏覽網頁截的圖

ID:105698 · 發表于 2023-12-9 02:00

最簡單的辦法：在電源輸入端串入一個二極管。

ID:1062424 · 發表于 2023-12-9 06:31

看要求
應該是低功耗，低壓降，小電流的吧？

ID:332444 · 發表于 2023-12-9 07:33

如果電源足夠串聯二極管是比較簡單方案，至于過壓過流就是取樣比較電路實現。可參https://blog.csdn.net/xianfajushi/article/details/103254966

ID:1100060 · 發表于 2023-12-9 10:01

那些socket不是有形狀限制的嗎，除非生產商組裝時接線錯誤。

ID:1034262 · 發表于 2023-12-9 11:22

防反接：串聯二極管或MOSFET。
過壓保護：電壓檢測+MOSFET（或繼電器）

ID:163285 · 發表于 2023-12-9 11:45

在電源輸入端串入一個二極管，并接反接二極管。

ID:57657 · 發表于 2023-12-9 11:58

過壓用壓敏電阻，過流用自恢復保險絲。

ID:732794 · 發表于 2023-12-9 13:33

二極管+DCDC

ID:712097 · 發表于 2023-12-9 13:35

肖特基二極管+限流電阻+LDO降壓模塊。

ID:883242 · 發表于 2023-12-9 20:42

新手總是以為電路越復雜越好，事實相反，越復雜可靠性越低，效率越差損耗越大。防反接在接插件上做文章就行了，也沒有損耗。過壓防不住，誰也不知道到底接多少V錯誤電壓，只能用壓敏電阻，TVS防電壓瞬變。

ID:69038 · 發表于 2023-12-9 22:42

這是一款車載設備的電源部分，給你參考一下：

ID:881546 · 發表于 2023-12-10 19:49

zhuls 發表于 2023-12-9 22:42
這是一款車載設備的電源部分，給你參考一下：

有沒有原理部分呀

ID:881546 · 發表于 2023-12-10 19:49

nhwhg 發表于 2023-12-9 02:00
最簡單的辦法：在電源輸入端串入一個二極管。

但是電壓電流大的話功耗就很大呀

ID:881546 · 發表于 2023-12-10 19:50

新昌小徐發表于 2023-12-9 11:07
MOS管防反接，我手機瀏覽網頁截的圖

ok我看一下

ID:420836 · 發表于 2023-12-11 01:29

最簡單的極性反接保護電路是在電源正極輸入端串聯一個二極管。

ID:195496 · 發表于 2023-12-11 08:34

小電流的控制器，用二極管反接保護，后面并上TVS，壓敏電阻，只有電流特別大的才用MOS管做反接保護。
