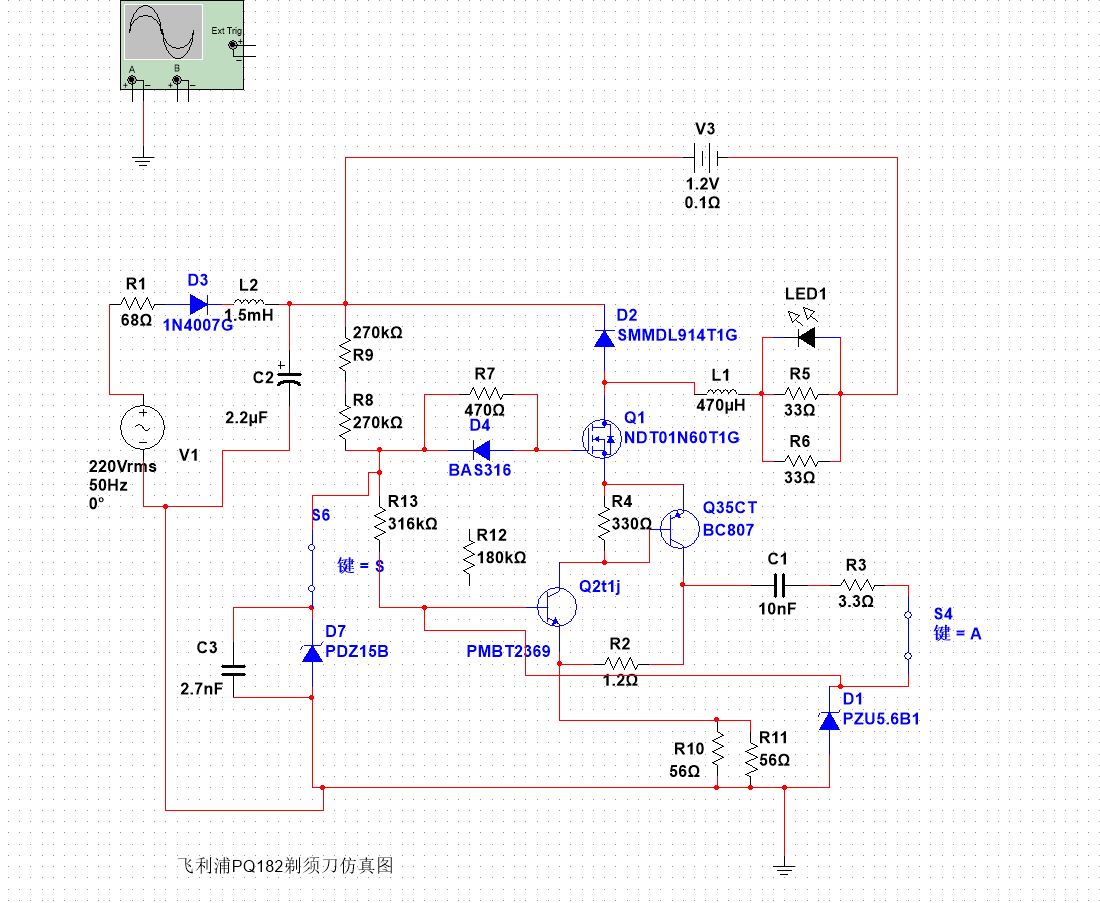

Multisim仿的剃須刀充電電路圖，求大佬分析下這個電路兩個三極管狀態

ID:1102156 · 發表于 2024-1-2 20:17

始終沒分析明白這兩個三極管是如何振蕩的，那個C1電容在工作的時候主要是做啥呀，外行太難了，能有大佬們指點一二最好不過啦，2024第一帖

ID:1102156 · 發表于 2024-1-2 20:50

1.電路經R13給C1充電至0.7v，Q2的be導通,此時R13電壓14
.3V，Ib= 0.045ma，則經過R4電流I=2ma（Q2的β=40算）Q3的Ueb=0.597V。
2.Q3導通，則流經Q3的Iec=80ma（Q3的β=40算），此時Q3的電壓Uc=Iec*（R2+R10//R11)=2.336V，給C1加了反向電壓，會拉低C1右側即Q2的Vb，導致Q2，Q3截止
3.重復以上。
這是目前自己的理解，我知道大概率是理解錯的，大佬們幫幫忙分析下吧，蟹蟹啦O(∩_∩)O
