stc89c51單片機電子琴實物開發遇到的困難

ID:1106402 · 發表于 2024-1-3 00:51

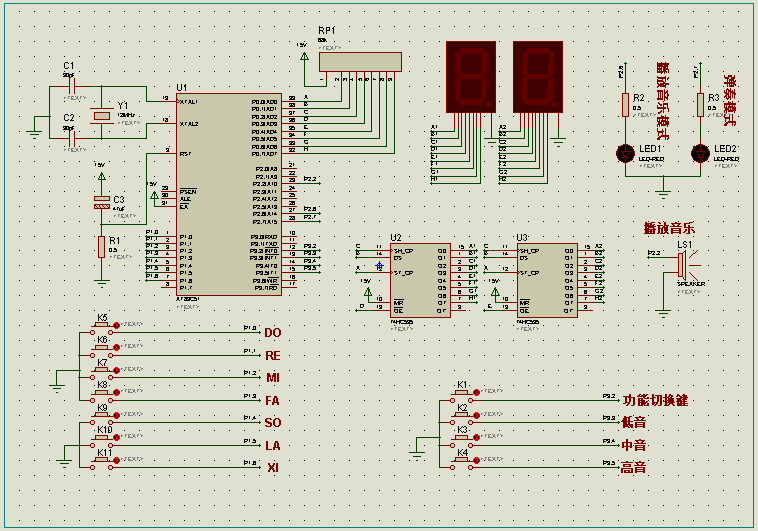

請問用51單片機做簡易電子琴實物時，仿真可以正常運行，開發板上也可以響，為什么到實物板上沒有聲音并且數碼管顯示也不正常，實物用的是有源蜂鳴器和74hc595組成的數碼管

ID:1106402 · 發表于 2024-1-3 00:52

跪求各位大佬回復，感謝

ID:213173 · 發表于 2024-1-3 06:48

PCB圖中7個按鍵共地端與電源地沒有連通，蜂鳴器必須用無源的且要加三極管放大驅動。數碼管顯示不正常要修改595驅動代碼。

ID:235200 · 發表于 2024-1-3 08:46

蜂鳴器可以改用無源的，這樣程序就不要改，如果用有源的，就要持續給脈沖才能響，數碼管顯示不正常，一般是刷新頻率不對或沒消影

ID:157007 · 發表于 2024-1-3 12:13

每五個按鍵上面一個藍線，說明這里有一個網絡沒有布好線。
蜂鳴器靠51單片機的端口是推不動的，如果非這樣做不可以，可以把蜂鳴器一端接正，另一端接單片機端口，用灌電流會有一點聲音。
數碼管顯示，一個是譯碼的問題，一個是共陽共陰的問題，595傳輸完數據之后需要發鎖存脈沖把數據頂出去。而且最好加一個限流電阻，因為595是電壓器件，不帶恒流功能。

ID:883242 · 發表于 2024-1-3 14:53

有源蜂鳴器是什么東西？你先上網搜索，了解一下。
