51單片機連接HC-SR501紅外傳感器問題

[復制鏈接]
ID:1108404 發表于 2024-1-7 17:32 | 顯示全部樓層 |閱讀模式
求助，我是真的服了，無論有沒有人我的燈都是亮的LED1，剛開始以為是我沒調好HC-SR501，不論我怎么調我的HC-SR501終都是高電平，后面我又換了一個傳感器還是不行，蓋子我是故意取下來的，還是沒反應。是不是這個原因，網上說傳感器輸出的信號電壓51識別不了

單片機程序
sbit LED1=P2^0;
sbit HW=P2^1;

void main()
{
//        LED1=0;//低電平滅，默認上拉電阻
//        HW=0;

        while(1)
        {

                if(HW==1)
                {
                        LED1=0;

                }
                else if(HW==0)
                {
                        LED1=1;
                }
                else
                {
                        LED1=0;
                }
        }
}

接線圖

接線圖

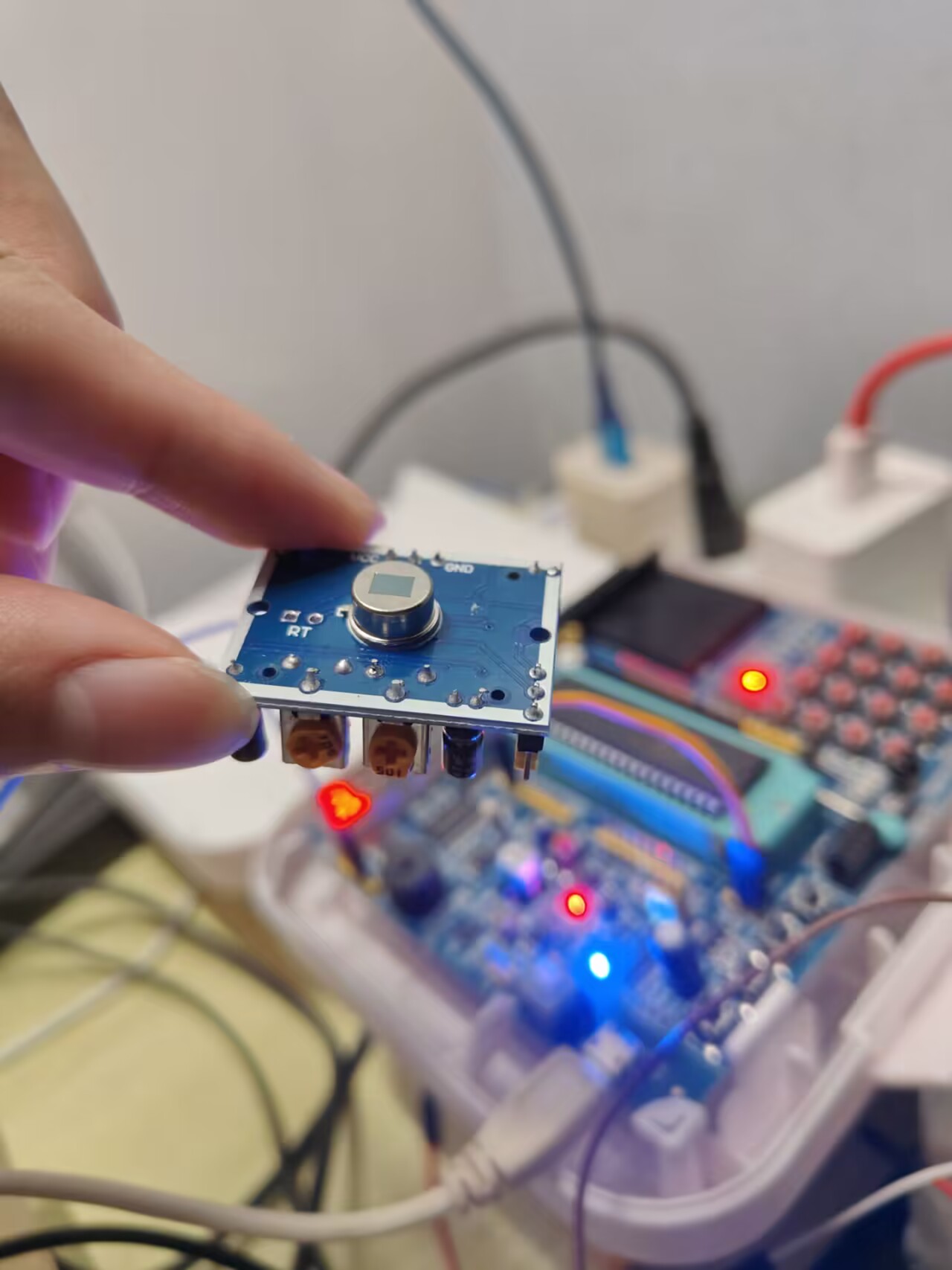

延時調到最低

延時調到最低

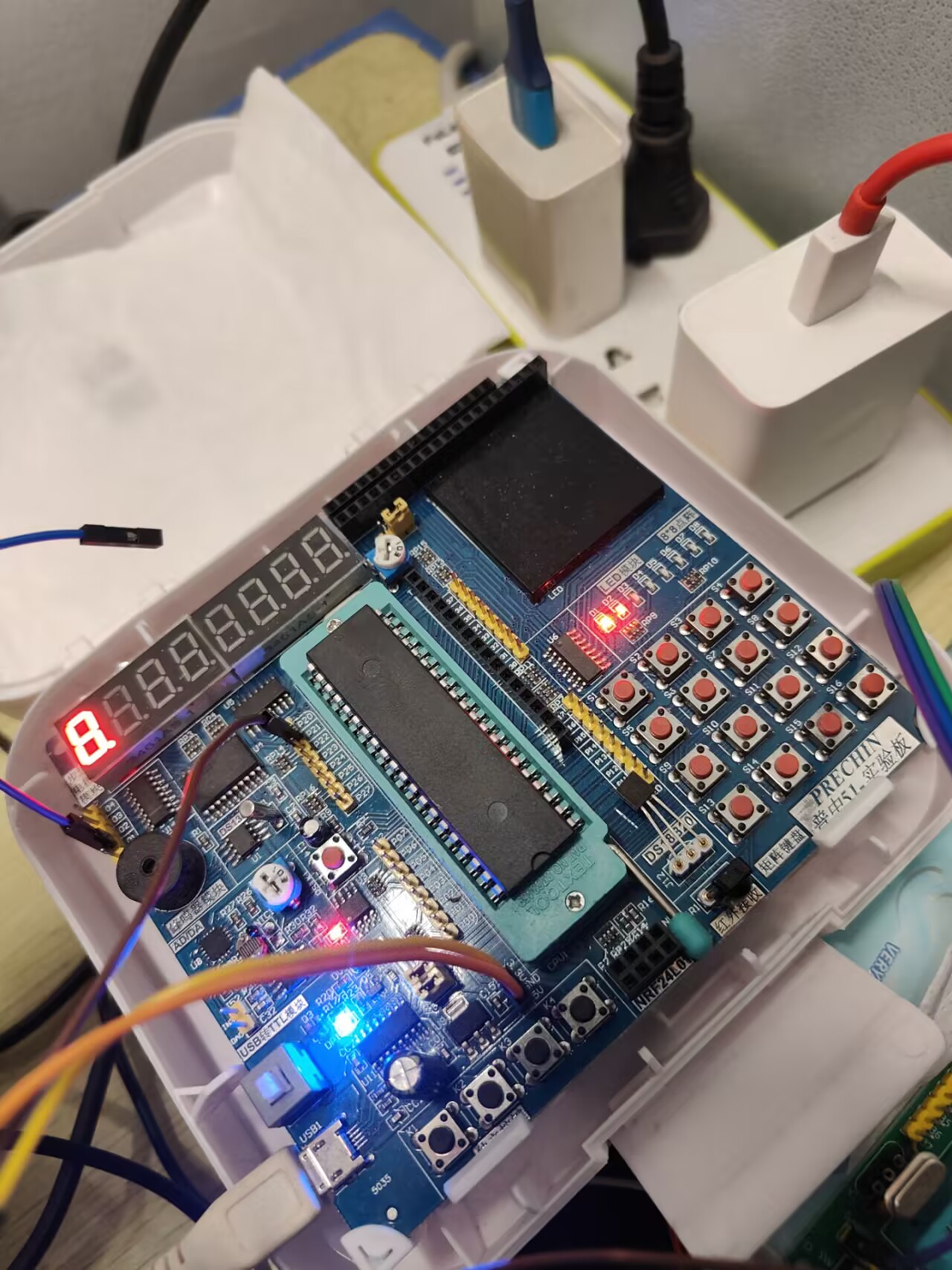

無論有沒有人，我的led1始終是亮的

無論有沒有人，我的led1始終是亮的
回復

使用道具 舉報

ID:634587 發表于 2024-1-7 21:20 | 顯示全部樓層
先試試手動改變IO引腳的高低電平，看LED的亮滅有沒變化，這樣就可以排除是紅外模塊的問題還是板子或者程序問題。
回復

使用道具 舉報

ID:672792 發表于 2024-1-7 21:32 | 顯示全部樓層
我遇到過這種情況，我的解決方法是，電路連接好后，人離開這個電路幾米遠后電路紅外傳感器停止工作了，當我靠近這個電路紅外線傳感器又工作了，
回復

使用道具 舉報

ID:1108404 發表于 2024-1-7 23:45 | 顯示全部樓層
bboroo 發表于 2024-1-7 21:20
先試試手動改變IO引腳的高低電平，看LED的亮滅有沒變化，這樣就可以排除是紅外模塊的問題還是板子或者程序 ...

程序是沒問題，就是不知道什么原因
回復

使用道具 舉報

ID:634587 發表于 2024-1-8 09:15 | 顯示全部樓層
duoovo 發表于 2024-1-7 23:45
程序是沒問題，就是不知道什么原因

那你編個最簡單的程序，識別IO口電壓高低來控制LED的亮滅，應該不會兩個傳感器同時有問題吧。還有，傳感器和單片機的電壓都是5V嗎？
回復

使用道具 舉報

ID:883242 發表于 2024-1-8 12:53 | 顯示全部樓層
傳感器缺鏡頭不能用。

回復

使用道具 舉報
