一個電路問題怎樣獲取一個采樣電阻兩端的電壓?

ID:925236 · 發表于 2024-1-8 19:01

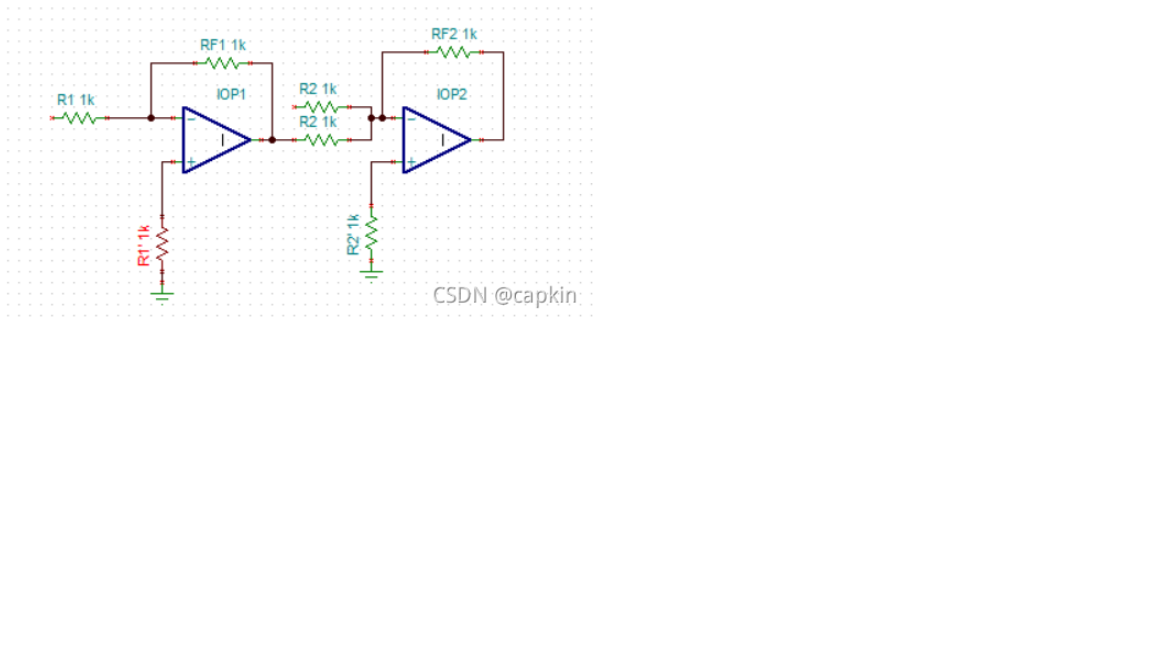

怎樣獲取一個采樣電阻兩端的電壓，我用的網上的辦法，用的358a，但實際測出來輸出跟輸入兩端有100mv左右的壓差，請問有沒有什么更好的辦法？無標題.png

，這個電路里面的兩個輸入口就是采樣電阻的兩端的壓差

ID:925236 · 發表于 2024-1-8 19:02

但是輸出的電壓有100mv左右的誤差！！！

ID:883242 · 發表于 2024-1-8 20:09

電源電壓？輸入電壓？輸出電壓？什么都不說？

ID:1088185 · 發表于 2024-1-8 23:58

100mV是可以給它加個你要的電壓的比如1V, 只要+端也接到1V就可以了。放大后你可以通過計算把這1V減去。

ID:925236 · 發表于 2024-1-9 10:13

Hephaestus 發表于 2024-1-8 20:09
電源電壓？輸入電壓？輸出電壓？什么都不說？

電源為30v，正極接采樣電阻一端，采樣電阻另外一段接負載與地相連，這個358兩個輸入端分別接采樣電阻兩端，在空載情況下用萬用表測量358輸出已經有了100mv左右，帶載測量，采樣電阻兩端與輸出端仍然有100mv左右誤差

ID:165105 · 發表于 2024-1-9 10:33

不要用減法器，用差分運放或儀表運放

ID:883242 · 發表于 2024-1-10 15:50

炸掉的電容發表于 2024-1-9 10:13
電源為30v，正極接采樣電阻一端，采樣電阻另外一段接負載與地相連，這個358兩個輸入端分別接采樣電阻兩端 ...

顯然是超過359共模輸入電壓范圍了，358不工作。

畫個圖對你來說就那么困難嗎？

ID:879348 · 發表于 2024-1-10 16:40

358的vos太大了，應該找100uV以下級別的，輸出誤差在接受范圍內

ID:883242 · 發表于 2024-1-10 17:42

wufa1986 發表于 2024-1-10 16:40
358的vos太大了，應該找100uV以下級別的，輸出誤差在接受范圍內

358的Vos 5mV，你來算算怎么變成輸出100mV的？

說話要有依據。

ID:335722 · 發表于 2024-1-10 19:12

用電流檢測芯片

ID:1034262 · 發表于 2024-1-10 20:40

用OS 1mV以下的運放，雙電源供電。

ID:883242 · 發表于 2024-1-10 21:30

coody_sz 發表于 2024-1-10 20:40
用OS 1mV以下的運放，雙電源供電。

雙電源也沒用，必須有超過采樣電阻電壓的電源才可以。

ID:1108854 · 發表于 2024-1-10 21:50

可以用精密運放采集，或者專門的儀用放大器采集，這個采集到的電壓比較精確

ID:1108854 · 發表于 2024-1-10 21:52

可以用儀用放大器或者精密運放來采集

ID:883242 · 發表于 2024-1-11 15:41

470847871 發表于 2024-1-10 21:50
可以用精密運放采集，或者專門的儀用放大器采集，這個采集到的電壓比較精確

你說的都不對，

樓主要的是共模電壓范圍能到正電源的放大器。

仔細看樓主5樓發言。

ID:213173 · 發表于 2024-1-11 16:12

炸掉的電容發表于 2024-1-9 10:13
電源為30v，正極接采樣電阻一端，采樣電阻另外一段接負載與地相連，這個358兩個輸入端分別接采樣電阻兩端 ...

電源為30v，正極接采樣電阻一端，采樣電阻另外一段接負載與地相連，這個358兩個輸入端分別接采樣電阻兩端問題是你的358工作電源與采樣電阻的電位關系。
