STC單片機 ADC模擬量有個地方不理解，每次讀ADC的值時，要先打開轉換ADC_CONTR |=...

ID:1063563 · 發表于 2024-1-10 02:18

STC單片機 ADC模擬量有個地方不理解，每次讀ADC的值時，要先打開轉換ADC_CONTR |= 0x40;
轉換完成后又關閉轉換ADC_CONTR &= 0xBF;
讀完ADC的值后，又打開轉換ADC_CONTR |= 0x40;
每次要讀ADC數據，都要這樣操作一便。
什么是轉換？為什么每次讀數據都要打開和關閉一次轉換？

ID:227818 · 發表于 2024-1-10 06:18

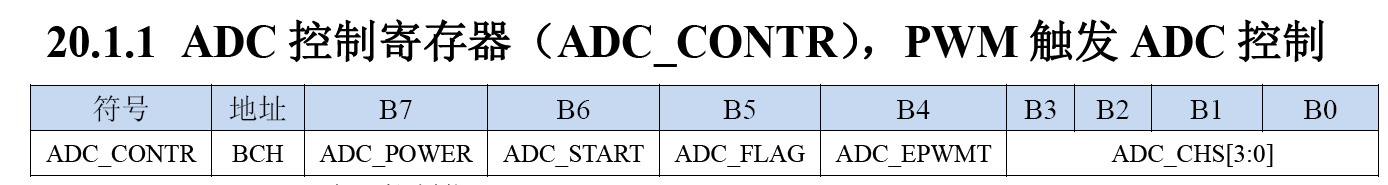

ADC_CONTR |= 0x40，是把ADC_CONTR的D6置1，D6是ADC_START位，應該是開始AD轉換的意思。

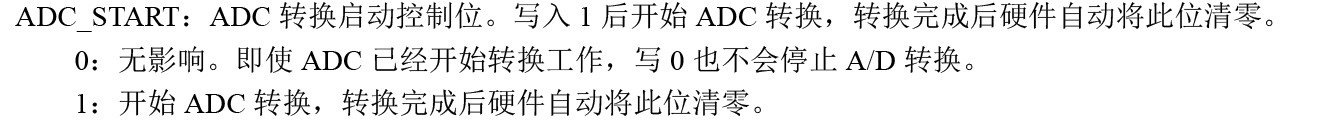

看手冊是這樣說的：ADC_START：ADC 轉換啟動控制位。寫入 1 后開始 ADC 轉換，轉換完成后硬件自動將此位清零。看手冊，讀完AD值后，應該不用關閉了。

ID:213173 · 發表于 2024-1-10 07:16

模擬量轉換成數字量不是立即完成，需要一點時間。啟動轉換后等待轉換完成標志ADC_FLAG為1后，讀取的數字量才有效，并且軟件清0 ADC_FLAG，為下一次轉換作準備。

ID:427868 · 發表于 2024-1-10 08:37

根據手冊得知，每次轉換前是需要先寫入ADC_CONTR |= 0x40，但轉換結束不需要再寫入ADC_CONTR &= 0xBF了，因為單片機會自己清零，在實際應用中也是這樣的。

ID:226055 · 發表于 2024-1-10 09:22

1、要看下你的芯片版本，STC很多芯片如果不是最終版本會有硬件BUG，那么有問題不奇怪。
2、你的應用是不是需要多個通道切換，如果是，這種打開ADC之后關閉ADC再到打開是屬于正常的邏輯。如果是單個固定通道，又不考慮功耗，那么打開一次就可以不用關閉的。
3、樓上正解，ADC打開后，包括ADC電源打開，是需要稍作延時的，這樣檢測出的值才更準確。

ID:1064915 · 發表于 2024-1-10 10:30

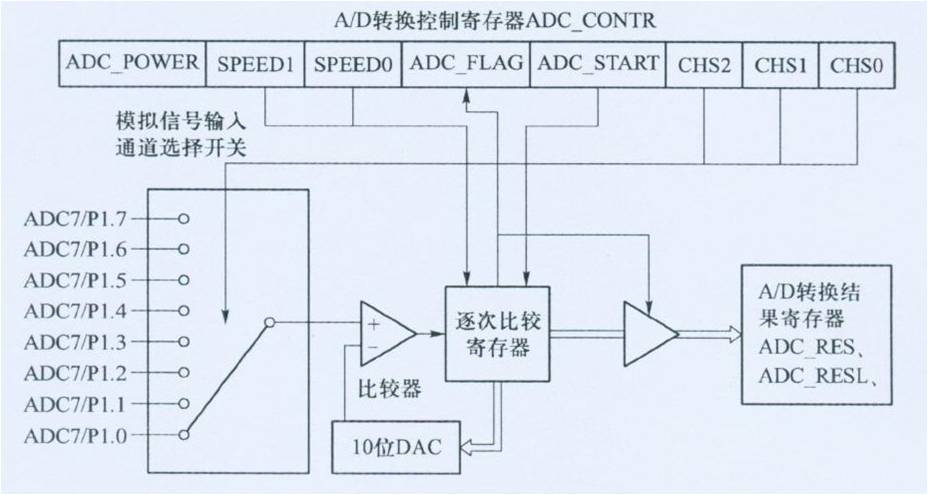

這是STC12的

ID:1063563 · 發表于 2024-1-12 16:26

劉佑紅發表于 2024-1-10 08:37
根據手冊得知，每次轉換前是需要先寫入ADC_CONTR |= 0x40，但轉換結束不需要再寫入ADC_CONTR &= 0xBF了，因 ...

謝謝！

ID:1063563 · 發表于 2024-1-12 16:27

wulin 發表于 2024-1-10 07:16
模擬量轉換成數字量不是立即完成，需要一點時間。啟動轉換后等待轉換完成標志ADC_FLAG為1后，讀取的數字量 ...

謝謝！

ID:1019324 · 發表于 2024-1-12 16:47

adc采集是獨立于51單片機運行的，AD轉換芯片與51單片機通過對應通信協議進行數據通信。0x40相當于二者溝通的門戶，當單片機需要使用ADC的數據時打開通道進行數據交換。習慣上在讀完后關閉通道，解放cpu資源。

ID:106977 · 發表于 2024-1-13 17:15

提出這類問題或是表明你沒有認真閱讀STC的說明書。或是你沒有讀懂說明書，那就是就是基礎問題，還需要加倍努力提高單片機開發基礎能力！
