自己畫的超聲波模塊電路PCB 打樣回來無法正常使用的問題

ID:1000104 · 發表于 2024-1-10 02:29

畫了一個超聲波,照著藍橋杯的超聲波抄的,結果打樣回來就無法正常運行,求大佬看看.

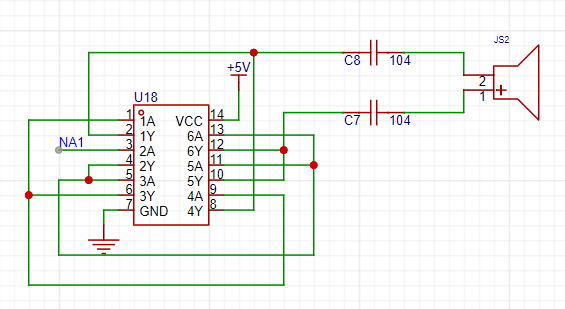

用hc74ls04畫的發射端的原理圖,

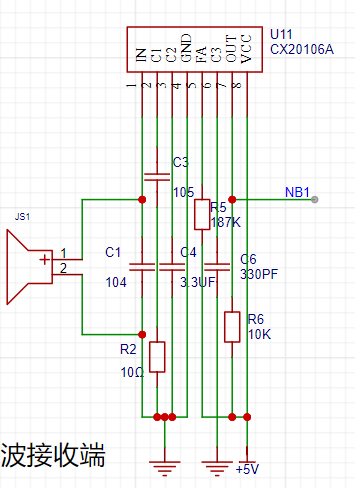

接收端

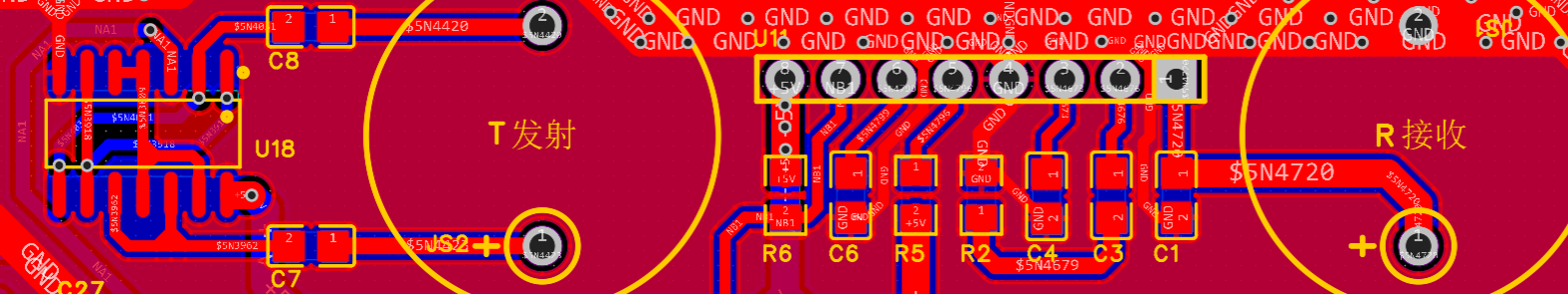

超聲波接收pcb部分

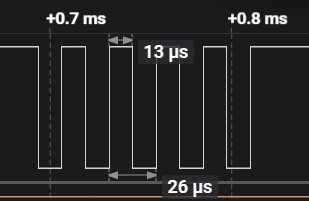

我自用邏輯分析儀分析了電容c8后面的信號,感覺發射沒問題.

程序在藍橋杯上面能用,我自己畫的不能用.求大佬指導

ID:226055 · 發表于 2024-1-10 09:15

你好，你的問題肯定是出在模塊硬件上面。可以從下面幾個方面找下原因:
1、原理圖有問題，這個只能你自己排查。這個不單單關系到原理圖還有你原理圖封裝及與之對應的元件PCB封裝都要對，本人手頭有個艾克姆的用于藍橋杯的測距模塊原理圖分享給你啊。（開發板原理圖見附件）

2、焊接出現了問題，比如很關鍵的一個元件就是CX20106A的方向沒有注意到，把第1引腳焊接到第8引腳了。
3、元件有問題，元件問題點較大的還是CX20106A元件，可以考慮換一個元件焊接試試，還不行甚至可以把可以的元件從原板子上燙下來再焊接。
4、希望你早點找出問題點，加油！

ID:267719 · 發表于 2024-1-10 10:38

是不是你要把NA1和NB1連起來？

ID:1000104 · 發表于 2024-1-10 11:41

carpcarey 發表于 2024-1-10 10:38
是不是你要把NA1和NB1連起來？

這兩個是接單片機p10，和p11引腳的

ID:1000104 · 發表于 2024-1-10 11:42

carpcarey 發表于 2024-1-10 10:38
是不是你要把NA1和NB1連起來？

應該不是

ID:267719 · 發表于 2024-1-10 12:18

原理圖畫的沒啥問題。PCB如果規則檢查了問題也不大。檢查有無貼錯器件，有無虛焊，接插件有無

ID:267719 · 發表于 2024-1-10 12:20

原理圖沒啥問題，PCB做過規則檢查問題也不大。那就檢查有無貼錯器件，貼倒芯片，有無虛焊，接插件是否接觸良好。

ID:226055 · 發表于 2024-1-10 13:54

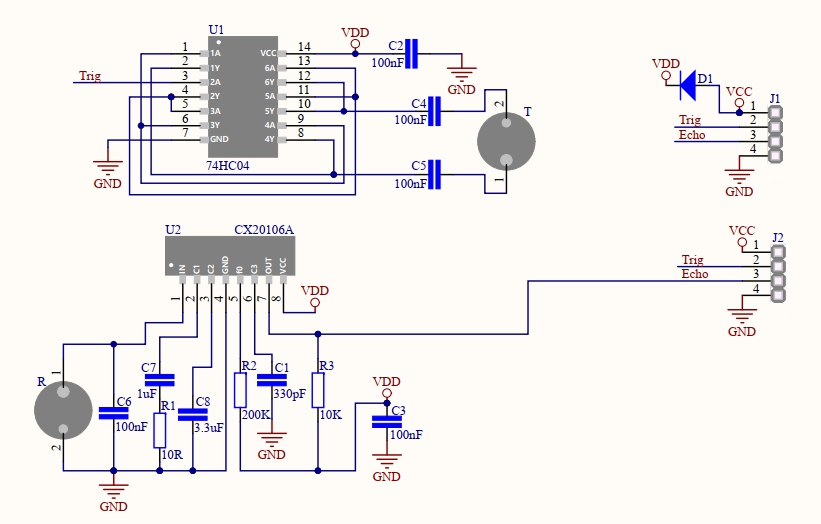

1、原理圖要確保沒有問題，下圖給下艾克姆的藍橋杯測距模塊原理圖供你參考下。

2、原理圖到PCB需要注意做元件封裝庫時要注意方向。否則PCB有問題是不可能調試通的。

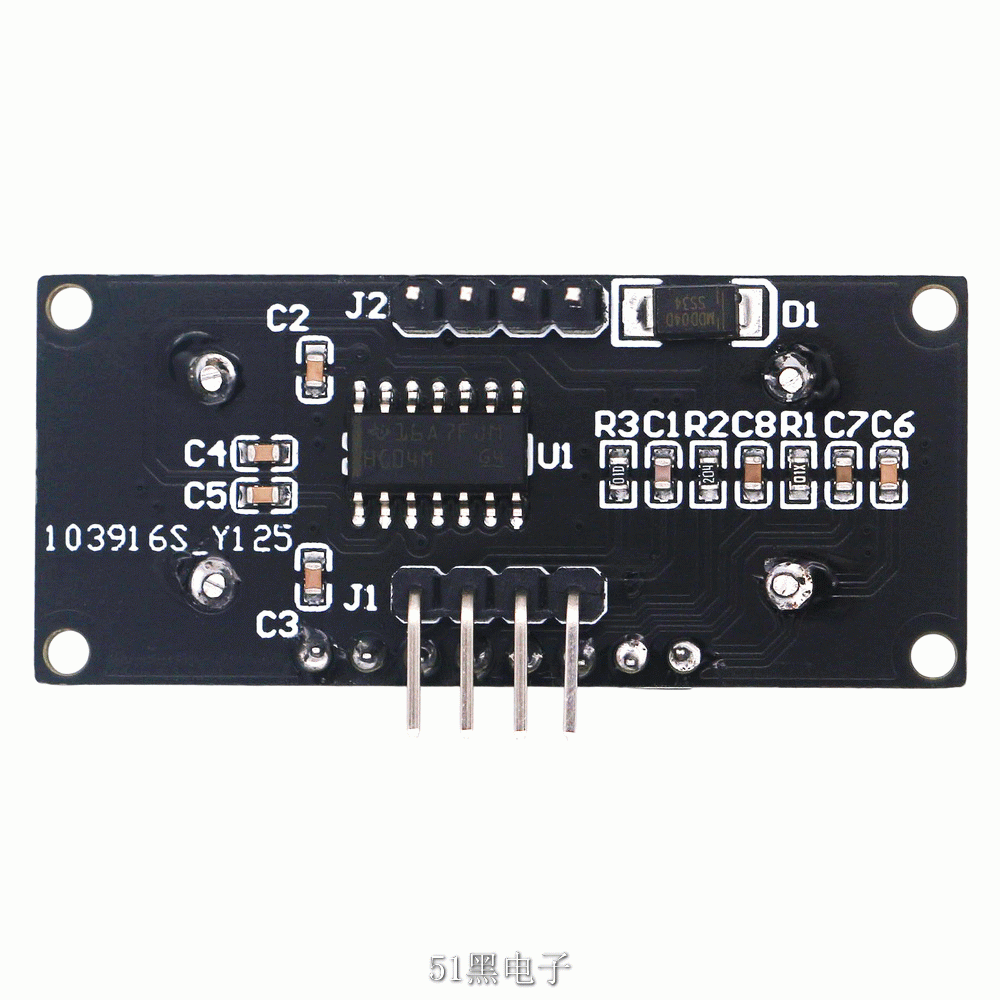

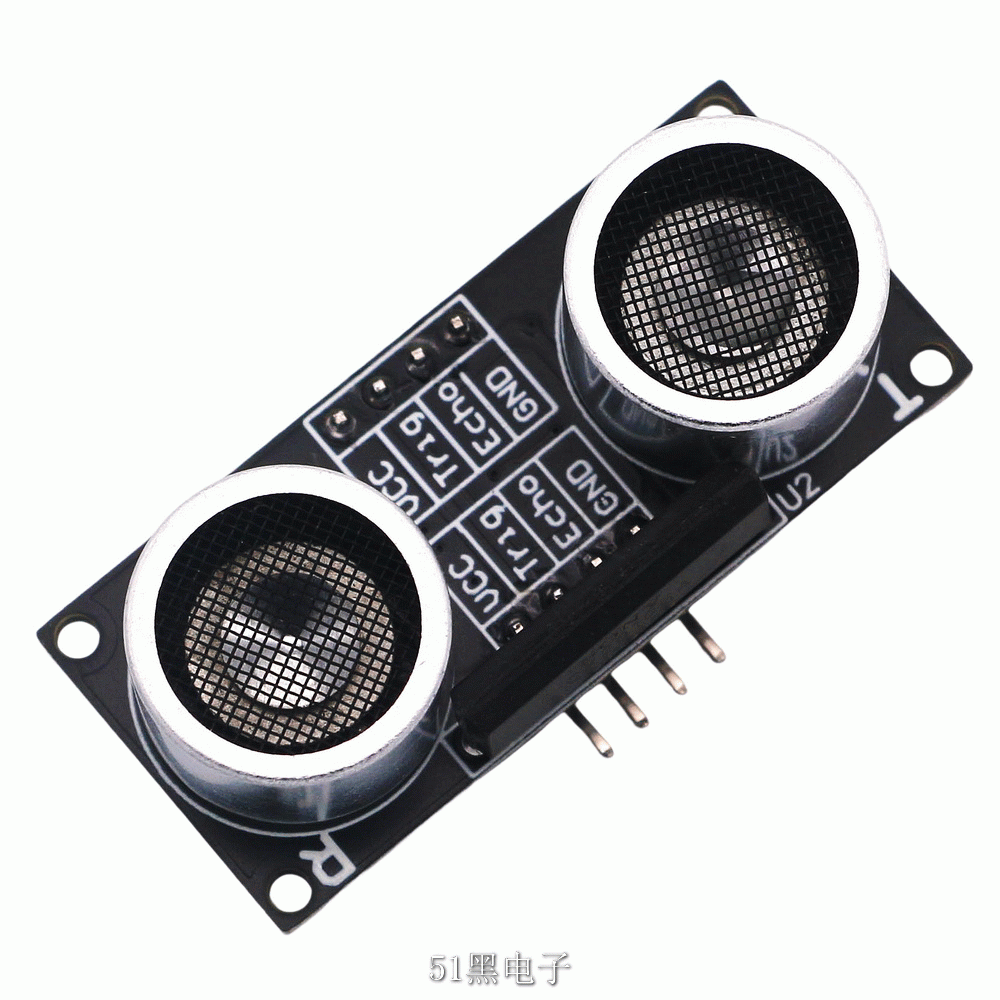

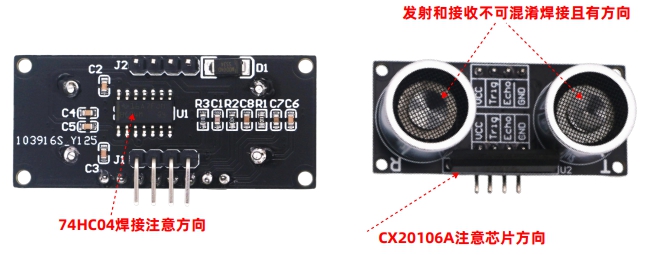

3、焊接元件時一定注意幾個關鍵元件不可以焊反，尤其注意接收和發送用的是壓電陶瓷超聲波傳感器，外觀是樣的，但是分發送T和接收R的，不可隨意焊接。如下圖：

ID:1109109 · 發表于 2024-1-14 13:36

原理圖畫的沒啥問題。PCB如果規則檢查了問題也不大。檢查有無貼錯器件，有無虛焊，接插件有無

ID:1000104 · 發表于 2024-1-17 00:09

問題目前解決的,但是原因不明.重新花了一個板子,走線重新走了一下,然后各個線之間放了過孔.然后一切正常.

ID:637290 · 發表于 2024-2-21 14:08

對比一下兩個板子的差異性，找到問題點，聽你意思就是在PCB LAYOUT上的區別？是否有信號影響到

ID:1138214 · 發表于 2024-12-1 19:58

能分享一下超聲波模塊的代碼嗎？
