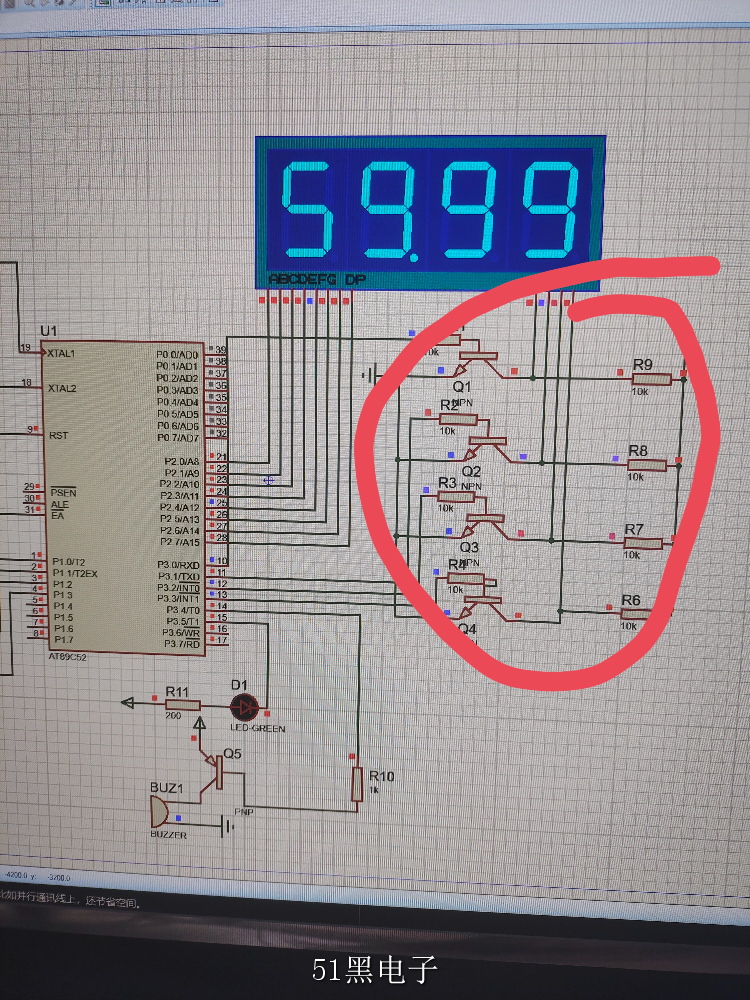

這個仿真系統中這個部分能不能用其他電路代替呀?

ID:1108632 · 發表于 2024-1-10 05:56

謝謝大家

ID:883242 · 發表于 2024-1-11 07:57

現實中有，但是proteus里面沒有模型，你有本事可以自己做。

ID:712097 · 發表于 2024-1-11 16:51

好多器件可以代替呀，例如74HC245（A0-A7進B0-B7出，一個IC共8組，你上圖只需要4組就夠了）。

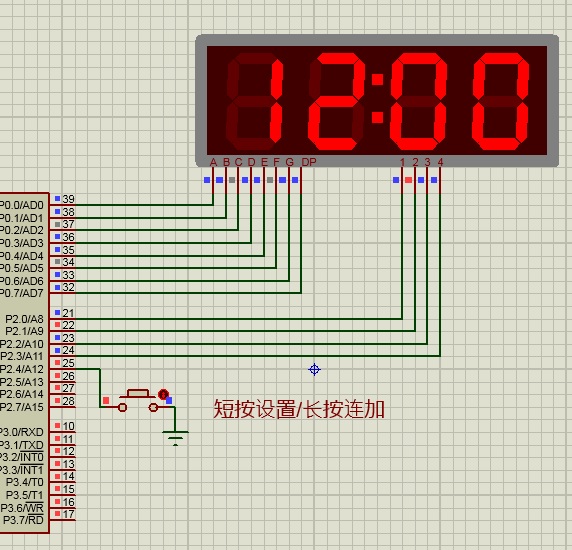

ID:213173 · 發表于 2024-1-11 18:46


ID:332444 · 發表于 2024-1-11 18:56

通常開發板上用鎖存器可以很好隔離對單片機影響且輸出電流符合數碼管，也可以用輸出電流比較合適的非門電路都是比較好的選擇，用三極管則需要處理技巧。

ID:796531 · 發表于 2024-1-11 19:39

這個是因為驅動數碼管電流大，單片機IO端口無法直接驅動，所以用三極管擴流。可以集成驅動電路如 ULN2003 來替代以簡化外圍期間數量
